FCCM（強制連續導通模式）

FCCM ,強制連續導通模式：在異步拓?fù)浣Y(jié)構的DCDC中，低邊管普遍使用二極管，可防止電感電流在輕載時出現反向。但在同步拓?fù)銬CDC中，二極管被MOSFET替代，低邊管MOSFET導通時，電感電流將會出現反向的情況，反向電流由電容提供，負載可保持不變。即允許負電流存在，在輕載情況下，輸出電流減小時，變換器就不會切換到DCM模式，而是轉換到強迫連續導通模式（FCCM）。如下圖所示。

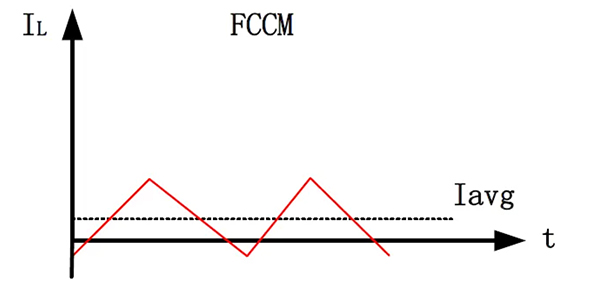

圖1：FCCM模式下電感電流

FCCM模式的BUCK芯片特點以及最大的優缺點是什么？

特點：

• 固定頻率：在整個負載范圍內，開關頻率保持恒定。

• 連續導通：電感電流永遠不會降到零，始終在連續導通模式（CCM）下運行。

如下兩張圖為TI的兩款BUCK芯片，兩款芯片外圍器件參數和PCB布局完全一樣器件，當同樣處于輕載模式時（0.01A），很明顯可以看出FCCM模式下的芯片具有更優異的紋波性能。

因此，F(xiàn)CCM模式的BUCK最大優點：

• 低噪聲與恒定頻率：這是最主要的好處。固定的開關頻率使得電磁干擾（EMI）頻譜是可預測的、窄帶的，更容易通過濾波來滿足嚴格的EMI要求；
• 小的輸出電壓紋波：相比PSM模式，F(xiàn)CCM模式下的輸出電壓紋波更小、更穩定；
• 優異的瞬態響應：由于控制器始終處于活躍狀態，對負載突然變化的響應速度非?？欤敵鲭妷旱倪^沖和下沖更小。

圖2 負載為0.01A時 TPS565247-PSM模式器件的輸出紋波

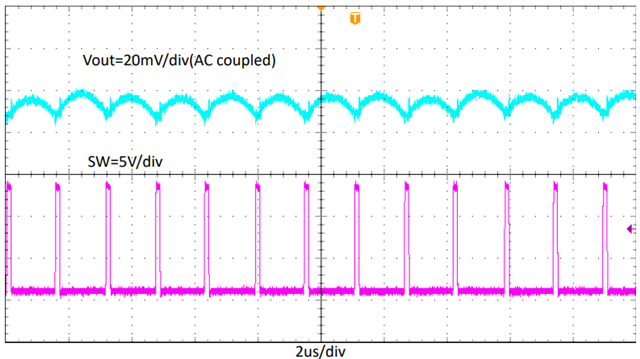

圖3：負載為0.01A時 TPS565247-FCCM模式器件的輸出紋波

缺點太耀眼

輕負載效率低：在輕負載時，固定的開關頻率會產生巨大的開關損耗，導致效率顯著下降，不適用于對電池續航要求高的場景。

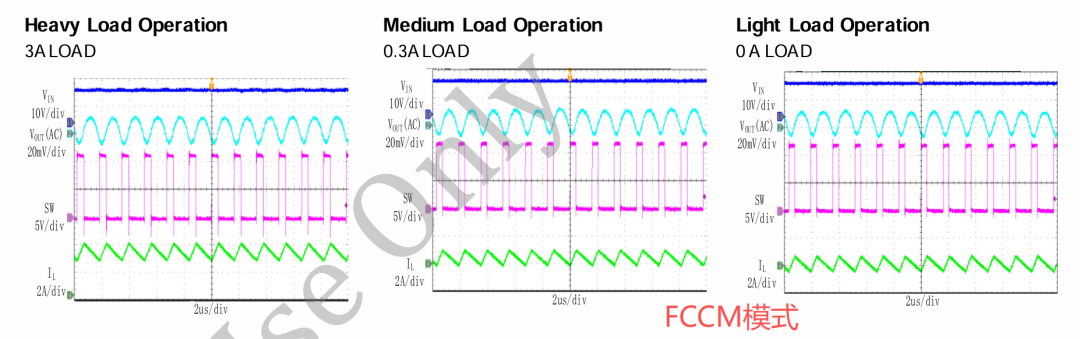

圖4：FCCM模式下不同負載時SW引腳波形

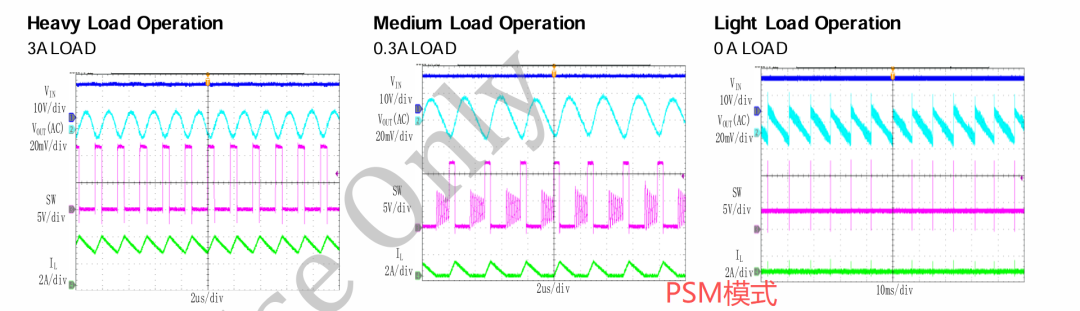

圖5：PSM模式下不同負載時SW引腳波形
