開關在高邊且為N溝道MOSFET的降壓式buck電路，通常通過自舉方式來驅動上管。那么，在進行該架構的buck應用電路設計時，需要考慮輸入電壓緩慢下降對于電路工作的影響。

首先來結合下圖1分析一下自舉電路的工作原理。在一個開關周期里：

• 當上管關斷時（TOFF），下管開通，此時SW 電壓拉低到GND電平附近，在VBandgap和VSW之間形成了一個正向壓差，故自舉電容將通過 Bandgap—>Boot Cap—>SW這個回路得到充電（充電速度跟Bandgap的電流能力以及線路的阻抗相 關。）；
• 當上管開通時（TON）, 下管關斷，此時SW電壓為高，在VBandgap和VSW之間形成了一 個反向壓差，以上回路關斷，同時自舉電容給驅動電路供電。即在一個開關周期內，CBOOT在TON時間 的放電能量和TOFF時間的充電能量達到了平衡，從而保證了驅動電路的穩定供電。

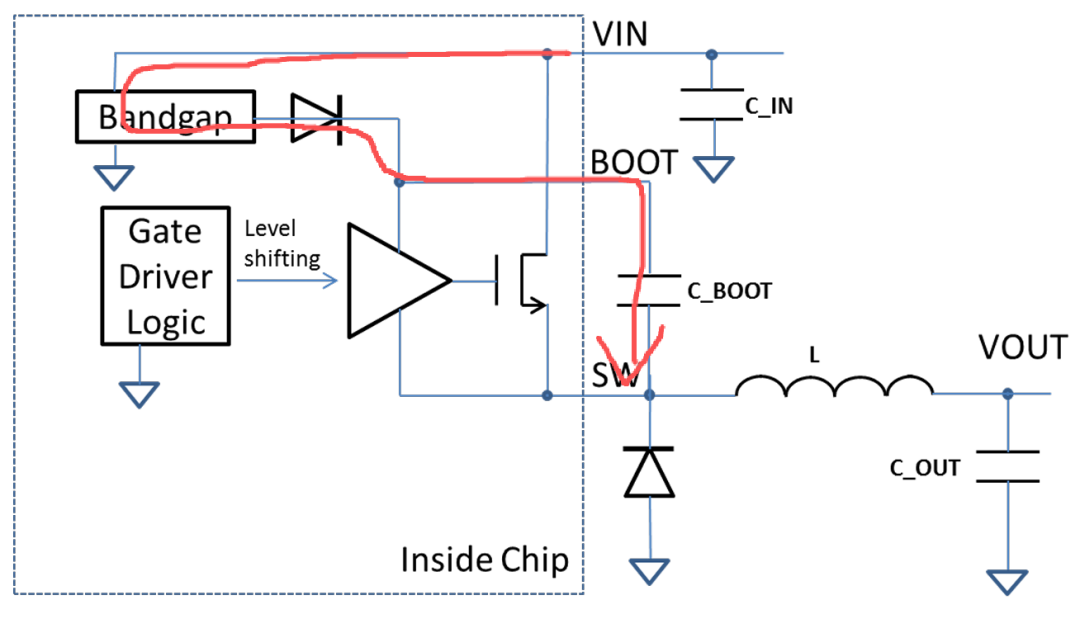

圖 1 自舉電容充電回路

由自舉電路原理可知，自舉電容過小就會造成在TOFF內給電容充電的能量小于TON內驅動電路消耗的能量，自舉電容上電壓VBOOT會持續下降。當VBOOT下降到驅動電路的UVLO后，驅動電路關斷，電感電流通過下管續流并迅速掉落，輸出電壓隨之掉落，而下管的開通使得VBOOT重新上升；當電感電流掉落至零以后，下管關斷，VSW=VOUT，掉落的VOUT使得Bandgap電壓大于VSW，使得VBOOT繼續上升；當VBOOT達到ULVO 的上門限（UVLO rising threshold），驅動電路重新開始工作，VOUT快速上升。

在驅動電路重新工作和VOUT快速回升后，由于此后又處于幾乎D=100%的狀態，VBOOT電壓不能維持，輸出電壓也因此會重新掉落。從而進入了VOUT掉落再重啟再掉落的循環反復的過程，直至VIN掉落到變換 器輸入ULVO。
