在正常工作條件下，LM1117穩壓器不需要任何保護二極管。對于可調節器件，調節端子和輸出端子之間的內阻會限制電流。即使調節端子上有電容器，也不需要二極管來轉移穩壓器周?chē)碾娏?。調節引腳可以接收相對于輸出電壓 ±25V 的瞬態信號，而不會損壞器件。

當輸出電容器連接到穩壓器并且輸入端對地短路時，輸出電容器將放電到穩壓器的輸出端。放電電流取決于電容器的容值、穩壓器的輸出電壓和 VIN 的下降速率。在LM1117穩壓器中，輸出引腳和輸入引腳之間的內部二極管可以承受10A至20A的微秒級浪涌電流。如果使用極大的輸出電容器 (≥1000µF) 并且輸入瞬時對地短路，穩壓器可能會損壞。

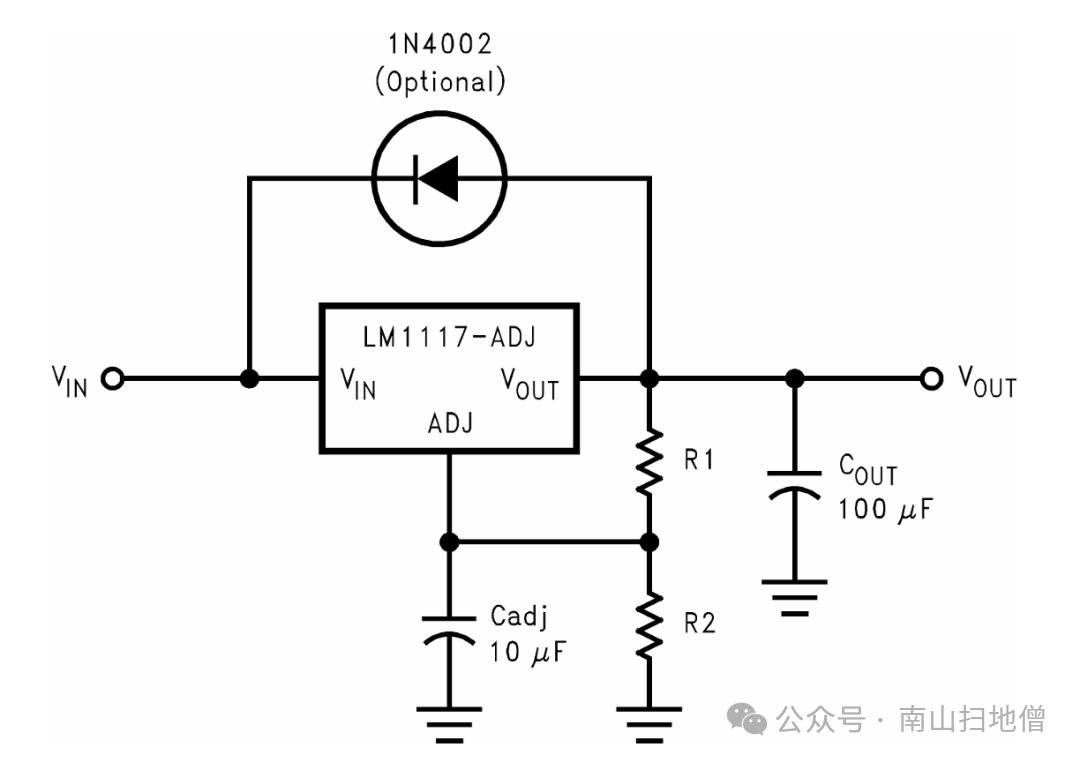

這種情況下，建議在輸出引腳和輸入引腳之間使用外部二極管來保護穩壓器，如下圖所示。

另外因?yàn)榕月范O管必須比IC內部的寄生元件先導通（ON），所以使用正向電壓低的肖特基勢壘二極管。需要注意的是肖特基勢壘二極管反向電流IR大，隨著溫度上升，電流呈指數函數增加，也有產品會達到數十mA，因此后級電路可能會發生誤動作。
