Part 01 前言

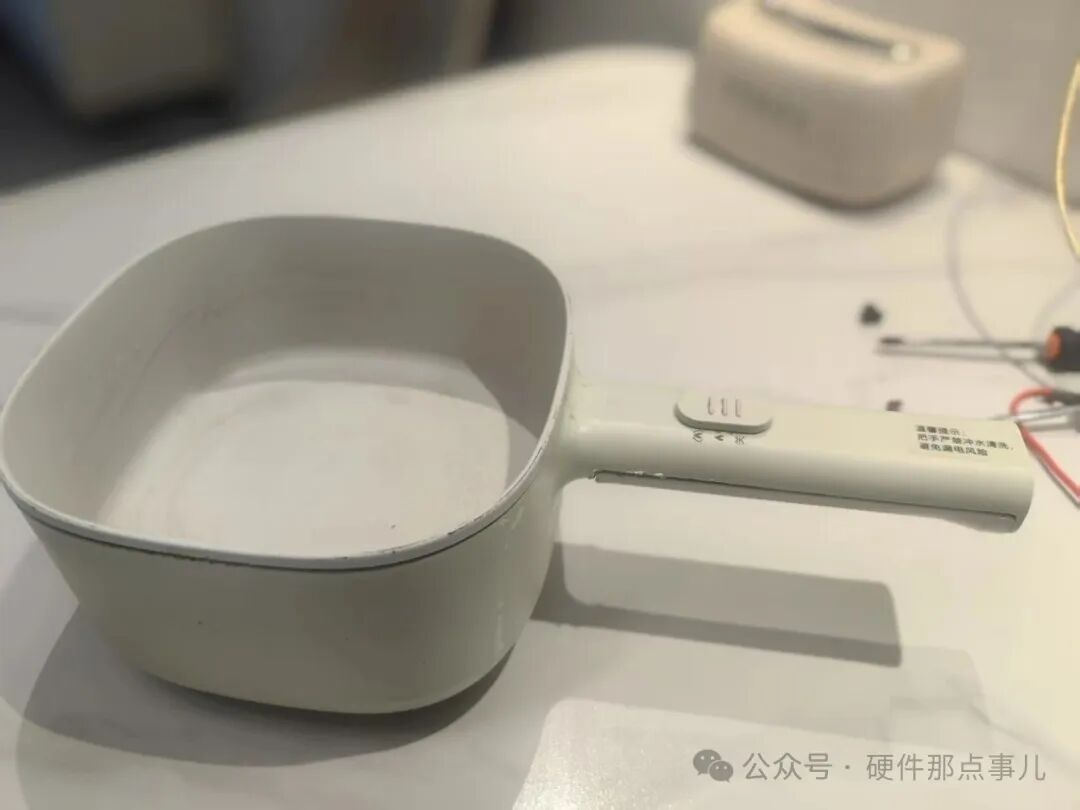

千呼萬喚的國慶假期終于來了，本來想做頓飯犒勞一下自己，誰承想插上電，剛按下開關，只聽見：啪啦一聲，隱隱的還有點糊味，廚房電閘也跳了，這剛買半年的某東99包郵的電煮鍋就罷工了，這可真夠倒霉的。

小家電這玩意可真夠快消的，壞的可真快啊，這要是送售后，不得來回折騰，還費事。作為一名硬件工程師，電器壞了，能自己動手，就堅決不送售后。再者說了，咱們搞硬件的，拿捏個電煮鍋，那還不是手拿把掐的，話不多說，開拆！

Part 02 開拆開拆

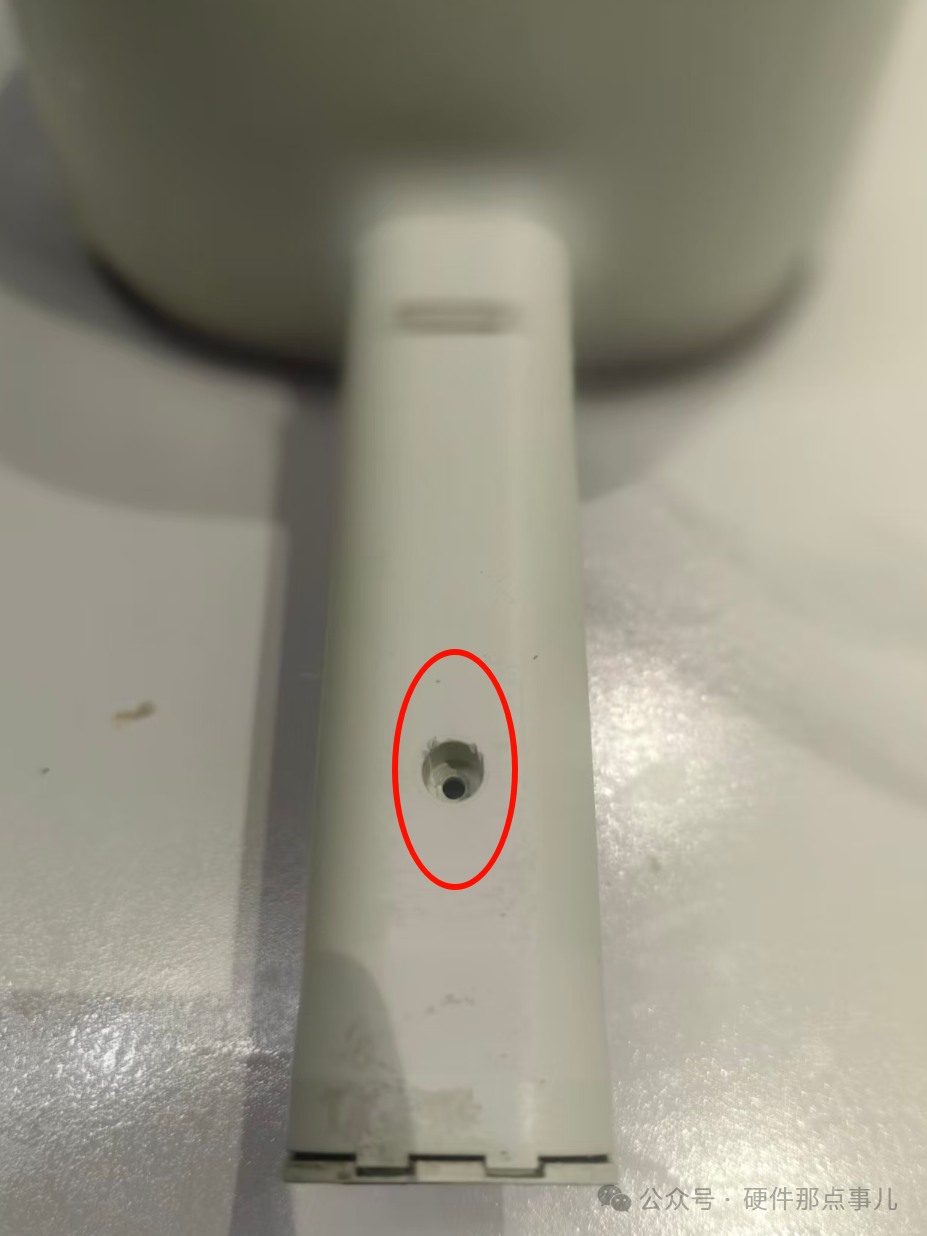

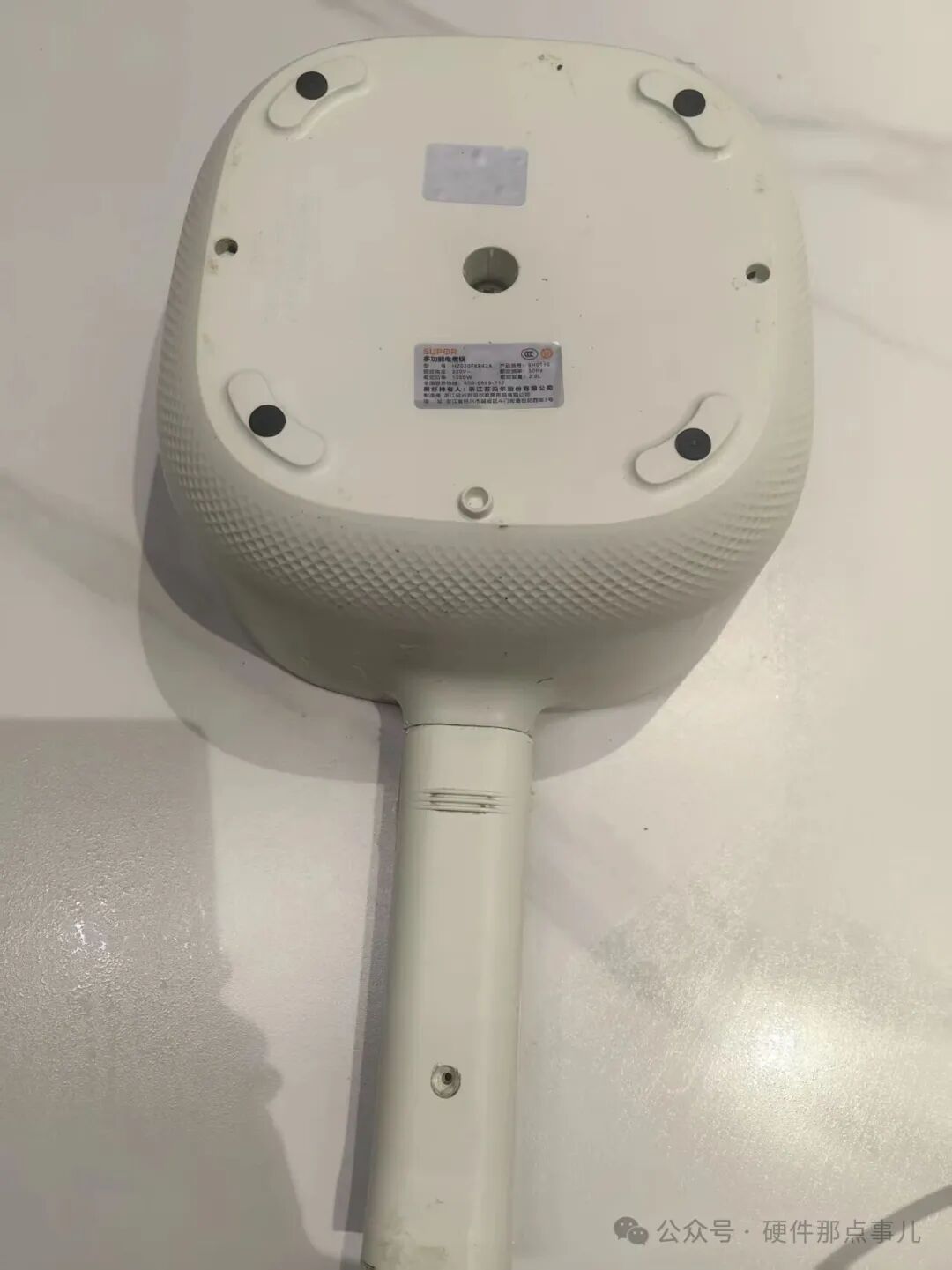

首先把手柄處的螺絲擰開，打開后蓋，這后蓋打開的可真是一路坎坷，這玩意除了這有一個螺絲釘，誰知道，鍋內部還有倆螺絲釘固定這個后蓋，還好后面我靈機一動先把鍋底拆了！

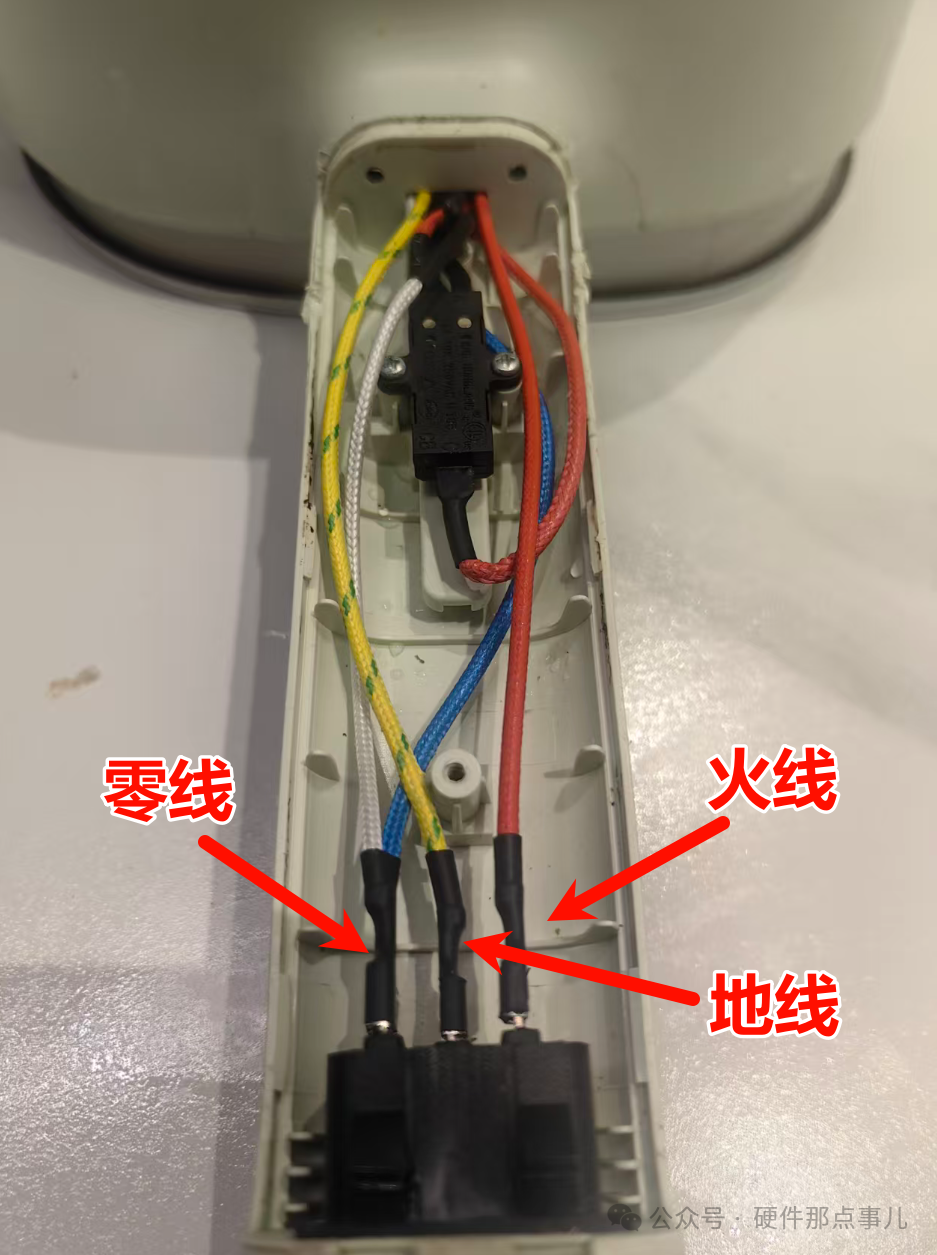

映入眼簾的就是咱們熟悉的火線，零線，地線了。上面那個黑色的是滑動開關，用于調節關->一檔->二檔。

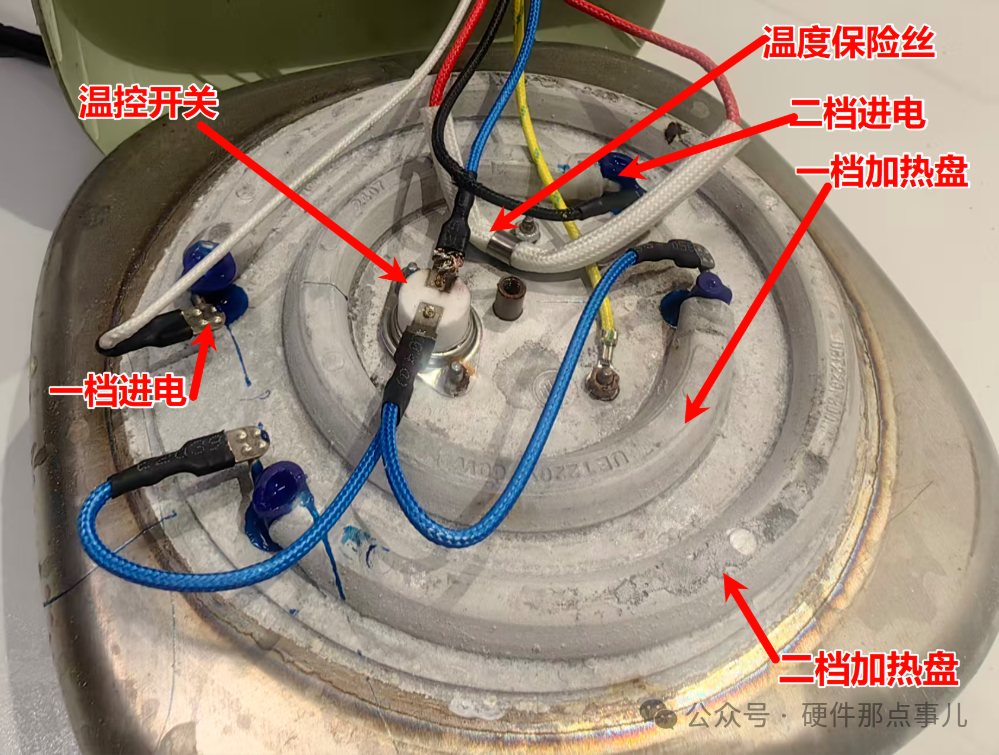

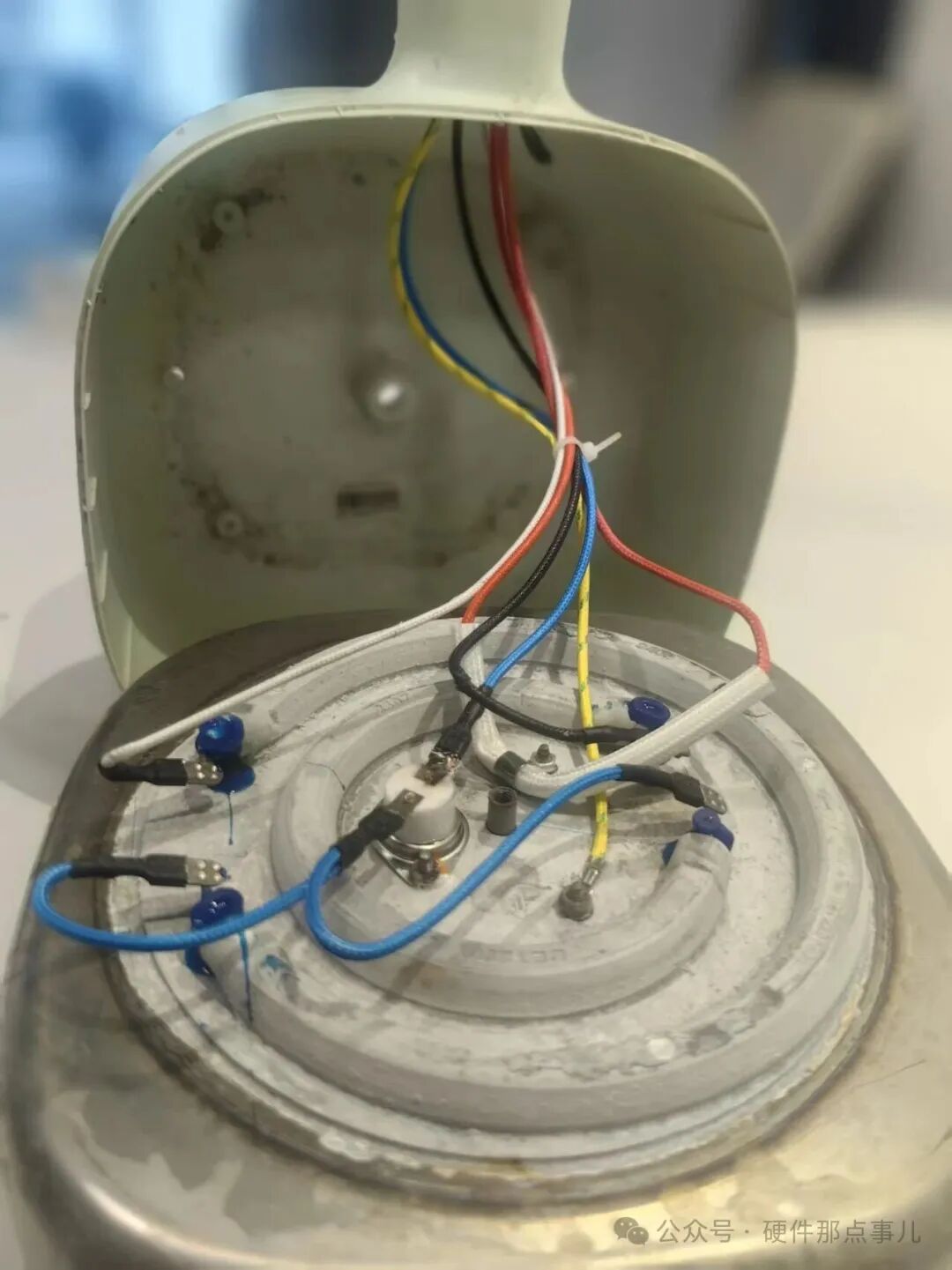

咱們繼續往下拆，接下來就是電煮鍋內部了，這個做工嘛，看著還可以的，加熱管鋪設的面積還是挺大的，線材布設也比較規整簡潔。

溫度保險絲的作用就是當加熱盤熱失控時，比如溫控開關短路或者故障了，導致加熱盤持續加熱，它能有效切斷電源，避免電煮鍋著火，所以這個溫度保險絲是串聯在火線回路里的，當然一旦溫度保險絲觸發過溫熔斷，那就只能再換一個新的了。溫度保險絲用玻璃纖維管進行了包裹，玻璃纖維管能耐高溫，在這主要是隔離和絕緣的作用，避免溫度保險絲接觸到加熱盤或者鍋體出現炸機問題。那個黃綠色線的地線，因為鍋體是金屬，會導電，如果鍋體不接地，萬一鍋體不小心和火線短路了，人手一摸，那就精神了！

白色的就是溫控開關了，我們整體看下來，會發現，這鍋里沒有出現一個PCB板子，也沒電阻，電容，單片機，那它是怎么控溫的呢？答案就是溫控開關，你看一檔加熱盤和二檔加熱盤的回路都會經過溫控開關。

舉個例子，當鍋底溫度低于控溫開關的下限溫度60℃時，控溫開關自動接通電源，發熱盤恢復加熱，鍋底溫度超過70℃時，控溫開關又斷開電源，停止加熱，控溫開關的反復通斷。實現電煮鍋的自動控溫功能。

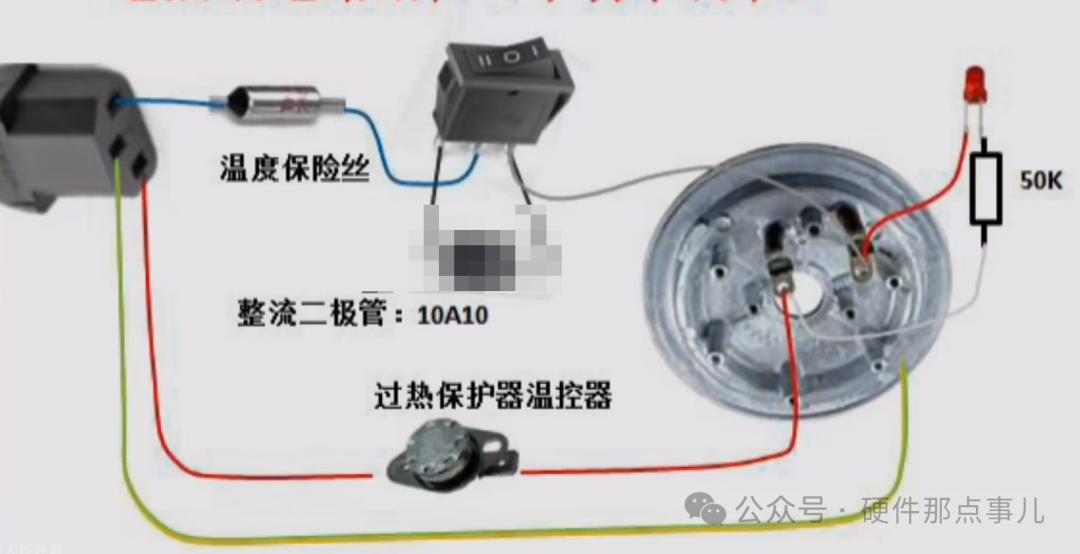

網上找了張圖，大致的原理圖如下圖，當然，跟我這個鍋有一點點差異，原理是差不多的。

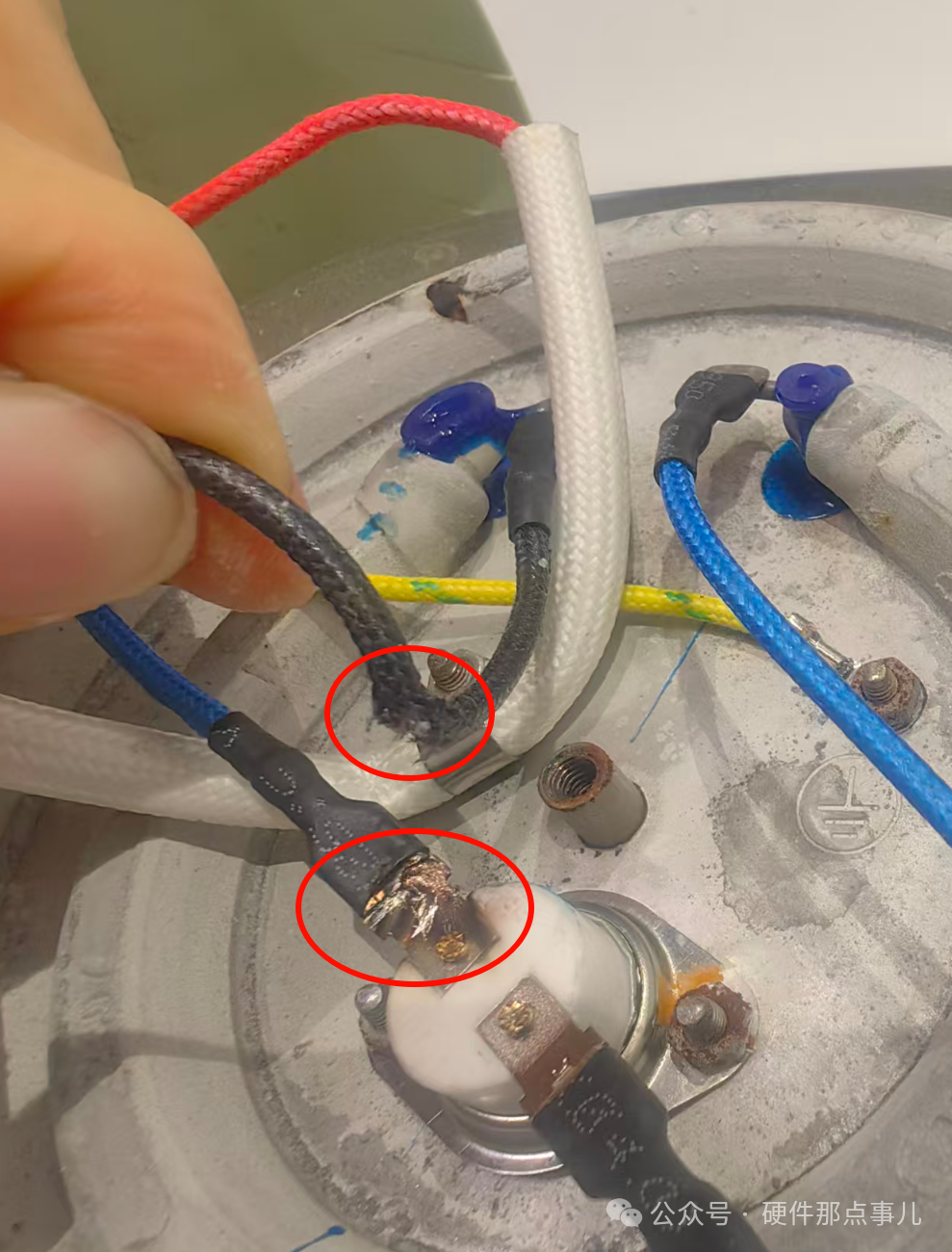

那我的鍋鍋哪壞了？我發現溫控開關這出現了燒蝕的痕跡，講道理這個地方不應該燒了，哪怕是溫控開關短路了，這也不應該會燒蝕呀！

再仔細一看，原來是二檔進電的線（L線），也就是下圖的黑線線皮出現了破損，和溫控開關的出線（N線）端子這發生了接觸，從而導致的短路。

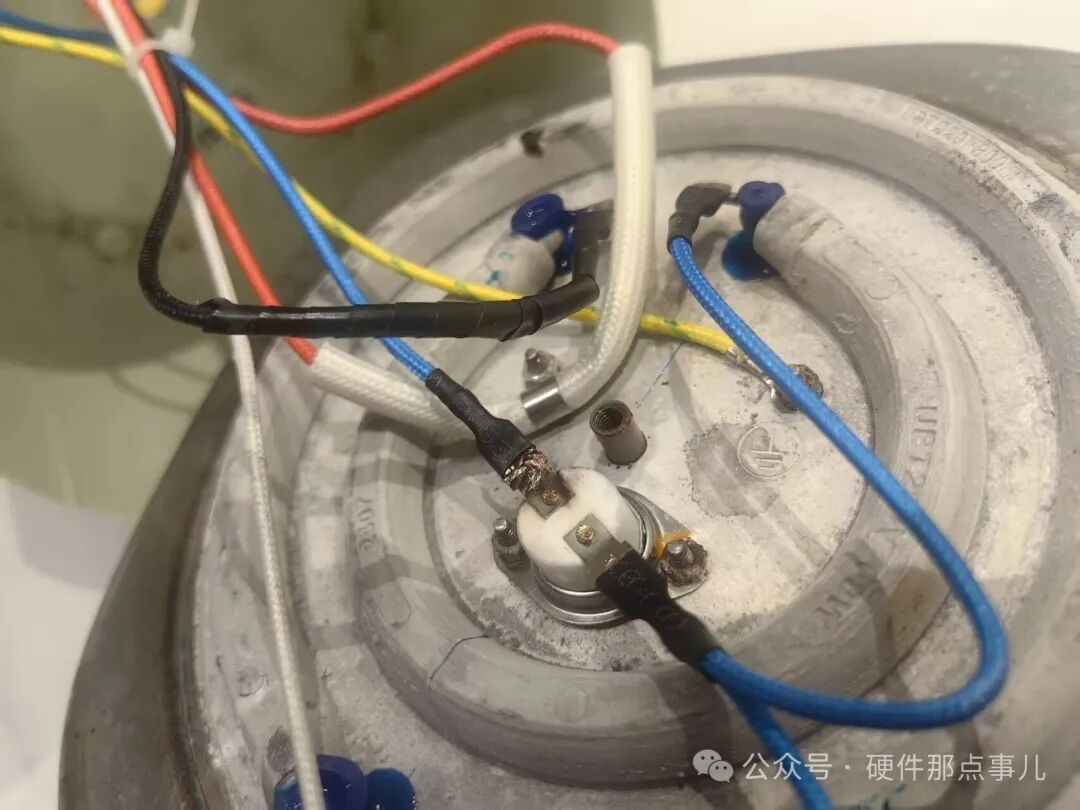

至此，問題找到，給破損的線皮包扎一下，鍋子恢復原狀，然后又原地復活了！

不用萬用表，一把螺絲刀修好了我的電煮鍋，心情很美麗呀！搞硬件的成就感這一刻體會到了！最后祝大家十一假期快樂，吉祥如意！
