一直以來，同步開關噪聲（SSN）被視為一個電感問題，其核心成因是大量硅驅動器同時開關導致電流急劇變化（di/dt），從而在芯片地或電源電感上產生噪聲電壓（V = L * di/dt），即地彈現象。針對傳統引線框架封裝，通過結合電感矩陣（考慮信號、電源和地導體間的互感）與硅驅動器模型進行電路仿真，可有效預測SSN噪聲波形。

隨著封裝工藝的發展，鍵合線已被焊球所取代，已采用電源/地平面和傳輸線特性的結構，其寄生電感大幅降低（不到原來的1/100）且信號邊沿極快，同時開關I/O數量激增（甚至1000個）；盡管傳統的SSN分析已通過引入電容、電阻元件來模擬封裝延遲與損耗，但由此產生的超大規模電路模型導致仿真資源需求劇增且難以保證模型準確性，因此亟需開發全新的SSN仿真方法。

電源平面反彈

同步開關噪聲（SSN）問題的本質已從傳統的電感問題轉變?yōu)槠矫娣磸梿栴}，其核心在于管理信號傳輸線在參考平面上的返回電流。由于參考平面非理想，當返回電流為電源與地平面間的平行板電容充電時會引起電壓波動（即反彈）。

信號電流在電子封裝和印刷電路板（PCB）上所走的路徑是明顯的：它沿著信號跡線流動。但是，對于每一個信號電流，系統中某處都存在一個返回電流。無論信號電平轉換方向如何，其高頻返回電流總會沿最近的參考平面流動，該平面不僅控制傳輸線阻抗，更是構成完整電流回路的關鍵部分。

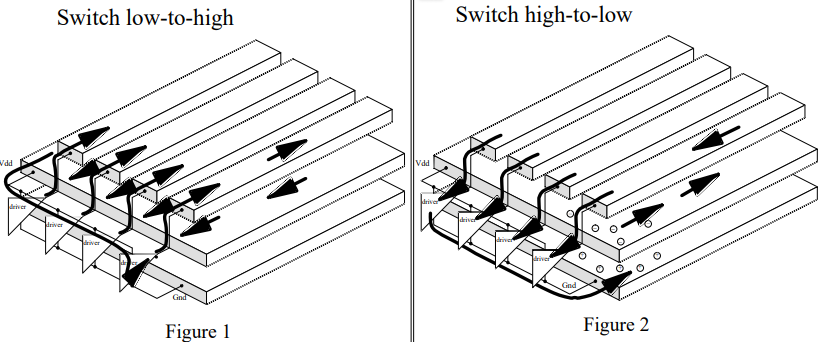

下圖為芯片輸出驅動器（IO Buffer）一個位的兩種開關狀態，它通過一個典型的CMOS推挽電路（一個PMOS和一個NMOS管）實現。這兩種開關狀態是互補的，它們分別在電源和地路徑上產生噪聲，共同構成了同步開關噪聲（SSN） 或 電源/地彈 問題的兩個側面。

解耦電容由于其串聯電感而無法在 1 納秒的邊沿速率下響應。電荷累積在 Vdd 和地平面上，這些平面的行為很像電容器的平行板。公式 Q=CV 支配著這種情況，電源平面產生電壓反彈，該反彈與平面間的電容以及傳輸線上的返回電流有關。這是引起電源平面反彈的主要機制之一。另一個是擴散電感。

仿真

搭建仿真鏈路：4 條非常寬的微帶傳輸線，阻抗約為 22 歐姆，20 英寸（50 厘米）長，電源和地平面大約 300 mil（7.6 毫米）寬，長度與傳輸線相似。由于電源平面細長的特性，它們也可以被建模為單根傳輸線。根據這些尺寸和 FR4 材料，電源平面被建模為 2.26 歐姆的傳輸線。四個硅驅動器位于板的左側，沒有電源平面去耦。電源從板的右側提供，該側得到了良好的去耦。在靠近有源驅動器的板左側測量 Vdd 和地之間的電壓差。設置了兩種實驗條件：一種是傳輸線的遠端開路，另一種是傳輸線的遠端用 44 歐姆電阻端接到 Vdd 和地。

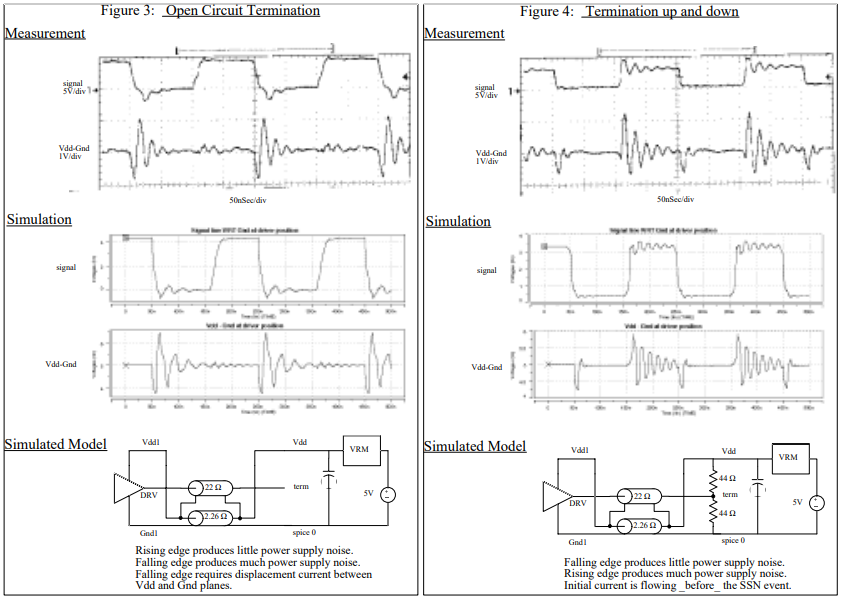

該仿真鏈路包含封裝焊球和 PCB 焊球的電感，以及參考于電子封裝和 PCB 中反彈電源平面的傳輸線效應。PCB 使用約 100 個解耦電容進行去耦，并包含電壓調節模塊（VRM）供電。如下圖所示：

仿真結果的分析如下：

• 在高到低轉換時會發生較大的電源平面反彈，而在低到高轉換時會發生較小的電源平面反彈
• 有端接的情況，大部分的電源平面反彈出現在上升沿而不是下降沿
• 電源路徑中的返回電流是造成反彈的原因，大部分 SSN 噪聲是由電源平面反彈引起的
