問題原由
粉絲提問，STM32如何驅動ADC0809芯片，恰好我有空，時間來得及，粉絲有需求，小哈哥必須安排，這次發文總結一下，希望可以幫助大家。
- Keil 5
- 主芯片為STM32F103RET6
- 下載工具為JLINK
- XCOM V2.0串口助手
- PC為Win10
微信公眾號后臺回復“Q&A3”，可以下載工程源碼。

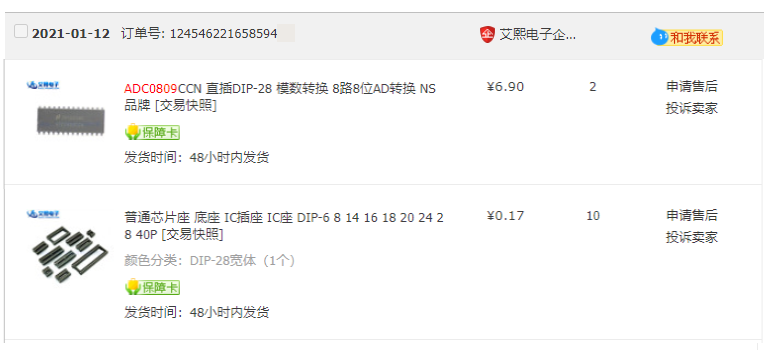

習慣購買元器件多買一個，方便替換驗證。
因為做過一次驗證之后，這個板子就沒有用了，所以購買DIP-28寬體底座，讓底座焊板子上，芯片插底座上，方便芯片的二次使用，節約成本。

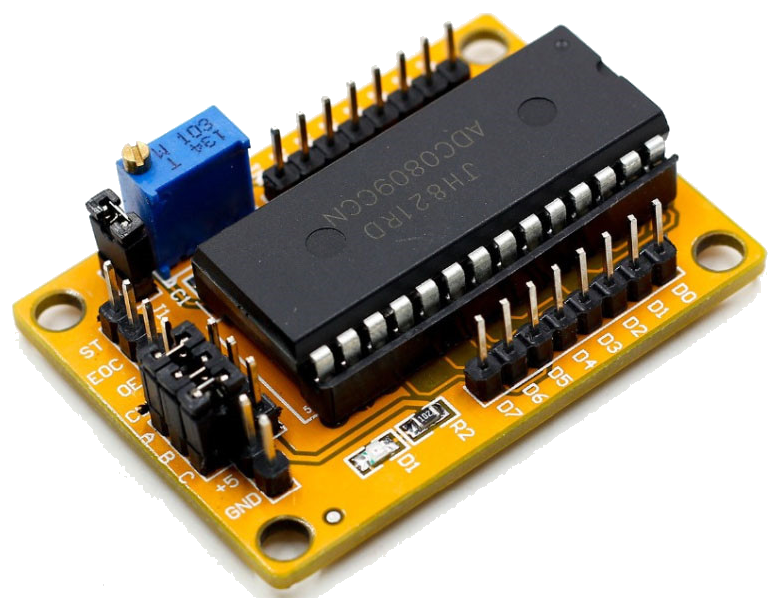

粉絲買的下圖這種模塊：

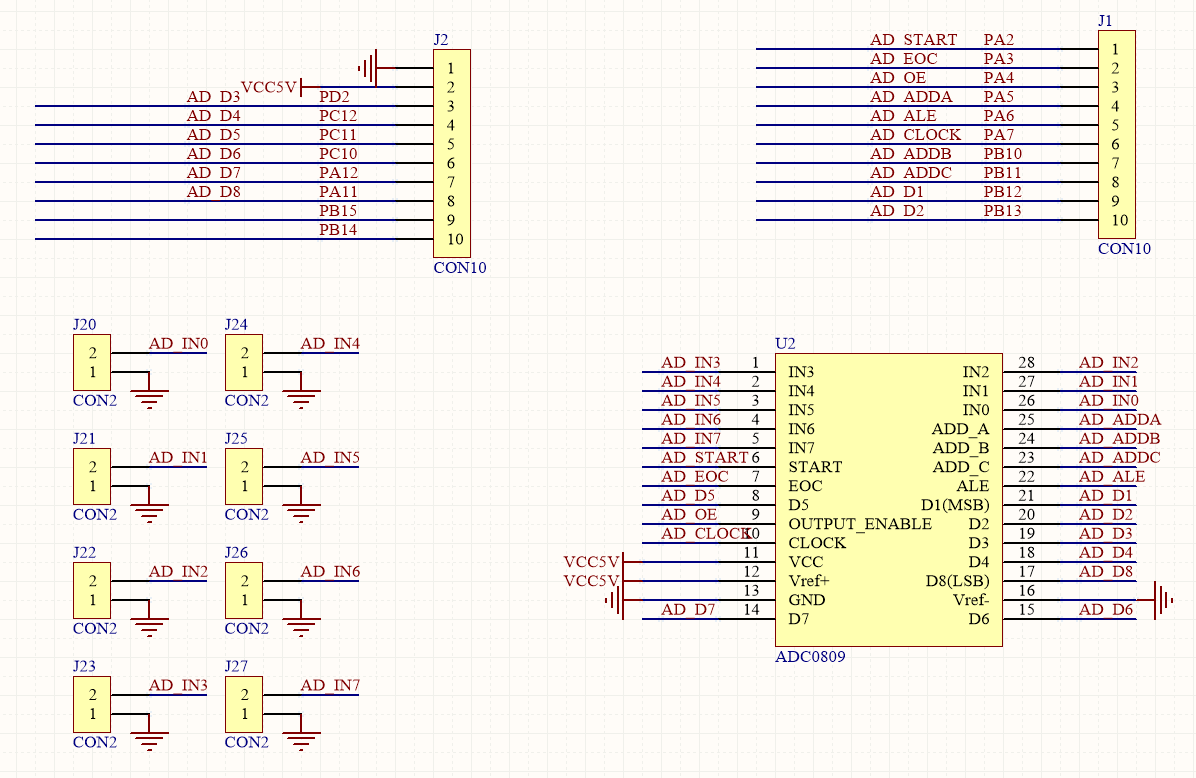

STM32要想驅動ADC0809這個芯片需要很多個引腳（不考慮復用的話，需要16個引腳），如果這些引腳都用杜邦線連接的話會很亂，如果哪個杜邦線再接觸不好，那么對于程序的調試很不方便，所以我就采用核心板+底板的形式來實現，避免使用過多的杜邦線。

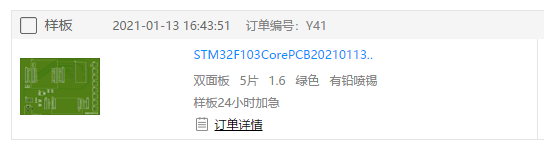

現在打樣很便宜，線很多，時間來得及的話，推薦使用線路板的方式來驗證。
我這次網友問答超時了，買件+PCB打樣+調試程序，一共用了9天時間，如果不需要打樣的實例，一周之內應該可以完成的。
ADC0809是采樣精度為8位的、以逐次逼近原理進行模—數轉換的器件。其內部有一個8通道多路開關，它可以根據地址碼鎖存譯碼后的信號，只選通8路模擬輸入信號中的一個進行A/D轉換。
1）8通道輸入，擁有一個8位的A／D轉換器，即分辨率8位。
2）具有轉換起?？刂贫恕?/p>
3）轉換時間為100μs(時鐘為640KHz時)，130μs（時鐘為500KHz時）。
4）單個＋5V電源供電
5）模擬輸入電壓范圍0～＋5V，不需零點和滿刻度校準。
6）工作溫度范圍為-40～＋85攝氏度
7）低功耗，約15mW。
管腳功能說明：

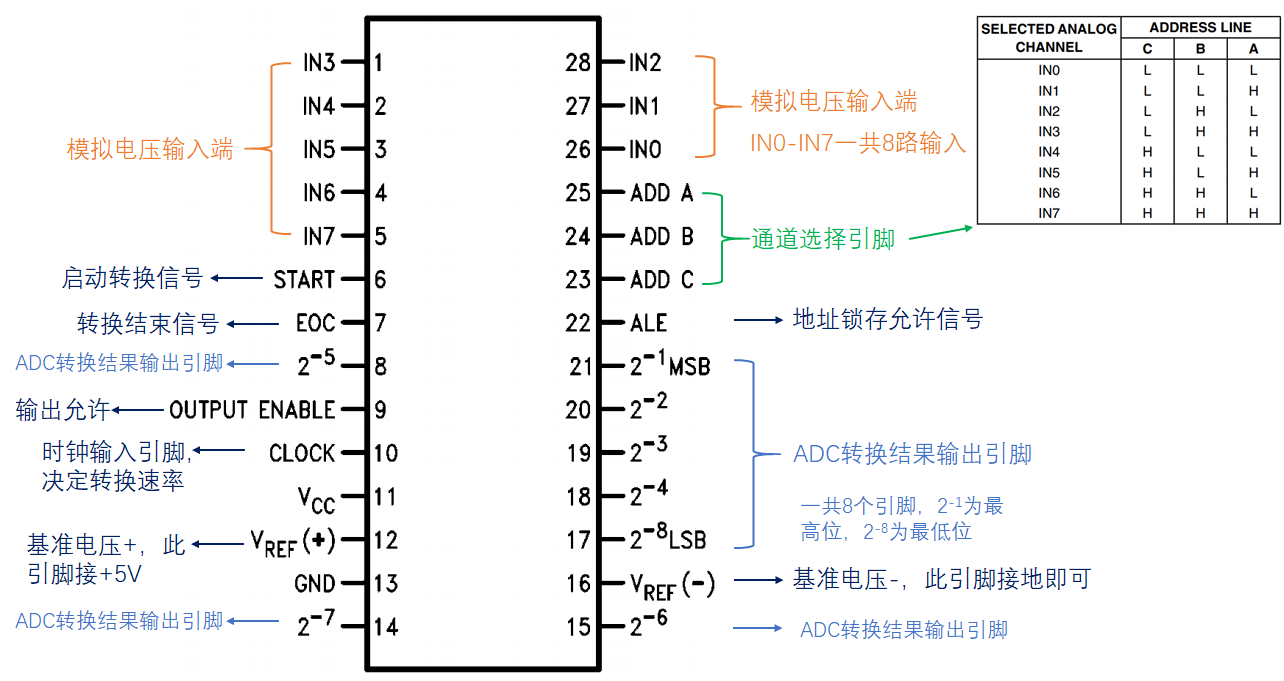

IN0－IN7：模擬量輸入通道，共計8個通道；
ADD A－C：通道選擇引腳，通過這三根地址線的不同組合選擇IN0 - IN7中的一個作為模擬量的輸入通道；
ALE：地址鎖存允許信號；
START：啟動A/D轉換信號；
D0－D7：數據輸出口，ADC轉換后的結果通過這8個引腳并行輸出；
OE(OUTPUT ENABLE)：輸出允許信號，此引腳為輸入端，高電平有效。當A/D轉換結束時，此端輸入一個高電平，才能打開輸出三態門，輸出數字量；
CLOCK：時鐘信號，輸入脈沖。ADC0809內部沒有時鐘電路，需由外部提供時鐘脈沖信號。時鐘頻率范圍為10KHz-1280KHz，典型值640KHz；
EOC：轉換結束狀態信號。輸出信號，EOC＝0，正在進行轉換。EOC＝1，轉換結束，可以進行下一步輸出操作；即當A/D轉換結束時，此端輸出一個高電平（轉換期間一直為低電平）；
Vref(+)、Vref(-)：參考電壓（基準電壓）。參考電壓用來與輸入的模擬量進行比較，作為測量的基準。一般Vref(+)＝5v ,Vref(-)＝0V；
VCC：電源引腳，單電源 +5V；
GND：地 。

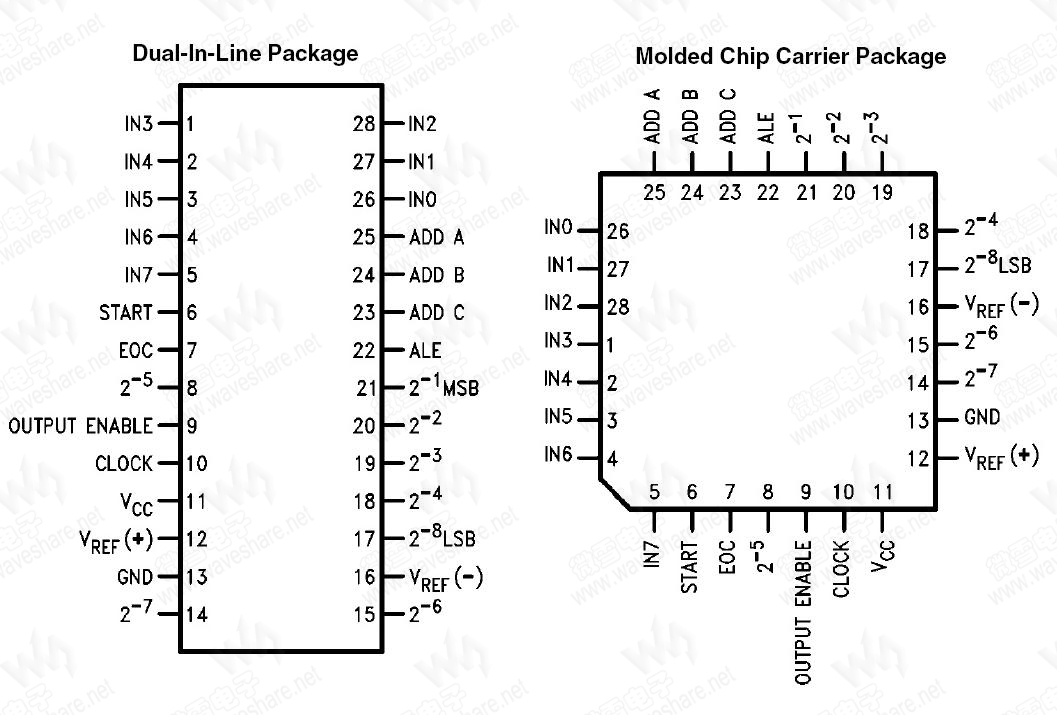

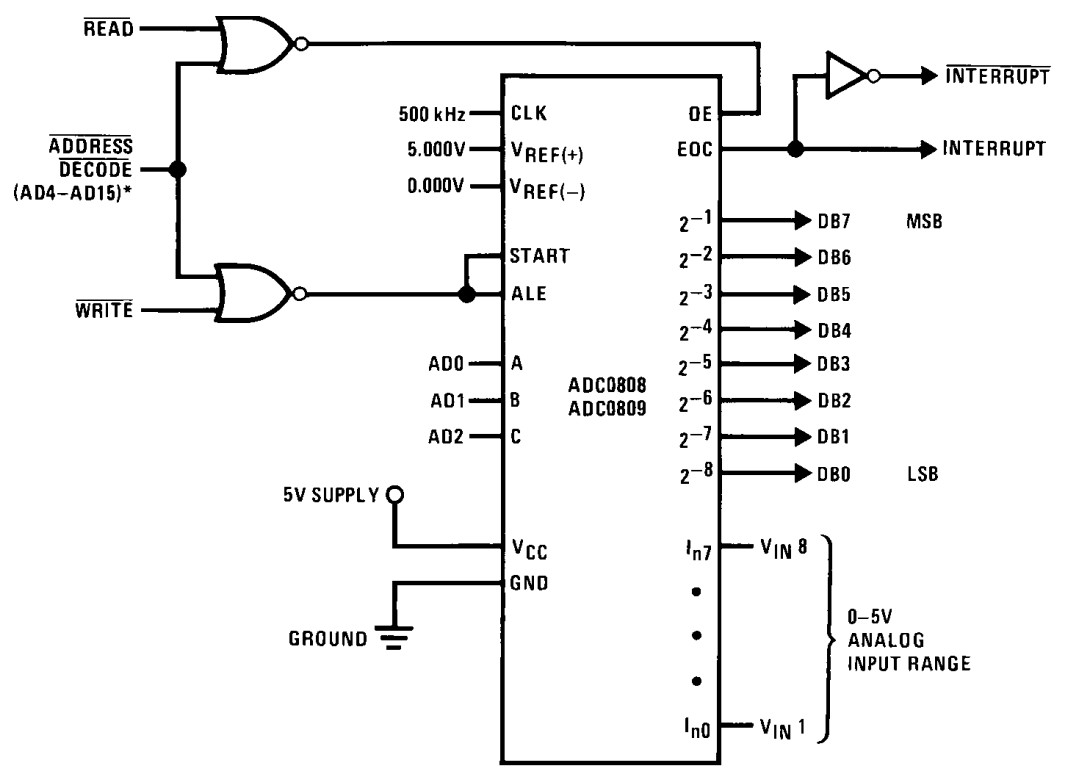

數據手冊中的典型應用圖：
注意:ADC0809_D0為輸出數據的最低位，ADC0809_D7為輸出數據的最高位。

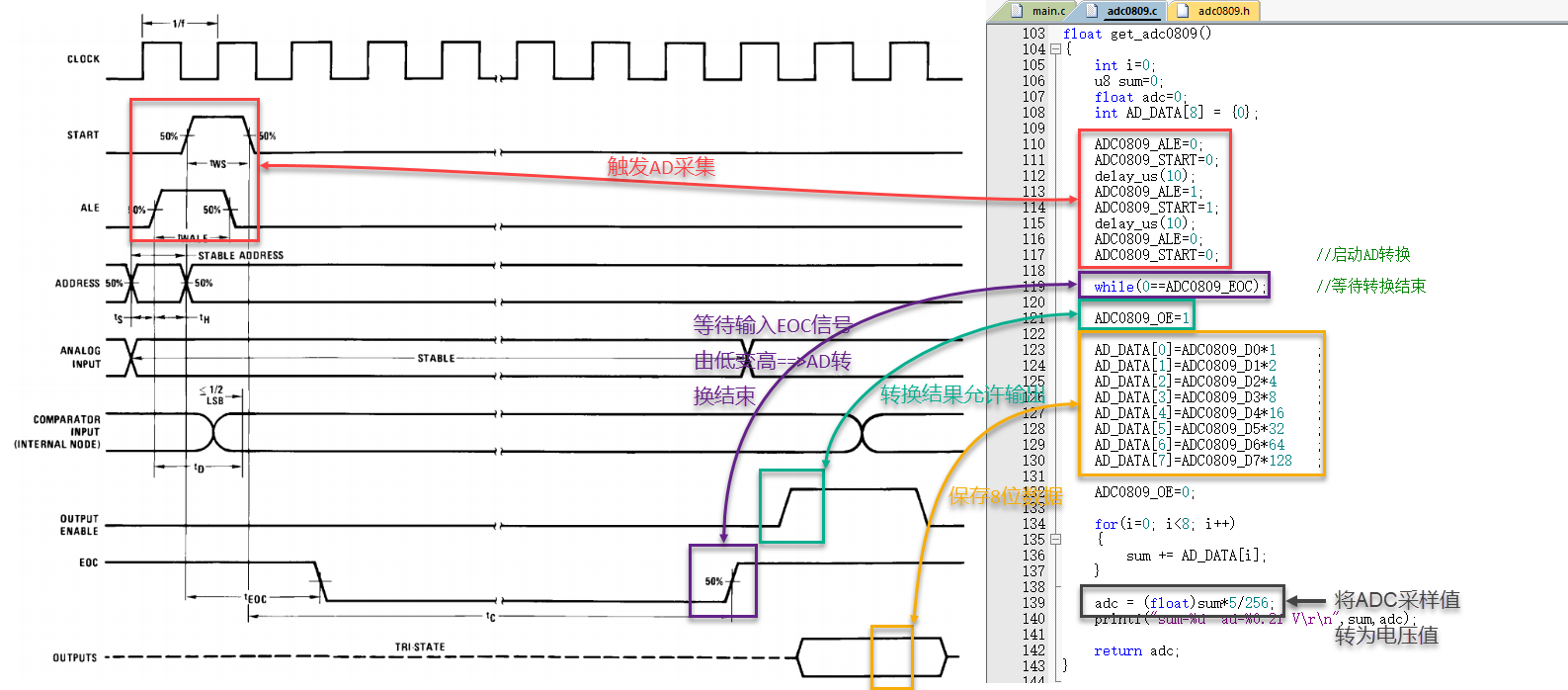

（1）控制與ADDA~ADDC相連的引腳，選擇一個模擬輸入端；
（2）CLOCK端輸入一個時鐘信號，本文通過STM32的PWM實現此脈沖，脈沖頻率采樣100 KHz；
（3）將ALE由低電平置為高電平，從而將ADDA－ADDC送進的通道代碼鎖存，經譯碼后被選中的通道的模擬量送給內部轉換單元；
（4）給START一個正脈沖。當上升沿時，所有內部寄存器清零。下降沿時，開始進行A/D轉換；在轉換期間，START保持低電平；
（5）讀取EOC引腳的狀態，A/D轉換期間，EOC輸入低電平；A/D轉換結束，EOC引腳輸入高電平；
（6）當A/D轉換結束后，將OE設置為1，這時D0－D7的數據便可以讀取了。
float get_adc0809()
{
int i=0;
u8 sum=0;
float adc=0;
int AD_DATA[8] = {0};
ADC0809_ALE=0;
ADC0809_START=0;
delay_us(10);
ADC0809_ALE=1;
ADC0809_START=1;
delay_us(10);
ADC0809_ALE=0;
ADC0809_START=0; //啟動AD轉換
while(0==ADC0809_EOC); //等待轉換結束
ADC0809_OE=1;
AD_DATA[0]=ADC0809_D0*1 ;
AD_DATA[1]=ADC0809_D1*2 ;
AD_DATA[2]=ADC0809_D2*4 ;
AD_DATA[3]=ADC0809_D3*8 ;
AD_DATA[4]=ADC0809_D4*16 ;
AD_DATA[5]=ADC0809_D5*32 ;
AD_DATA[6]=ADC0809_D6*64 ;
AD_DATA[7]=ADC0809_D7*128 ;
ADC0809_OE=0;
for(i=0; i<8; i++)
{
sum += AD_DATA[i];
}
adc = (float)sum*5/256;
printf("sum=%d ad=%0.2f V\r\n",sum,adc);
return adc;

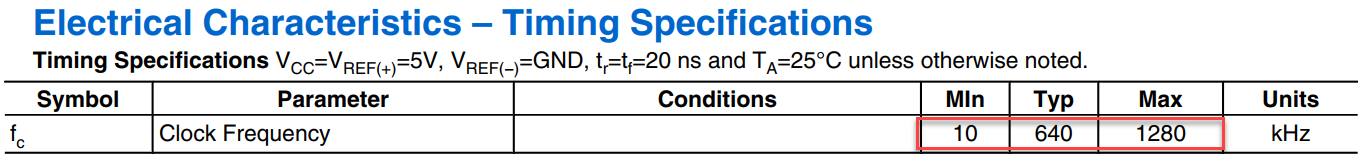

}要想ADC0809芯片能夠正常的進行AD轉換，必須給CLOCK引腳提供一個時鐘脈沖信號，脈沖的頻率范圍為：
這個脈沖信號可以采用定時器中斷的方式來產生脈沖信號或者使用PWM的方式來產生PWM信號，本實例采用PWM的方式，引腳選擇了一個帶有PWM功能的引腳PA7:TIM3_CH2。
PWM初始化之后，直接使能PWM的輸出，即始終有占空比50%的脈沖信號輸入到ADC0809芯片的CLOCK引腳中。
//arr為重載值
//psc為預分頻系數
void Clock_PWM_Init(u16 arr,u16 psc)
{
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
TIM_OCInitTypeDef TIM_OCInitStructure;
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
RCC_APB1PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);
TIM_DeInit(TIM3);
/* Time Base configuration */
TIM_TimeBaseStructure.TIM_Period = arr;
TIM_TimeBaseStructure.TIM_Prescaler = psc;
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
TIM_TimeBaseStructure.TIM_ClockDivision = 0;
TIM_TimeBaseStructure.TIM_RepetitionCounter = 0;
TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);
TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2;
TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
TIM_OCInitStructure.TIM_Pulse = 0;
TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
TIM_OC2Init(TIM3, &TIM_OCInitStructure); //TIM3_CH2
TIM_CtrlPWMOutputs(TIM3, ENABLE);
TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Enable);
TIM_ARRPreloadConfig(TIM3, ENABLE);
TIM_Cmd(TIM3, ENABLE);
TIM_SetCompare2(TIM3,arr/2);
}main函數中調用如下：
Clock_PWM_Init(720-1,0); //PWM頻率=72000/720 = 100Khz因為ADC0809為8位的AD芯片，所以我們將8位數據中的每一位數據緩存至一個數組中，然后對這個數組中的值求和即為此次AD的采樣值。
因為參考電壓Vref(+)＝5v ,Vref(-)＝0V ，所以8位數的最大值0xFF對應5V，0x00對應0V，所以AD采樣值和電壓值的換算公式為：adc = (float)sum*5/256; 。
具體換算的代碼如下：
u8 sum=0;
float adc=0;
int AD_DATA[8] = {0};
AD_DATA[0]=ADC0809_D0*1 ;
AD_DATA[1]=ADC0809_D1*2 ;
AD_DATA[2]=ADC0809_D2*4 ;
AD_DATA[3]=ADC0809_D3*8 ;
AD_DATA[4]=ADC0809_D4*16 ;
AD_DATA[5]=ADC0809_D5*32 ;
AD_DATA[6]=ADC0809_D6*64 ;
AD_DATA[7]=ADC0809_D7*128 ;
for(i=0; i<8; i++)
{
sum += AD_DATA[i];
}
adc = (float)sum*5/256;

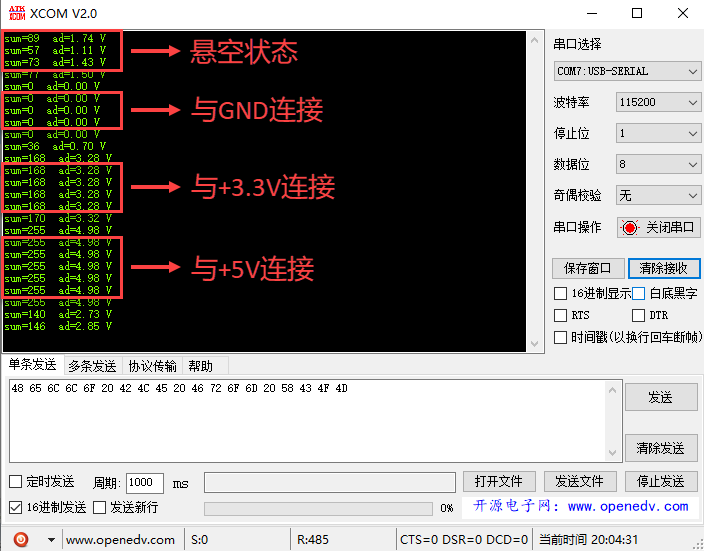

printf("sum=%d ad=%0.2f V\r\n",sum,adc);我們用杜邦線將IN0與板子上的GND、3.3V、5V依次相連，串口助手輸出結果如下：
