在筆者看來立創商城是一個購買電子元器件的網上商城，也是一個開放包容的資源庫，許多器件的規格書、封裝信息、設計demo都可以免費獲取，如果這些資源合理加以利用，將會輔助設計達到事半功倍的效果。那么本篇介紹一個將商城中元器件的原理圖和封裝導入Altium Designer的小竅門，在面對管腳眾多的MCU類器件時，這種“導入”的方式真的特別好用。

接下來具體介紹操作步驟，以STC12C5A60S2舉例：

打開數據手冊：

點擊“立即使用”，打開立創EDA，可以看到兩個文件，一個為原理圖，一個為PCB。

此圖以后分為兩部分（一.原理圖   二.封裝）分別介紹

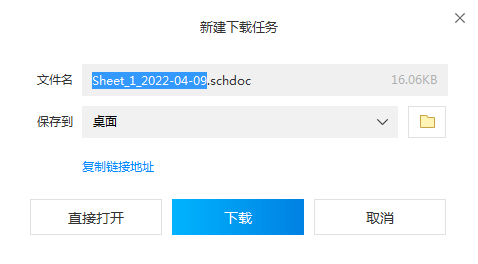

一.原理圖：在原理圖界面選擇“文件”-“導出”-“Altium Designer”，需要登錄賬號，遇到確認界面點確認就行了。

使用Altium Designer打開原理圖：

以上就得到原理圖元件了，使用時可以直接copy，如果想長久使用，請接著往下看如何制作成原理圖庫文件。點擊“Design”-“Make Schematic Library”，即在新頁面生成尾綴為.SCHLIB的文件，按“Ctrl+S”保存在電腦某個位置。

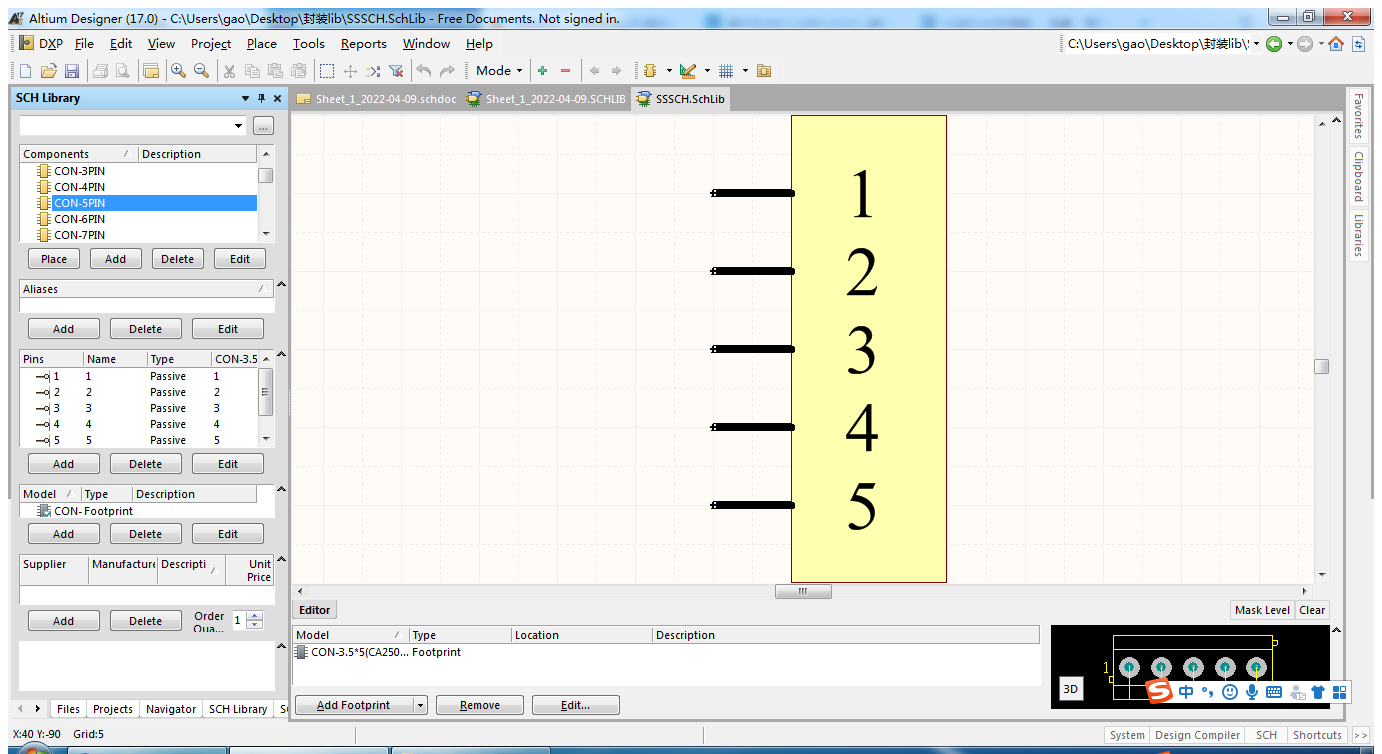

如果您之前已經有常用的庫文件，想把這個元器件也加進去，整合原理圖庫，那么接下來打開電腦本地的原理圖庫文件：

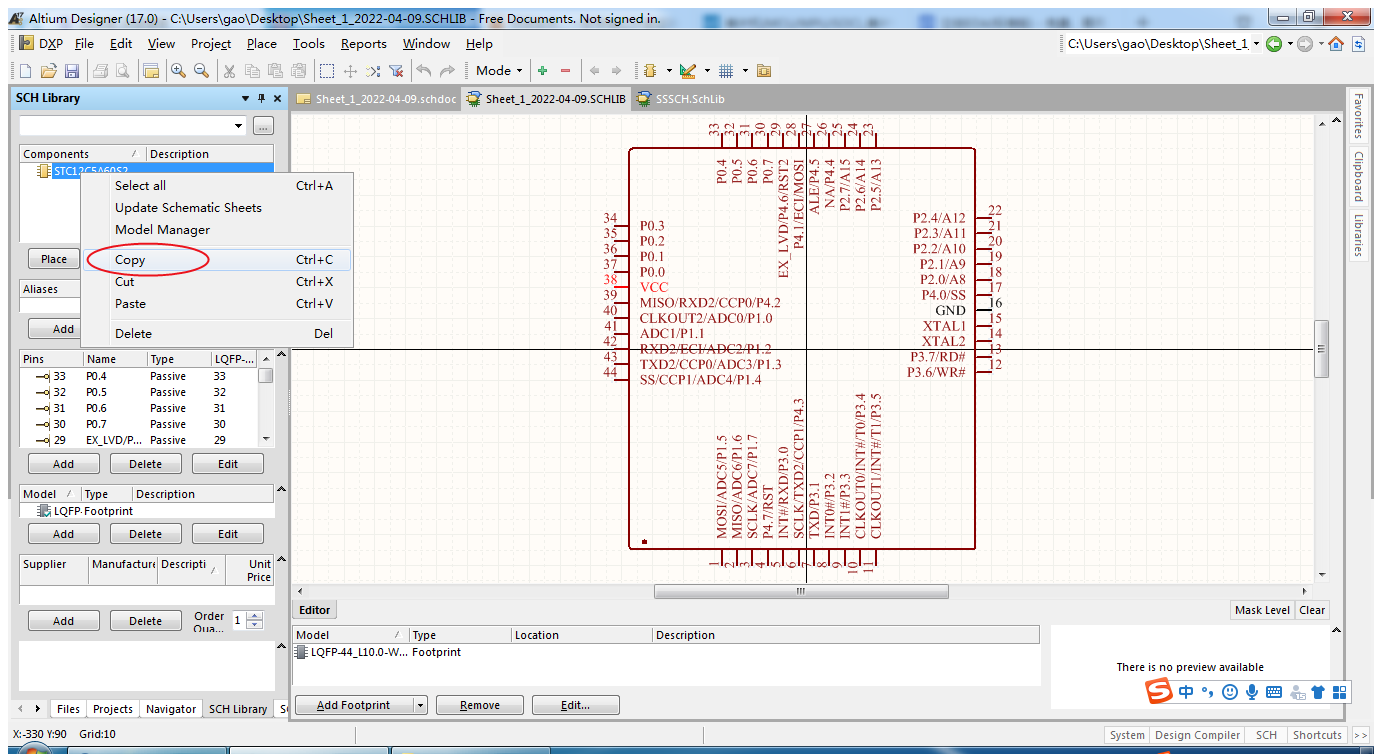

選中元件，鼠標右鍵-“Copy”。

在本地庫中，鼠標右鍵-“Paste”。

至此原理圖庫保存完畢。

二.封裝：在PCB界面選擇“文件”-“導出”-“Altium Designer”，彈出界面選擇“否，導出Altium”-確認“下載”。

使用Altium Designer打開封裝：

以上就得到器件PCB封裝了，使用時可以直接copy，如果想長久使用，請接著往下看如何制作成封裝庫文件。點擊“Design”-“Make PCB Library”，即在新頁面生成尾綴為.PCBLIB的文件，按“Ctrl+S”保存在電腦某個位置。

如果您之前已經有常用的封裝庫文件，想把這個元器件也加進去，整合封裝庫，那么接下來打開電腦本地的封裝庫文件：

選中元件，鼠標右鍵-“Copy”。

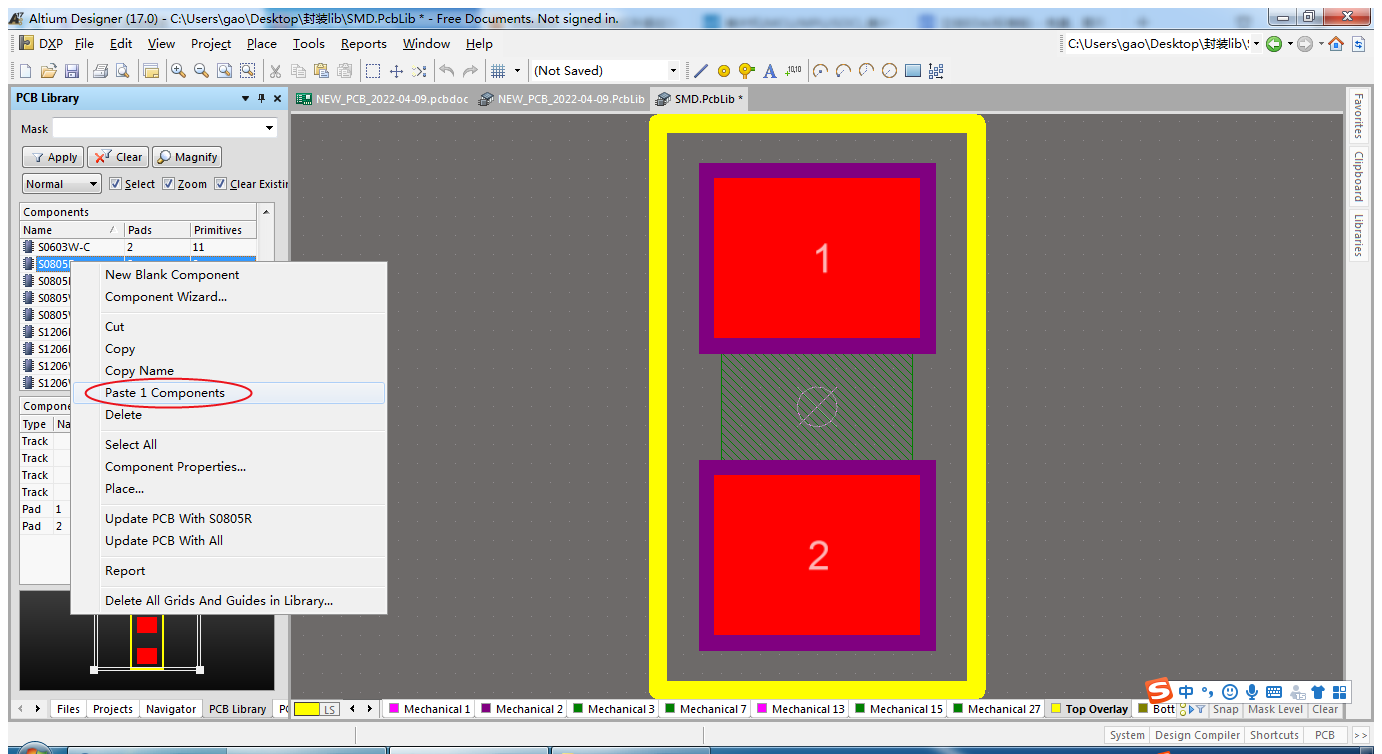

在本地庫中，鼠標右鍵-“Paste”。

至此封裝庫保存完畢。

需要注意的是，在保存完成后，最好將庫文件與器件規格書中的參數再次對比一遍，防止立創商城做的圖紙有錯或者轉換過程中出錯。
