鋪銅與其它網表最小間距規則設置

在設計PCB時,其規則設置很重要,今天分享一個自己添加規則鋪銅與其它網表的最小間距設置。

感謝長期以來朋友們的支持,歡迎關注、收藏和分享,實用干貨盡在掌握。

具體操作步驟如下:

Design —— Rules

操作步驟如下:

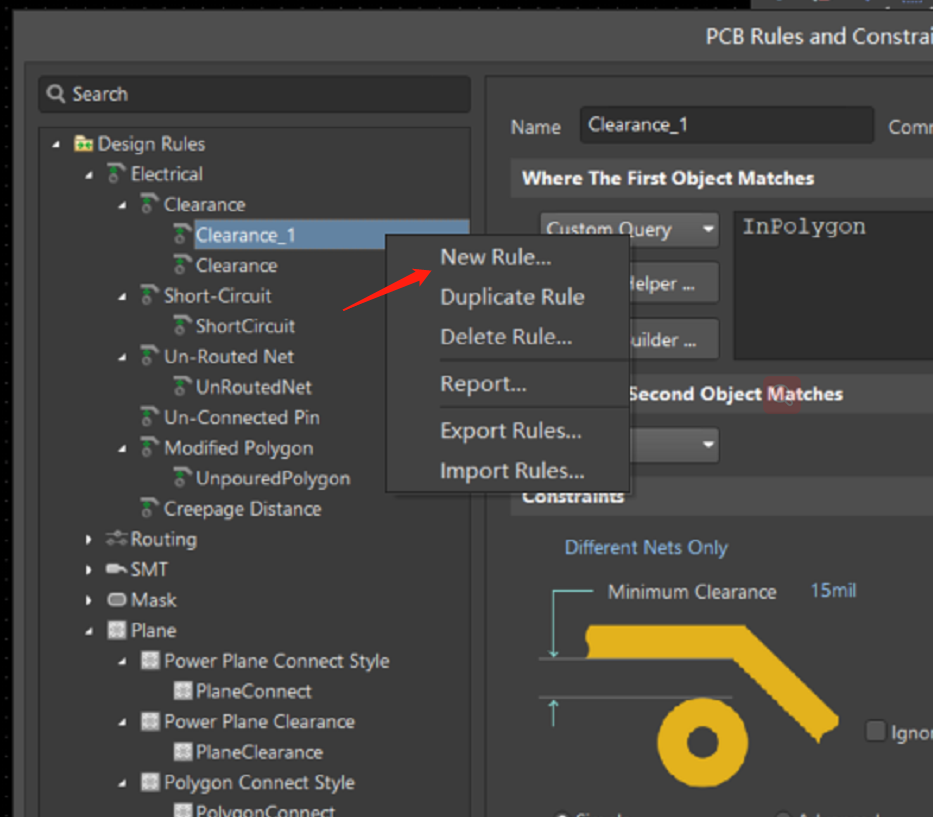

右鍵添加新規則

點擊確定就可,至此鋪銅與其他網表最小電氣間距設置完畢。

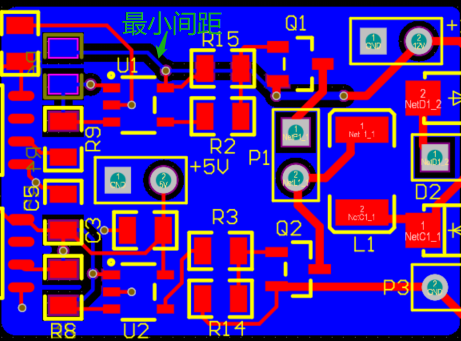

設置后效果圖

別走開,后續更精彩!感謝讀者支持,歡迎大家積極互動!
