在需要電流交換的場景中，逆變電源的作用非常重要?；诓煌男酒孀冸娫磿龅降膯栴}也不盡相同。本篇文章通過實例，講解一個基于IR2110的單線全橋逆變電源設計過程中遇到的問題。

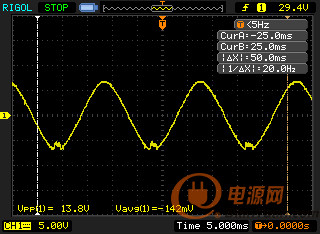

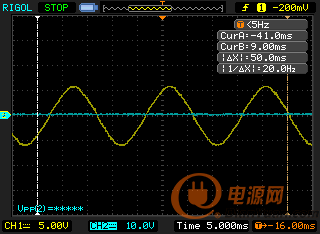

整體流程是通過單片機STM32產生SPWM波，再通過IR2110驅動四個IRF640MOSFET實現逆變。如圖1，直流母線電壓在6.3V以下的時輸出的正弦波是正常的。

圖1

圖2

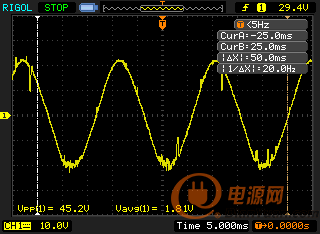

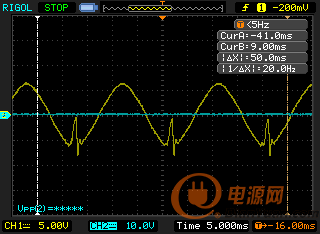

但是如果直流母線電壓大于6.3V，那么波形就出現圖2中顯示的失真。

（a）

（b）
圖3

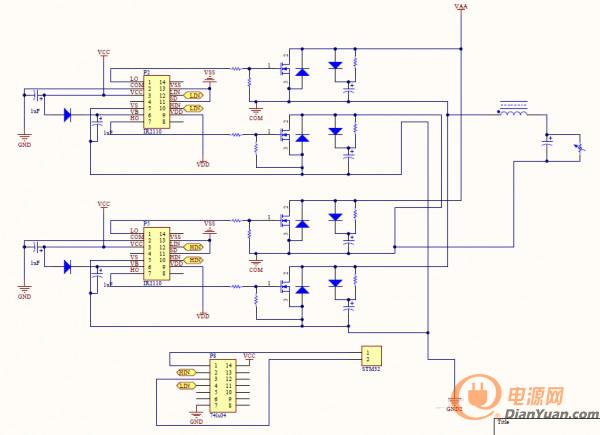

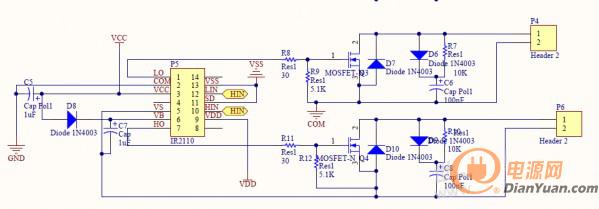

圖3是IR2110的電路圖，STM32輸出SPWM波形經過遲滯比較器做死區延遲時間，經過74LS04反轉電平。當直流母線電壓超過8Ｖ之后，ＩＲ２１１０驅動ＭＯＳ側電流會增大，而且死區時間芯片和ＩＲ２１１０輸入ＳＰＷＭ信號側供電電壓也會降低。

以上就是這套電路設計當中存在的問題，下面就來看看如何解決這些問題。

（a）

（b）
圖4

首先，HO與LO存在接反的問題。LO用于驅動低端晶體管，其源極電壓和IR2110是一樣的（允許有一點偏差，比如源極上串有電阻）。HO用于驅動高端晶體管，源極電位是浮動的，漏極接電源正極。

另外，交叉連接也存在問題。電路是否能夠正常工作依賴于兩路驅動信號。電氣拓?fù)浣Y(jié)構用的導線連接，但畫反了直流母線。

驅動信號采用互補兩路SPWM信號，這樣交叉連接是為了給上面那塊板提供SPWM信號，同時提供給下面那個管子另外一個SPWM信號，驅動信號就是由STM32定時器輸出的SPWM波，占空比由正弦表改變。

關鍵的解決點在于，整個電路中沒有較大的電解電容。將較大的電容在母線上并行后，在將感性負載換成阻性負載將得到很大改善。

本篇文章對實際設計過程遇到的問題進行了詳盡的分析，并提供了可行的、操作性高的改善方法，希望大家在閱讀過本篇文章之后能夠順利解決自己設計中遇到的類似問題。
