在電源電路設計過程中，一些場景是需要較寬的電壓輸入范圍來進行輔助的。針對這種情況，德州儀器（TI）推出了一款具有集成型的高性能降壓穩壓器LMR14020，此款設計非常適用于工業以及汽車各類應用的非穩壓電源的調節，非常適合一些特殊設計場合。

該款器件擁有4V到40V的寬輸入電壓范圍，并且在休眠模式下的靜態電流能夠達到40μA，非常適合電池供電類系統。并且在關斷模式下具有1μA的超低電流，可進一步延長電池使用壽命。該穩壓器的可調開關頻率范圍較寬，這使得效率或外部元件尺寸能夠得到優化。內部環路補償意味著用戶不用承擔設計環路補償組件的枯燥工作。并且還能夠以最大限度減少器件的外部元件數。精密使能輸入簡化了穩壓器控制和系統電源排序。此外，該器件還內置多種保護特性：逐周期電流限制保護、應對功耗過大的熱感測和熱關斷保護、以及輸出過壓保護。

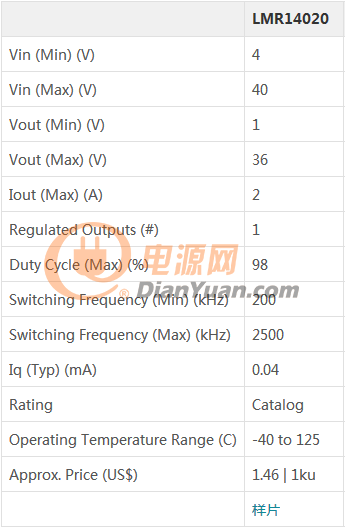

參數

特性

輸入電壓范圍：4V至40V；

2A持續輸出電流；

40μA超低工作靜態電流；

90mΩ高側金屬氧化物半導體場效應晶體（MOSFET）；

最短導通時間：75ns；

電流模式控制；

可調節開關頻率范圍：200kHz至2.5MHz；

與外部時鐘頻率同步；

內部補償方便使用；

支持高占空比運行；

精密使能引腳；

關斷電流：1μA；

外部軟啟動；

熱保護、過壓保護和短路保護；

8引腳HSOICPowerPAD封裝；

應用范圍

汽車電池穩壓；

工業用電源；

電信和數據通信系統；

電池供電系統；

通過以上的介紹可以看到，德州儀器的此款降壓穩壓器產品不僅在效率上有著出色的表現，在延長電池壽命上，也有著不可忽視的優點。并且由于LMR14020在可調開關頻率的范圍上較寬，因此能夠最大程度上的對外部元件以及效率進行優化。
