在一些電路中，光耦的響應時間是非常重要的一項參數指標。但對于一些新手來說，針對光耦的響應時間計算卻不是那么容易進行的。針對于此，小編特意為大家整理了有關光敏電阻光耦驅動的響應恢復測量電路設計，感興趣的朋友快來看一看吧。

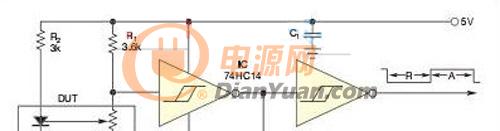

圖1

這個電路是可以用于測量光敏電阻型光耦的啟動與恢復時間（圖1）。這些光耦器件普通用于音頻緊縮器或音量節制電路。本設計運用了一只振蕩的施密特觸發器，在其反應回路中有光耦DUT（待測器件）。光敏電阻與電阻R1組成一個分壓器，節制施密特觸發器的輸入。光耦的LED銜接到觸發器的輸出端。用示波器或數字萬用表就可以測量輸出脈沖的周期。負輸出脈沖的周期等于開關導通工夫，或啟動工夫。正脈沖的周期則等于開關斷開工夫，或恢復工夫。啟動與恢復工夫取決于R1的值；改動R1的值就可以察看到兩個工夫。運用圖1中的元件值時，輸出脈沖的周期為啟動工夫0.15ms，恢復工夫?yàn)?.7ms。

圖1，在振蕩電路的反應回路中參加一個光敏電阻，就可以測出光耦的上升工夫和下降工夫。

在振蕩期間，光敏電阻的阻值從RP1變化至RP2。電路根據R1、電源電壓，以及施密特觸發器閾值電壓，掃過這些光敏電阻值，如下式：RP1=R1×VT2/（VCC-VT2），以及RP2=R1×VT1/（VCC-VT1），其中，VT1為施密特觸發器的正向閾值電壓，VT2為負向閾值電壓。

采用74HC14邏輯系列器件時，可以從數據表中找到閾值電壓以及電源電壓，從而按下式得到典型值：VT1=0.53×VCC，以及VT2=0.31×VCC。用5V電源電壓時，解出下列方程可得光敏電阻的區間為：RP1=0.45×VR1，以及RP2=1.13×VR1。

這種方法可以挑選一個R1的值，使光敏電阻的區間適合于設備。另外，還可以改變電阻R2的值，這樣可以觀察到DUT的LED電流-啟動時間的關系特性，而不會影響恢復時間。注意，R2限制了通過LED的電流；如果其阻值過大，則振蕩將不會發生。

這種電路可以配合由綠色超亮LED和MPY7P光敏電阻組成的光耦。最近的一個設計實例雖然詳細，但卻缺少了響應時間的數據。

通過以上的介紹可以看到，此種方法擁有能夠直接觀察DUT的LED電流而不會影響恢復時間的特點。此外，其光敏電阻區間也能夠適用于較多的設備當中，非常方便開發者進行使用。正為光耦響應時間而疑惑的朋友，不妨花上幾分鐘來閱讀本文，相信會有意想不到的收獲。
