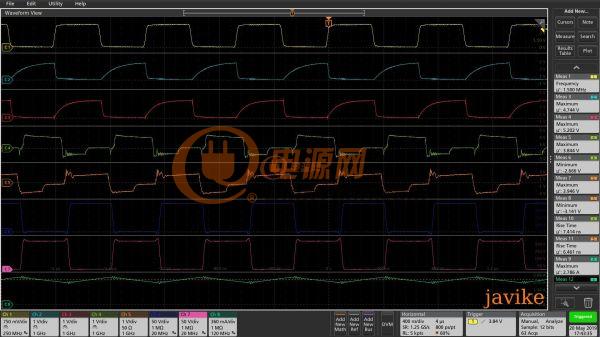

來看看測試波形：

1通道為信號發生器注入的1.5MHz時鐘信號。

2、3通道為采用邏輯門生成的2路交錯的PWM信號。

4、5通道為下管和上管的Vgs驅動電壓波形。

6、7通道為下管和上管的Vds電壓波形

8通道為電感電流波形。

從波形中可以看出：

1EDF5673K輸出給IGO60R070D1的驅動信號是包含負壓的，而且這個負壓并不是持續關斷CoolGaN?的，而是等另一個管關斷后會回升到0V來保持的，這樣一來，既避免因為DV/DT和DI/DT導致的干擾誤動作，也進一步降低了關斷維持的損耗。

所需要的驅動電壓很低，而且測得的驅動信號上升沿非常快，只有7nS左右。

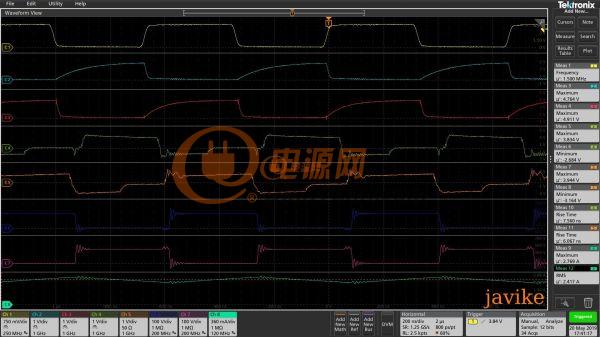

Vds電壓可能是因為差分探頭測量線長的原因，有點震蕩。

將Vds測量通道的帶寬限制到20MHz就很漂亮了。

另外，采用這款半橋的Demo還可以接成Boost,甚至LLC拓撲進行測試。

上圖就是采用這款Demo做的開環半橋LLC電源，穩定工作頻率達到了4.5MHz。

基于CoolGaN?的更高頻率等你來挑戰。

再實測一下基于英飛凌CoolGaN?的無橋PFC電源：

工作條件：

輸入電壓：AC 85-265V 50/60HZ

輸出電壓：DC 390V

輸出功率：2500W （低壓輸入時功率降額）

更多詳細數據請參考英飛凌的應用文檔：2500W_CCM_Totem-Pole_PFC.pdf

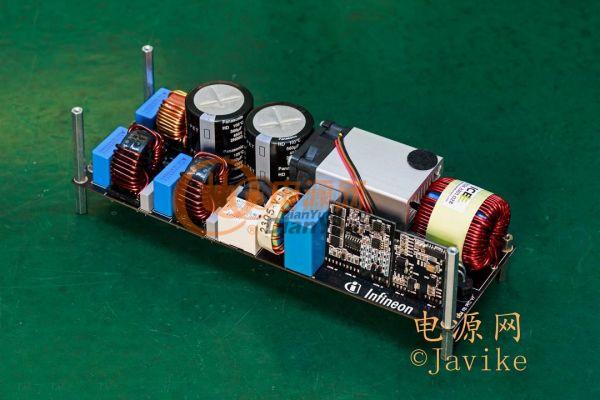

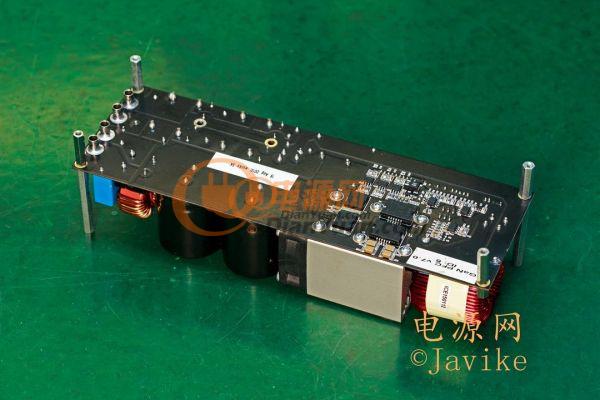

從實物來看，不同于很多其他品牌的DEMO的地方，很多其他品牌DEMO在為了襯托其高功率密度時，鉚足了勁的跑高頻，沒有做EMI方面的考慮，甚至連EMI部分的電路都直接沒有，英飛凌這款基于CoolGaN?的無橋PFC的EMI部分占據了大約1/4的空間，先來看看他的EMI的表現：

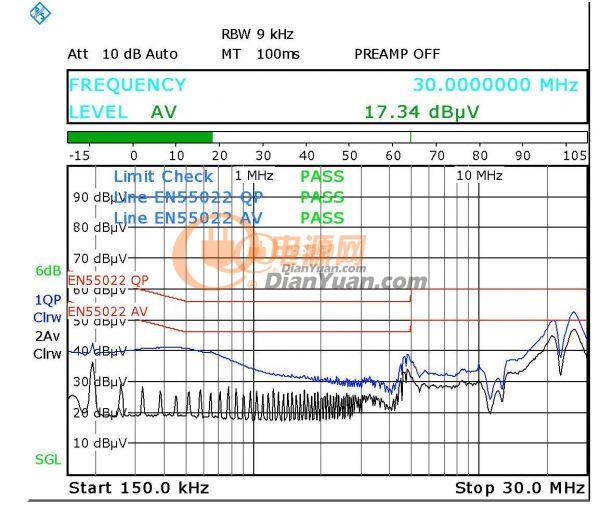

按照EN55022的標準來看，基于CoolGaN?的無橋PFC的傳導表現還是非常棒的。余量完全滿足相對嚴格的要求（6dB以上余量）。

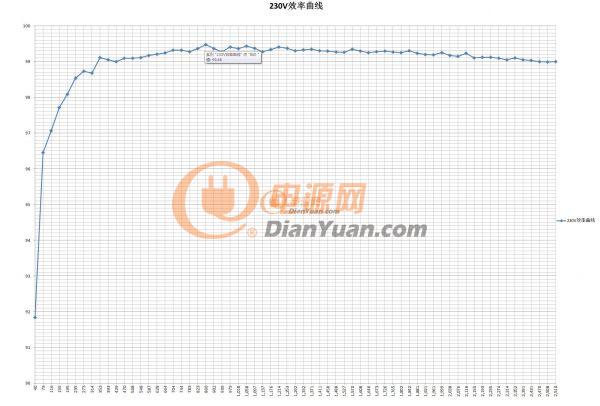

再來看看他的效率表現：

熱機1小時后，在15%負載以上效率均在99%左右，輸出860W時效率高達99.48%。2510W時效率仍高達99%，損耗僅僅只有25.1W，溫升不用測了的節奏。

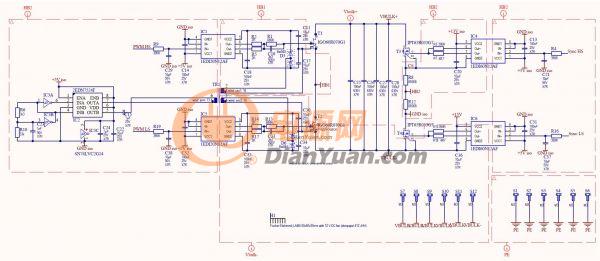

附上電路圖：
