這款基于CoolGaN?的無橋PFC采用的是比較新的圖騰柱式PFC拓撲，CoolGaN?工藝決定了其沒有寄生二極管，電流可以雙向流動，而且完全沒有任何反向恢復電荷，這也是傳統的Mosfet和Sicfet無法比擬的，所以圖騰柱式PFC與CoolGaN?是完美的設計組合。

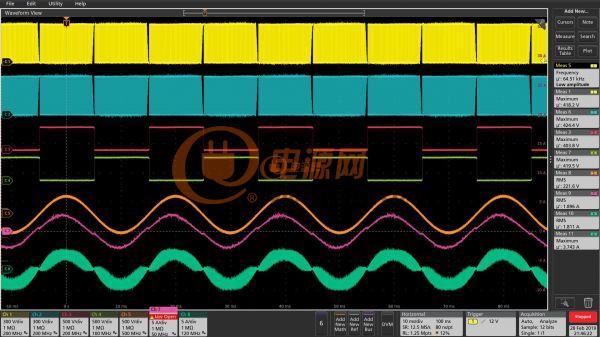

再來看看工作的波形：

1、2通道為CoolGaN? IGO60R070D1在65KHz開關頻率下Vds電壓波形

3、4通道為CoolMOS? IPT65R033G7在50Hz開關頻率下的Vds電壓波形

5、7通道為輸入電壓和電流波形

8 通道為PFC電感電流的波形

這款基于CoolGaN?的無橋PFC采用的是英飛凌的模擬控制器ICE3PCS01G，工作在CCM狀態，能獲得更低的紋波電流和更高的功率因數以及更好的THD。

當然，畢竟還是硬開關的工作狀態，所以對開關管的可靠性要求也很高，特別是2顆工作在高頻65KHz下的CoolGaN? IGO60R070D1功率管。

而CoolGaN? IGO60R070D1不僅開關速度快，而且沒有反向恢復損耗的問題，成為圖騰柱式CCM無橋PFC的理想應用器件。

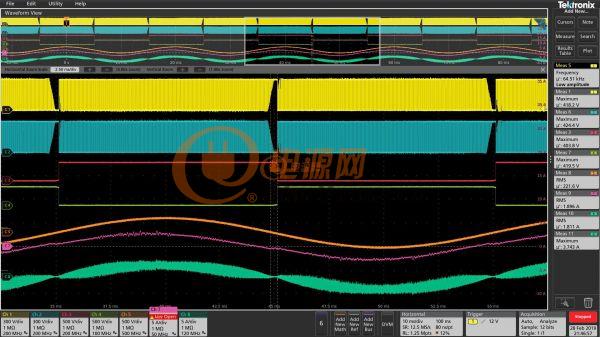

展開看看：

輸入電流的正弦波非常漂亮，開關沒有任何尖峰。

再來看看CoolGaN?在ZVS軟開關下的表現：

這是一款基于英飛凌CoolGaN?設計的3600W全橋LLC諧振電源。

工作條件：

輸入電壓：DC 360-400V

輸出電壓：DC 52V（Typ）

輸出電流：69A

輸出功率：3600W

從圖中可以看到變換器采用了4顆主磁性元器件。

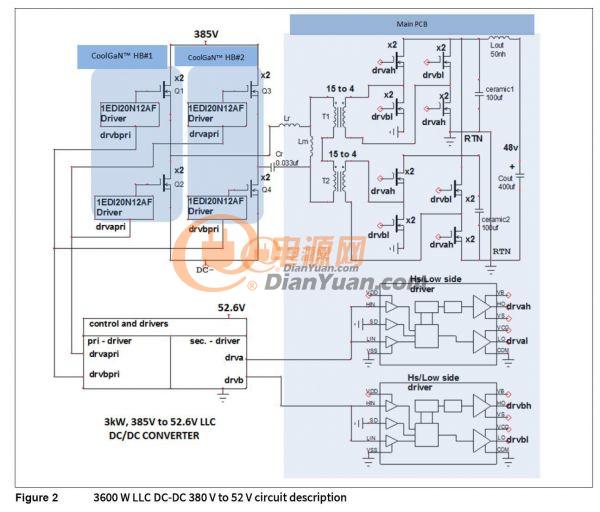

結合實物圖，從架構圖中可以看出，初級的4個開關管采用的是英飛凌CoolGaN? IGO60R070D1，每個開關管采用2顆IGO60R070D1并聯，值得一提的是初級的功率管沒有散熱器，每顆功率管只有一小片0.5*0.5mil的銅排焊接在功率管旁邊輔助散熱。

變壓器采用2顆直徑僅26mm的鐵氧體磁芯繞制，初級串聯，次級并聯，諧振腔內的Lr和Lm均采用的外置，Lr采用的T106-2的磁環繞制，Lm采用PQ2625的鐵氧體磁芯繞制。

次級的同步整流管安裝在鋁制散熱器下面，采用的是英飛凌OptiMOS? 5系列的CoolMos BSC026N08NS5。控制器采用的英飛凌推出的LLC專用控制器ICE2HS01G。

接下來實測一下看看：

由于我的高壓直流電源只能輸出5A左右的電流（OCP=5.250A），在390V輸入的條件下，最大輸出測試也就2000W左右。

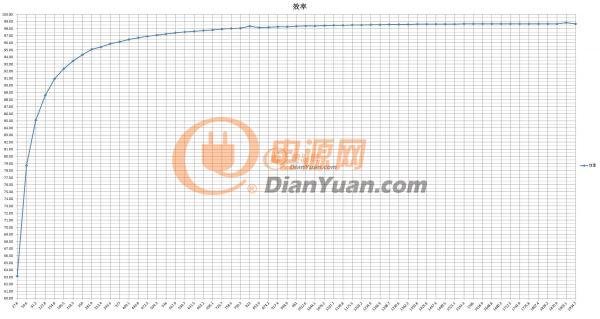

根據應用設計文檔里的操作減去了輔助電源及散熱風扇的13W功耗，測試得到的效率曲線。

從效率曲線圖中可以看出，在2000W左右時效率非常接近99%.也就是2000W時的總損耗才20W，而且這個損耗很大一部分是在次級的大電流上，所以CoolGaN? IGO60R070D1基本不需要散熱器的節奏。在20%負載以上效率均超過98%.

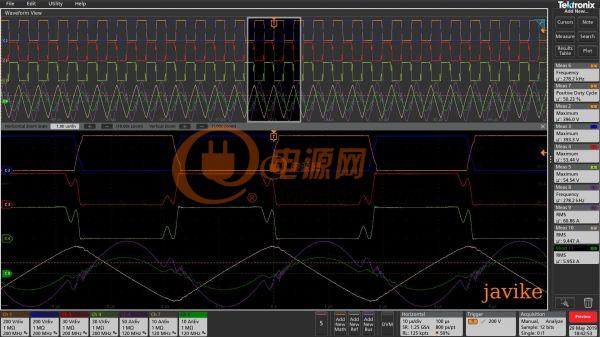

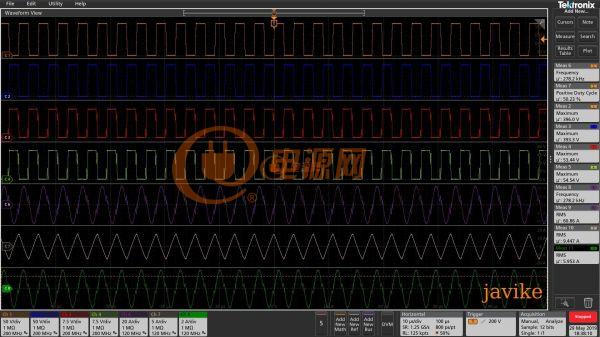

再看看工作在2000W時的工作波形：

說明：

1、2通道為初級全橋開關管CoolGaN? IGO60R070D1其中1組上下橋臂的Vds波形

3、4通道為次級同步整流管的Vds波形

6 通道為整個諧振腔的諧振電流波形（Lr位置）

7 通道為勵磁電感Lm的電路波形

8 通道為變壓器的電流波形

這款DEMO的設計開關頻率為180KHz-1MHz,諧振頻率在350KHz左右。功率密度高達160W/in3。

在2000W左右時的開關頻率約280KHz左右。遺憾的是我暫時沒有條件測試到3600W滿載，期待你的體驗哦。

總結：

CoolGaN?將成為打開高效能源之門的鑰匙，其優良的特性，包括無寄生體二極管、無反向恢復、可以雙向導通，可以實現更多完美的拓撲以及更高頻和高效的電源設計。相比MOSFET和SICFET，還具備更好的抗干擾性能和更低的開關損耗。配合英飛凌的CoolGaN?專用驅動1EDF5673K可以大大的簡化設計。非常期待您的體驗和應用。
