ROHM開發出支持大型、小型兩種車載液晶面板的6通道LED驅動器

2019-09-03 14:45 來源:羅姆 編輯:電源網

全球知名半導體制造商ROHM(總部位于日本京都)面向汽車導航系統、綜合信息顯示系統及儀表盤,開發出液晶背光用LED驅動器IC“BD81A76EFV-M”。

BD81A76EFV-M是一款支持12英寸級液晶面板的6通道輸出(120mA/ch)車載液晶背光用LED驅動器IC。以往的4通道輸出產品只能支持到8英寸級的液晶面板應用,而本產品可支持10~12英寸級的更大應用。同時,新產品還采用了ROHM獨有的升降壓控制技術,可驅動大量LED,因此僅用這1枚LED驅動器不僅可驅動最先進的12英寸級大型液晶,還可驅動小型液晶。這將非常有助于平臺化擴展機型的液晶面板控制板的通用化設計。

ROHM開發出支持大型、小型兩種車載液晶面板的6通道LED驅動器

近年來,汽車領域?yàn)榱颂岣呖梢曅院驮O(shè)計靈活性,液晶面板在汽車導航、儀表盤以及平視顯示器等方面的應用迅速普及,同時,對更大面板的需求也日益增加。與此同時,對于液晶背光LED燈的數量和亮度的需求也呈現多樣化趨勢,比如更多通道的LED驅動器、更高級的調光性能以及防止LED閃爍功能。

ROHM利用迄今為止積累的模擬設計技術優勢,將升降壓控制等獨有技術融入LED驅動器,為實現控制板的通用設計和無閃爍液晶面板做出了貢獻。此次又新推出6通道LED驅動器,將非常有助于汽車采用大型液晶面板。

本產品已于2019年7月開始出售樣品(樣品價格800日元/個,不含稅),計劃于2019年10月開始暫以月產10萬個的規模投入量產。前期和后期工序的生產基地均為ROHM Electronics Philippines Inc.(菲律賓)

未來ROHM將繼續開發有助于車載系統優化以及更節能的產品,不斷為汽車領域的技術創新貢獻力量。

ROHM開發出支持大型、小型兩種車載液晶面板的6通道LED驅動器

<新產品特點>

1. 采用ROHM獨有的升降壓控制技術,僅1枚本產品即可驅動小型~大型面板

ROHM開發出支持大型、小型兩種車載液晶面板的6通道LED驅動器

為實現“BD81A76EFV-M”在液晶面板應用中的靈活性,產品采用了ROHM獨有的升降壓控制技術。例如,對6通道輸出的LED驅動器進行比較時,僅采用升壓控制的普通產品沒有6ch×6~10個LED燈(36個~60個左右的LED)就無法驅動,而ROHM新產品僅需6ch×1~10個LED燈(6個~60個左右的LED)即可驅動。因此,不僅可驅動大型液晶面板,還可驅動中小型液晶面板,僅1枚LED驅動器即可支持廣泛的應用,這將非常有助于平臺化擴展機型的液晶面板控制板的通用化設計。

2. 先進的6通道輸出,支持最先進的12英寸級大型液晶面板

本產品配有發熱量低的恒流驅動器,從而實現了先進的6通道LED電流輸出(120mA/ch)。普通的4通道輸出產品,只能支持到8英寸級的液晶面板應用,而本產品可支持10~12英寸級的更大應用。此外,采用ROHM獨有的PWM調光技術(日本專利申請?zhí)?2018-169705),使LED的調光比達到10,000:1(@100Hz),可支持綜合信息顯示系統和儀表盤面板驅動,非常有助于在汽車的液晶面板應用中,實現更優異的可視性和設計靈活性。

3. 待機電流僅10μA,有助于降低應用的功耗

本產品利用ROHM模擬設計技術和工藝技術優勢,實現了僅10μA的待機電流。相比同等功能產品40μA的待機電流,不到三分之一,非常有助于液晶面板應用更節能。

4. 配有展頻功能,實現高可靠性低噪聲運行

本產品不僅支持汽車電子產品可靠性國際標準“AEC-Q100”,而且還配置了防止電磁干擾(Electromagnetic Interference: 以下簡稱“EMI”)的展頻功能,實現低EMI,滿足汽車領域噪聲國際標準“CISPR25”,有助于對抑制噪聲干擾要求很高的車載系統的穩定運行。

<應用示例>

非常適用于

◇汽車導航系統              ◇綜合信息顯示系統(CID)                ◇儀表盤面板

◇平視顯示器(HUD)       ◇電子鏡                            ◇中小型LCD面板

等用于汽車的12英寸級液晶面板用背光LED驅動。

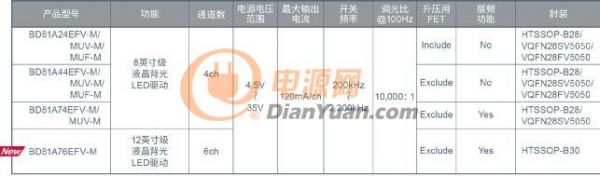

<車載液晶背光用LED驅動器IC產品陣容>

ROHM開發出支持大型、小型兩種車載液晶面板的6通道LED驅動器
