貼出圖來,就這樣不好說.

看看可有元件燒壞,啟動電阻正常否,高壓電容穿了沒.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1157432637.jpg');}" onmousewheel="return imgzoom(this);">

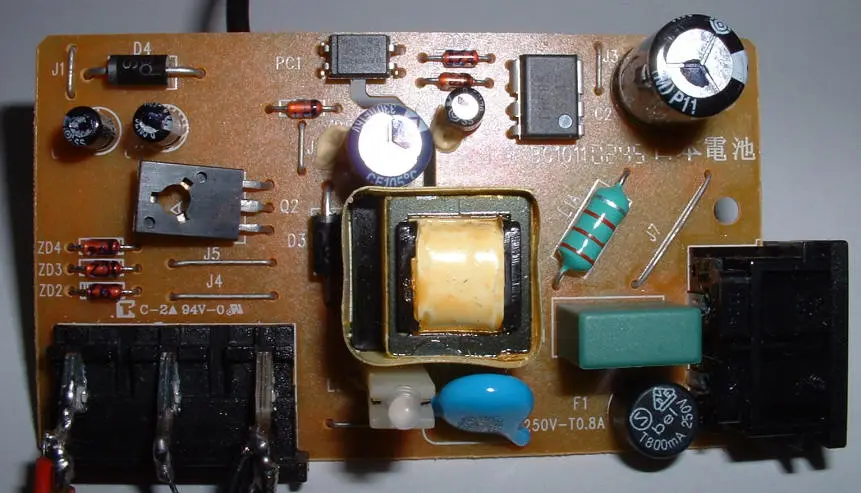

就是這個,,,已經有6個出現同樣的問題!!!

都是使用了3-4次就出問題,,,出問題之前還用的好好的,第二次一插電源插頭的時候就點不亮,證實開關電源部分無輸出!!

你說的啟動電阻應該是那個>?? 高壓電容是不是400V那個???

從板上看電路真是好簡單,不知尖峰抑制電路去哪里了,也就是DRC,電容應該是1KV以上的電容,

PCB板下方的電容應該是Y電容,方形的應該是X電容,

那個2.2K電阻用來限流又太大,用來DRC的電阻又太小,

右上方的400V電容是濾波電容,

你把電路描一下看看,并測一下那個電阻壞沒有.

這是參考電路圖.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1157435998.gif');}" onmousewheel="return imgzoom(this);">

那個大大個的應該不是電阻,我看象是電感,,L符號的!

今天晚上試了一下,中午壞掉的兩個點不亮的,現在其中一個又可以電亮究竟是什么原因???

啟動電阻應該是那個???怎么檢查?

對,應該是電感,昨天沒看清,這個圖沒有啟動電阻的,但要加DRC尖峰抑制電路,板上面似乎沒有,你量一量那個電感還通不通?

此電源是用高壓直接啟動IC的吧,等IC正常工作后,通過電壓器耦合,電容平波后給7腳供電,維持IC的持續工作.所以是沒有啟動電阻的!你通電量一下IC7腳有無電壓,有電壓的話IC就沒有壞,在量7腳電壓前先要保證一次側回路中的元件都是好的,具體來說:綠色L沒有開路,整流管沒有開路,保險絲沒有開路!

不過我在電路圖上怎么沒有看到有整流橋部分呢?輸入的工作電壓是多少啊?

電感是9歐,,,這個參數有問題嗎?

整流橋在背面,輸入電壓為交流100-240V

如何測量第7腳電壓?是對地測量嗎?
綠色L電阻測量為9歐不知道有沒問題?
整流橋正常,保險絲也正常!

昨天中午有一個反復幾次點不亮,晚上一插上電源又可以正常使用,,真夠奇怪!!!!

對就是量測7腳對地電壓,看看有沒有啊!L用二極管檔量看是否導通就好了! IC的工作啟動電壓是多少?我這邊不能查IC的DATESHEET,不好意思!~沒有啟動電阻的話,就不是工藝上的問題了.我估計是設計上的問題吧!
你試試看低壓不開機的,能不能在高壓的時候開機!`

通電后400V電容二端有沒有電壓

好的,,下班回家試試把結果告訴你!

這IC的參數我有,你留個Email地址給我,我發一份給你看看,我自己看不懂!

高壓開機沒條件測試,只能查到市電220V

上次測試了一下,電壓用直流600V量,顯示大于本量程,無法顯示!

我今天回去再測試一下看看

rich@apdchina.com
不知道公司的服務器會不會擋!~

DH565資料,已經發給你了!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/45/1157522743.jpg');}" onmousewheel="return imgzoom(this);">

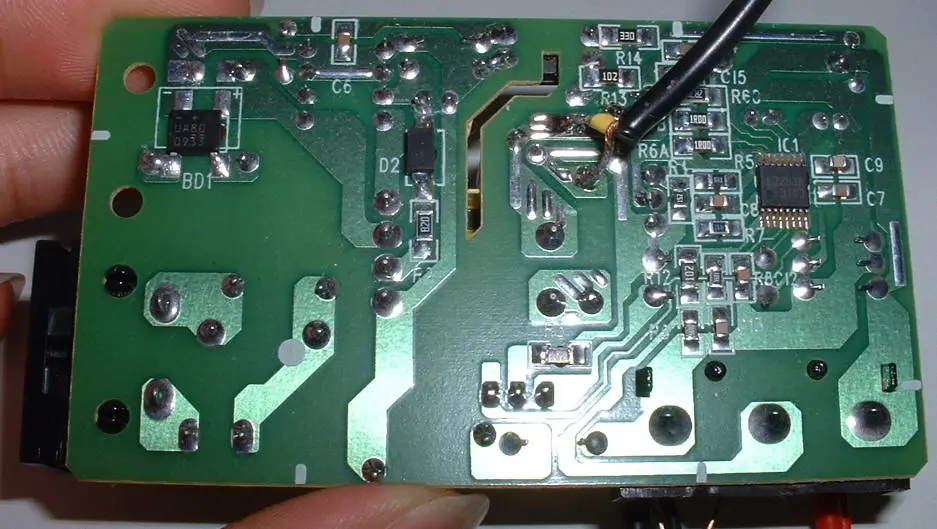

今天測試一個昨天點不亮的充電器,,,一查上電去又可以點正常點亮!
我立即測試了第7腳電壓為13V,400V10uF高壓電容兩端電壓為311V,
之后反復幾次重插電源,,結果又點不亮,,,之后我又測試了一下第7腳電壓為2.1V,,,,400V10uF高壓電容兩端電壓依然為311V,

今天試了一下,,,一接上萬用表讀數無限大,一秒之后就變成311V

如果沒有尖峰抑制電路,電源一般會出現什么問題?

擊穿開關管,不知道你的有沒有,因?yàn)槟愕氖嵌嬖?看不太清楚.

有看到我傳給你的郵件嗎?

背面圖片在19貼那里有,,,我就沒看到有那個電路!

郵件已經收到,,嚴重感謝你的詳細分析,,,嚴重感謝您!!

我回去按你的方法試試看!!

今天去測試發現原來兩個點不亮的現在又可以點亮,,,
另一個點不亮的,按照你郵件的方法把IC上各個腳放電之后又可以點亮!!!看來你的方法還真可行,,,不過不知道還有什么辦法可以讓IC自己放電?

至于IC自己放電,那要看是IC內部哪個電容上的電荷電量高引起的IC不能動作!這個問題要讓IC的FAE給您解決了!不過有一點我們可以知道:這款I(lǐng)C存在DEBUG,需要IC廠商改進,嘿嘿!

酷兒:你有時間再做一個實驗,只讓7腳對地放電,看是不是能開起來,如果能開起來的話,你在輔助線圈二級管陰極加一個放電電阻給電容放電,看不是能行,電阻不能太大.電阻太大,7腳電壓會很低,造成IC不能正常工作~

還有這樣的IC,呵呵,

輔助線圈二級管陽極串有一個820貼片電阻,,,另外一個充電器的卻是330貼片電阻,,,你說能否把這兩個電阻縮小一點?

另外加放電電阻大概要多大比較適合?

我懷疑是選用了劣質IC造成的,,,

不知道美國仙童FSDH565會不會有這問題?
