求圖用3DD15D做逆變器
我是一個處學者,現在手上有20幾個3DD15D想用它來做一個逆變器,12V輸入220輸出功率在400~500W之間頻率在50HZ.不知道能否實現,望各大哥給小弟一個圖紙,我就先謝謝各位大哥了.
全部回復(65)
正序查看
倒序查看
你好朋友,我是做電魚機的,幫的上的你給我打電話吧,我是山東的,
1379178716本單位線出售,各種電子撲魚機,高頻四可控硅機,低頻機,模塊機,三極管機,無鱗魚機,黃蠟魚 大型發電機電魚機.
環行變壓器,EI系列,FF系列,及高頻磁心,EI--EE系列EE42-EE150.O系列大小磁環.芯片KA3525-SG3525-SG3524-SG3526-CD4047-KA7500等
電魚機上的配件有,效應管,IRFZ系列,G系列,三極管,DD.2SC系列,動態繼電器,和固態繼電器,及各種大功率模塊,高頻二極管.5A-20A,耐壓1800V.兩相,三相.大電流整流二極管,100-1000啊,電壓400-2000V.大功率電容,及大型大功率電解350V-400V-450V.容量220-47000UF.
來圖加工各種撲魚機電路板,及工業用板,加工高,低頻撲魚機變壓器.價格優惠
線出售,500瓦,-1500瓦-8000瓦高頻機主電路板.及以上各種撲魚機電路板.
有需要質詢的朋友及商家可與我聯系,
電話13791787167
郵箱ftjqdy7383@yahoo.com.cn
地址,山東省濟寧市中區張氏電子. 7
1379178716本單位線出售,各種電子撲魚機,高頻四可控硅機,低頻機,模塊機,三極管機,無鱗魚機,黃蠟魚 大型發電機電魚機.
環行變壓器,EI系列,FF系列,及高頻磁心,EI--EE系列EE42-EE150.O系列大小磁環.芯片KA3525-SG3525-SG3524-SG3526-CD4047-KA7500等
電魚機上的配件有,效應管,IRFZ系列,G系列,三極管,DD.2SC系列,動態繼電器,和固態繼電器,及各種大功率模塊,高頻二極管.5A-20A,耐壓1800V.兩相,三相.大電流整流二極管,100-1000啊,電壓400-2000V.大功率電容,及大型大功率電解350V-400V-450V.容量220-47000UF.
來圖加工各種撲魚機電路板,及工業用板,加工高,低頻撲魚機變壓器.價格優惠
線出售,500瓦,-1500瓦-8000瓦高頻機主電路板.及以上各種撲魚機電路板.
有需要質詢的朋友及商家可與我聯系,
電話13791787167
郵箱ftjqdy7383@yahoo.com.cn
地址,山東省濟寧市中區張氏電子. 7
0
回復
@ftjqdy7383
你好朋友,我是做電魚機的,幫的上的你給我打電話吧,我是山東的,1379178716本單位線出售,各種電子撲魚機,高頻四可控硅機,低頻機,模塊機,三極管機,無鱗魚機,黃蠟魚大型發電機電魚機. 環行變壓器,EI系列,FF系列,及高頻磁心,EI--EE系列EE42-EE150.O系列大小磁環.芯片KA3525-SG3525-SG3524-SG3526-CD4047-KA7500等 電魚機上的配件有,效應管,IRFZ系列,G系列,三極管,DD.2SC系列,動態繼電器,和固態繼電器,及各種大功率模塊,高頻二極管.5A-20A,耐壓1800V.兩相,三相.大電流整流二極管,100-1000啊,電壓400-2000V.大功率電容,及大型大功率電解350V-400V-450V.容量220-47000UF. 來圖加工各種撲魚機電路板,及工業用板,加工高,低頻撲魚機變壓器.價格優惠 線出售,500瓦,-1500瓦-8000瓦高頻機主電路板.及以上各種撲魚機電路板. 有需要質詢的朋友及商家可與我聯系, 電話13791787167 郵箱ftjqdy7383@yahoo.com.cn 地址,山東省濟寧市中區張氏電子.7
朋友你好:我在貴陽你有沒UPK5012的厚模快,我在網上找了好久了就是沒有,你有嗎?我想買幾快做個樣機,要是樣機成功你我都有賺,你的500W的圖紙傳一份可以嗎?小弟感激不盡我的郵箱zhl060517@163.com
0
回復
@422698873
發一張圖能行嗎? 422698873@163.com多謝了!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1167356092.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@環境
朋友你好:我在貴陽你有沒UPK5012的厚?？?我在網上找了好久了就是沒有,你有嗎?我想買幾快做個樣機,要是樣機成功你我都有賺,你的500W的圖紙傳一份可以嗎?小弟感激不盡我的郵箱zhl060517@163.com
我解剖過UPK系列模塊,它的原理就是兩個小功三極管組成50HZ多諧振蕩再放大輸出.其它不說,就是驅動效率很低,外接功率管容易共通損壞.你看看就12V500W而言,近50A的輸入電流,最少要5A的驅動電流,用12V給模塊供電,兩驅動輸出就要加(12V-Vbe)/5=2.2R的大功率電阻限流.每個電阻發熱(12V-Vbe)*5*0.5=27.5W!這樣,光是驅動功率就去了12V*5A=60W損失了10%還多的效率,您愿意看著電池有限的能量就這樣白白浪費嗎?也許你會說,如果使用達林頓做復合管,驅動功率不就小了嗎?是的,但你還要看到功率管的飽和壓降就要多一個BE結的壓降了,多損耗的功率為0,7V*50A=35W,加上驅動功率也要近50W,比前者好不了多少.為此,我在十年前就設計了一種電路解決了這個問題,此電路驅動50A的輸入電流,只需不到10W的驅動功率,而且有負壓驅動,防止了共通,提高了可靠性和效率.
0
回復
@xzszrs
我解剖過UPK系列模塊,它的原理就是兩個小功三極管組成50HZ多諧振蕩再放大輸出.其它不說,就是驅動效率很低,外接功率管容易共通損壞.你看看就12V500W而言,近50A的輸入電流,最少要5A的驅動電流,用12V給模塊供電,兩驅動輸出就要加(12V-Vbe)/5=2.2R的大功率電阻限流.每個電阻發熱(12V-Vbe)*5*0.5=27.5W!這樣,光是驅動功率就去了12V*5A=60W損失了10%還多的效率,您愿意看著電池有限的能量就這樣白白浪費嗎?也許你會說,如果使用達林頓做復合管,驅動功率不就小了嗎?是的,但你還要看到功率管的飽和壓降就要多一個BE結的壓降了,多損耗的功率為0,7V*50A=35W,加上驅動功率也要近50W,比前者好不了多少.為此,我在十年前就設計了一種電路解決了這個問題,此電路驅動50A的輸入電流,只需不到10W的驅動功率,而且有負壓驅動,防止了共通,提高了可靠性和效率.
“此電路驅動50A的輸入電流,只需不到10W的驅動功率,而且有負壓驅動,防止了共通,提高了可靠性和效率.”
兄弟的方法,是不是用推挽式變壓器驅動?
猜測電路組式為:三級管多諧振蕩→射極緩沖隔離→推挽式小功率放大帶驅動變壓器(聯想到您的有負壓阻斷并防止共通)→推動后面的大功率場效應管(不過G-S之間得用穩壓管鉗壓).呵呵,猜錯勿怪啊.
兄弟的方法,是不是用推挽式變壓器驅動?
猜測電路組式為:三級管多諧振蕩→射極緩沖隔離→推挽式小功率放大帶驅動變壓器(聯想到您的有負壓阻斷并防止共通)→推動后面的大功率場效應管(不過G-S之間得用穩壓管鉗壓).呵呵,猜錯勿怪啊.
0
回復
@lichy
“此電路驅動50A的輸入電流,只需不到10W的驅動功率,而且有負壓驅動,防止了共通,提高了可靠性和效率.”兄弟的方法,是不是用推挽式變壓器驅動?猜測電路組式為:三級管多諧振蕩→射極緩沖隔離→推挽式小功率放大帶驅動變壓器(聯想到您的有負壓阻斷并防止共通)→推動后面的大功率場效應管(不過G-S之間得用穩壓管鉗壓).呵呵,猜錯勿怪啊.
基本是這樣的構架.不同的是振蕩用NE555性能更好,功率管是三極管而非場管.用場管的話就不用驅動變壓器了,驅動功率更小,但一定要加RC死區.
0
回復
@xzszrs
基本是這樣的構架.不同的是振蕩用NE555性能更好,功率管是三極管而非場管.用場管的話就不用驅動變壓器了,驅動功率更小,但一定要加RC死區.
如果功率管是晶體三極管的話,最好組成達林頓復合管形式,加一只共用的推動管(如果是同為NPN或PNP管的話,推動管的集電極接后面并聯的功率管的集電極,推動管的發射極接后面并聯的功率管的基極,推動管的基極作復合管的基極),這樣便相當于組成了一只高放大率的特大功率管,推動管的集-射極電流和功率管的基-射極以及集-射極電流都流過變壓器的低壓側繞組,電流利用率很高,同樣不違背您的高效率原則.
以上謝謝探討.不妥之處請指正.
以上謝謝探討.不妥之處請指正.
0
回復
@xzszrs
你看一下13貼.
個人覺得,您13帖說的多了一個BE結壓降,只是指的推動管的基射級之間和集射極之間加進了功率管的基射極正向壓降,但總的功率管(復合管)的飽和壓降是不會多一個BE結飽和壓降的,還是原來的.以總電流50A計算,如果取功率管大電流放大倍數為10,則流過功率管基射極也就是推動管集射極的電流為5A;假設推動管的電流放大倍數為25(保守估計),則流過推動管的基射極電流僅為0.2A.這樣推動級總電流為5.2A,由于多一個BE結壓降,多損耗功率為:5.2A*0.7V=3.64W.
以上謝謝探討.不妥之處請指正.
以上謝謝探討.不妥之處請指正.
0
回復
@lichy
個人覺得,您13帖說的多了一個BE結壓降,只是指的推動管的基射級之間和集射極之間加進了功率管的基射極正向壓降,但總的功率管(復合管)的飽和壓降是不會多一個BE結飽和壓降的,還是原來的.以總電流50A計算,如果取功率管大電流放大倍數為10,則流過功率管基射極也就是推動管集射極的電流為5A;假設推動管的電流放大倍數為25(保守估計),則流過推動管的基射極電流僅為0.2A.這樣推動級總電流為5.2A,由于多一個BE結壓降,多損耗功率為:5.2A*0.7V=3.64W.以上謝謝探討.不妥之處請指正.
再仔細分析下.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/700751183453155.gif');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/700751183453155.gif');}" onmousewheel="return imgzoom(this);"> 0
回復
@xzszrs
再仔細分析下.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/700751183453155.gif');}"onmousewheel="returnimgzoom(this);">
謝謝提供圖分析.
從過去看過的一些資料看,Ube和Uce似乎沒有必然的關系式,例如一只NPN型硅管,Ube的全開通電壓為0.7V,但Uce飽和后的壓降卻只在0.3V左右,Uce
哪天有時間做個實驗實際測量一下.
謝謝兄弟,俺只是個業余電子愛好者,有些記憶也模糊了,不正確之處萬勿見笑.
從過去看過的一些資料看,Ube和Uce似乎沒有必然的關系式,例如一只NPN型硅管,Ube的全開通電壓為0.7V,但Uce飽和后的壓降卻只在0.3V左右,Uce
哪天有時間做個實驗實際測量一下.
謝謝兄弟,俺只是個業余電子愛好者,有些記憶也模糊了,不正確之處萬勿見笑.
0
回復
@環境
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/48/1167356092.gif');}"onmousewheel="returnimgzoom(this);">

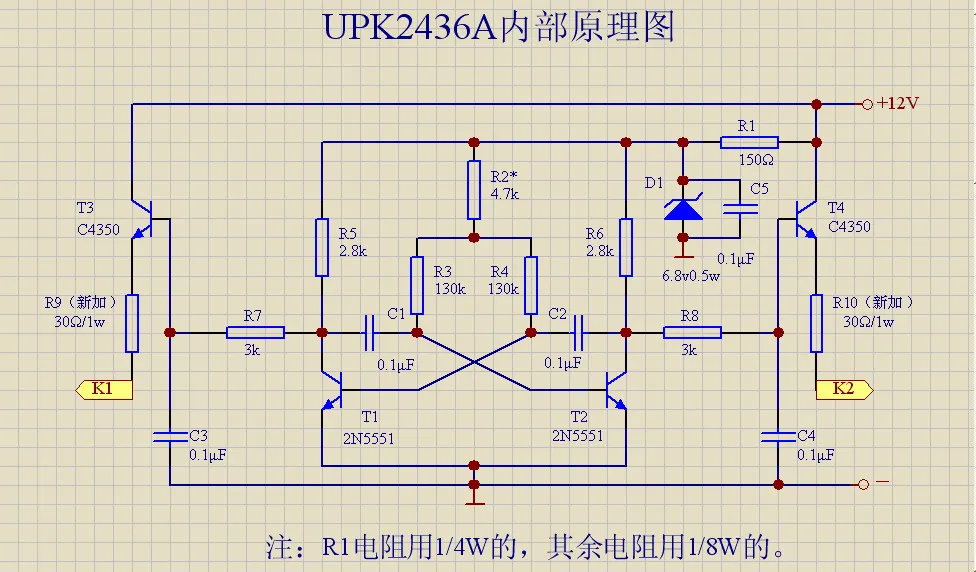

幾年前在某電子廠郵購過兩塊 UPK2436A 逆變厚膜推動模塊,用來自制工頻DC12V→AC220V逆變電源.由于在制作中其中一塊損壞,也懷著對它黑黑的塑殼內電路的好奇,于是鐵錘加絲刀把它敲開給解剖了.經細心繪制電路原理圖,原來就是一個三極管多諧振蕩器而已!再觀察各種元件的外觀標志、色標,并配合四位半數字萬用表測量,便得到了各種元件的參數.這是幾年前繪制保存的:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1816121183518683.jpg');}" onmousewheel="return imgzoom(this);">
注:圖中R9、R10是自己在繪制時新加進的.由于T3、T4接成射極跟隨輸出,如果兩個K端不小心對地短路,就會燒毀T3、T4,我用來解剖的那塊可能就是這樣損壞的,所以個人認為還是預先加一個電阻為好,短時間對地短路也不致?lián)p壞.
同時,從原理圖還可以看出,由于T3、T4接成射極跟隨輸出,而振蕩器的工作電壓為6.8V,則K端輸出高電平時為6.8V-0.7V=6.1V,也就是說K端電壓擺幅只在0~6V之間,所以它不太適合用來直接驅動MOS功率場效應管,否則因不能驅動到深度飽和而使功率管發熱嚴重.變通解決的辦法:一是加接驅動變壓器驅動,用1~2W的電源變壓器改制,初級6V×2,中心抽頭,次級12V×2,中心抽頭,使電壓擺幅達到0~12V,由于是驅動場管,漆包線線徑可以用得很細;二是加一級反向器,同樣使電壓擺幅達到0~12V,若后面再加圖騰柱式電路則更好,再與功率MOS管G極接口.
根據三極管多諧振蕩器工作原理,周期 T=t1+t2=0.69(R3*C1+R4*C2),頻率 F=1.44/(R3*C1+R4*C2).
當電路兩邊對稱時,R3=R4=R,C1=C2=C,有:
周期 T=1.38RC,頻率 F=0.72/RC.
則可算得它的振蕩頻率:F=0.72/[(130+4.7)×10^(3)×0.1×10^(-6)]=53(Hz),剔除電路其他因素的影響,它的振蕩頻率即可視為50Hz.改變R3、R4和C1、C2的值可改變振蕩頻率,但若頻率修改提升太多就要相應修改C3、C4的值以調整死區時間.
解剖前還以為它內部用了什么專用集成塊呢,原來就這么簡單普通,個人感覺24元人民幣不值,完全可以自制.只是在自制時要講究推挽兩邊參數要對稱,最好用數字萬用表對元件檢測配對.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/55/1816121183518683.jpg');}" onmousewheel="return imgzoom(this);">
注:圖中R9、R10是自己在繪制時新加進的.由于T3、T4接成射極跟隨輸出,如果兩個K端不小心對地短路,就會燒毀T3、T4,我用來解剖的那塊可能就是這樣損壞的,所以個人認為還是預先加一個電阻為好,短時間對地短路也不致?lián)p壞.
同時,從原理圖還可以看出,由于T3、T4接成射極跟隨輸出,而振蕩器的工作電壓為6.8V,則K端輸出高電平時為6.8V-0.7V=6.1V,也就是說K端電壓擺幅只在0~6V之間,所以它不太適合用來直接驅動MOS功率場效應管,否則因不能驅動到深度飽和而使功率管發熱嚴重.變通解決的辦法:一是加接驅動變壓器驅動,用1~2W的電源變壓器改制,初級6V×2,中心抽頭,次級12V×2,中心抽頭,使電壓擺幅達到0~12V,由于是驅動場管,漆包線線徑可以用得很細;二是加一級反向器,同樣使電壓擺幅達到0~12V,若后面再加圖騰柱式電路則更好,再與功率MOS管G極接口.
根據三極管多諧振蕩器工作原理,周期 T=t1+t2=0.69(R3*C1+R4*C2),頻率 F=1.44/(R3*C1+R4*C2).
當電路兩邊對稱時,R3=R4=R,C1=C2=C,有:
周期 T=1.38RC,頻率 F=0.72/RC.
則可算得它的振蕩頻率:F=0.72/[(130+4.7)×10^(3)×0.1×10^(-6)]=53(Hz),剔除電路其他因素的影響,它的振蕩頻率即可視為50Hz.改變R3、R4和C1、C2的值可改變振蕩頻率,但若頻率修改提升太多就要相應修改C3、C4的值以調整死區時間.
解剖前還以為它內部用了什么專用集成塊呢,原來就這么簡單普通,個人感覺24元人民幣不值,完全可以自制.只是在自制時要講究推挽兩邊參數要對稱,最好用數字萬用表對元件檢測配對.
0
回復
@lichy
幾年前在某電子廠郵購過兩塊UPK2436A逆變厚膜推動模塊,用來自制工頻DC12V→AC220V逆變電源.由于在制作中其中一塊損壞,也懷著對它黑黑的塑殼內電路的好奇,于是鐵錘加絲刀把它敲開給解剖了.經細心繪制電路原理圖,原來就是一個三極管多諧振蕩器而已!再觀察各種元件的外觀標志、色標,并配合四位半數字萬用表測量,便得到了各種元件的參數.這是幾年前繪制保存的:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1816121183518683.jpg');}"onmousewheel="returnimgzoom(this);">注:圖中R9、R10是自己在繪制時新加進的.由于T3、T4接成射極跟隨輸出,如果兩個K端不小心對地短路,就會燒毀T3、T4,我用來解剖的那塊可能就是這樣損壞的,所以個人認為還是預先加一個電阻為好,短時間對地短路也不致?lián)p壞.同時,從原理圖還可以看出,由于T3、T4接成射極跟隨輸出,而振蕩器的工作電壓為6.8V,則K端輸出高電平時為6.8V-0.7V=6.1V,也就是說K端電壓擺幅只在0~6V之間,所以它不太適合用來直接驅動MOS功率場效應管,否則因不能驅動到深度飽和而使功率管發熱嚴重.變通解決的辦法:一是加接驅動變壓器驅動,用1~2W的電源變壓器改制,初級6V×2,中心抽頭,次級12V×2,中心抽頭,使電壓擺幅達到0~12V,由于是驅動場管,漆包線線徑可以用得很細;二是加一級反向器,同樣使電壓擺幅達到0~12V,若后面再加圖騰柱式電路則更好,再與功率MOS管G極接口.根據三極管多諧振蕩器工作原理,周期T=t1+t2=0.69(R3*C1+R4*C2),頻率F=1.44/(R3*C1+R4*C2).當電路兩邊對稱時,R3=R4=R,C1=C2=C,有:周期T=1.38RC,頻率F=0.72/RC.則可算得它的振蕩頻率:F=0.72/[(130+4.7)×10^(3)×0.1×10^(-6)]=53(Hz),剔除電路其他因素的影響,它的振蕩頻率即可視為50Hz.改變R3、R4和C1、C2的值可改變振蕩頻率,但若頻率修改提升太多就要相應修改C3、C4的值以調整死區時間.解剖前還以為它內部用了什么專用集成塊呢,原來就這么簡單普通,個人感覺24元人民幣不值,完全可以自制.只是在自制時要講究推挽兩邊參數要對稱,最好用數字萬用表對元件檢測配對.
不能那么說,這24元中廠家的利潤又有多少?你解剖前認為值這個數才會買,是因?yàn)槟隳菚r還不懂這個技術,現在你懂了這個技術它也許不值24元,但在那些還不懂這個技術的人那里就不同了.您說是嗎?
0
回復
@xzszrs
不能那么說,這24元中廠家的利潤又有多少?你解剖前認為值這個數才會買,是因?yàn)槟隳菚r還不懂這個技術,現在你懂了這個技術它也許不值24元,但在那些還不懂這個技術的人那里就不同了.您說是嗎?
這24元一塊的價格就是從廠家郵購部直接郵購的價格,當時市場上的價格可能還要貴.之所以這么說,是因?yàn)橛萌龢O管多諧振蕩器作為振蕩源,自己原來就是這么做的,買個振蕩源回來,結果繞了個圈子還是自己一樣的東東,等于是當?shù)厝说缴虾ＹI回一雙當?shù)刈龅钠ば?咱們這的一個典故).其實,就算它內部用一下CD4069或4013之類的或其他什么集成塊,也會另眼相看的.
模塊是三年前買的,這幾年來中斷了電子制作,主要興趣轉移到研究和購買彩票去了.前段時間偶然發現了電源網,并開設有“逆變/UPS電源”專欄版塊,重又拾起了往昔的興趣,還有一種“終于找到組織了”的感覺.
在上貼該模塊內部原理圖前,重又到那個廠(現已為公司)的網上看了一下,該廠已經停產不再生產和銷售這種模塊了,已轉向生產其他產品,所以才披露一下該模塊內部情況,主要是為了不會影響他們的生意.
至于您說的其他觀點,持贊同態度;還有方便省事的優點:推動模塊、功率管、變壓器、電瓶,這四大塊一接就成.
模塊是三年前買的,這幾年來中斷了電子制作,主要興趣轉移到研究和購買彩票去了.前段時間偶然發現了電源網,并開設有“逆變/UPS電源”專欄版塊,重又拾起了往昔的興趣,還有一種“終于找到組織了”的感覺.
在上貼該模塊內部原理圖前,重又到那個廠(現已為公司)的網上看了一下,該廠已經停產不再生產和銷售這種模塊了,已轉向生產其他產品,所以才披露一下該模塊內部情況,主要是為了不會影響他們的生意.
至于您說的其他觀點,持贊同態度;還有方便省事的優點:推動模塊、功率管、變壓器、電瓶,這四大塊一接就成.
0
回復
@lichy
幾年前在某電子廠郵購過兩塊UPK2436A逆變厚膜推動模塊,用來自制工頻DC12V→AC220V逆變電源.由于在制作中其中一塊損壞,也懷著對它黑黑的塑殼內電路的好奇,于是鐵錘加絲刀把它敲開給解剖了.經細心繪制電路原理圖,原來就是一個三極管多諧振蕩器而已!再觀察各種元件的外觀標志、色標,并配合四位半數字萬用表測量,便得到了各種元件的參數.這是幾年前繪制保存的:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1816121183518683.jpg');}"onmousewheel="returnimgzoom(this);">注:圖中R9、R10是自己在繪制時新加進的.由于T3、T4接成射極跟隨輸出,如果兩個K端不小心對地短路,就會燒毀T3、T4,我用來解剖的那塊可能就是這樣損壞的,所以個人認為還是預先加一個電阻為好,短時間對地短路也不致?lián)p壞.同時,從原理圖還可以看出,由于T3、T4接成射極跟隨輸出,而振蕩器的工作電壓為6.8V,則K端輸出高電平時為6.8V-0.7V=6.1V,也就是說K端電壓擺幅只在0~6V之間,所以它不太適合用來直接驅動MOS功率場效應管,否則因不能驅動到深度飽和而使功率管發熱嚴重.變通解決的辦法:一是加接驅動變壓器驅動,用1~2W的電源變壓器改制,初級6V×2,中心抽頭,次級12V×2,中心抽頭,使電壓擺幅達到0~12V,由于是驅動場管,漆包線線徑可以用得很細;二是加一級反向器,同樣使電壓擺幅達到0~12V,若后面再加圖騰柱式電路則更好,再與功率MOS管G極接口.根據三極管多諧振蕩器工作原理,周期T=t1+t2=0.69(R3*C1+R4*C2),頻率F=1.44/(R3*C1+R4*C2).當電路兩邊對稱時,R3=R4=R,C1=C2=C,有:周期T=1.38RC,頻率F=0.72/RC.則可算得它的振蕩頻率:F=0.72/[(130+4.7)×10^(3)×0.1×10^(-6)]=53(Hz),剔除電路其他因素的影響,它的振蕩頻率即可視為50Hz.改變R3、R4和C1、C2的值可改變振蕩頻率,但若頻率修改提升太多就要相應修改C3、C4的值以調整死區時間.解剖前還以為它內部用了什么專用集成塊呢,原來就這么簡單普通,個人感覺24元人民幣不值,完全可以自制.只是在自制時要講究推挽兩邊參數要對稱,最好用數字萬用表對元件檢測配對.
是不是真的啊,電路這么簡單,這能稱模塊
0
回復
@捕魚者
是不是真的啊,電路這么簡單,這能稱模塊
話說回來,不能小看電路簡單,關鍵是要做好.
除R1、R2、D1和C5外,其他都是成對出現,要做到配好對,參數高度精確一致.此外,決定振蕩頻率的關鍵元件R3、R4和C1、C2必須采用熱穩定性好的品種.否則,要不是頻率熱飄移,就是推挽兩邊輸出的方波幅度和脈寬不一致,導致功率管一邊過熱,重載時會燒毀功率管.
如果加進廠家的元件篩選配對和調試成本,再考慮制成模塊的方便性,對于不會自制振蕩源又想做逆變器的人來說,xzszrs說得好,24元的價格也是可以接受的.
我批評的是,對于有一點電路基礎的人來說,一看便覺得也太過于簡單到“忽悠”人了,即使不用上SG3524等專業IC(廠家大規模批購絕對在3元一塊以下),至少也要用上一塊通用IC(1元左右),采用最簡電路形式外圍再加點必要的阻容元件,成本也高不了二三元(還省去了振蕩三極管).畢竟集成電路的一致性和方波輸出質量要高(內部經過了一系列整形),而僅用個簡簡單單的三級管多諧振蕩器,性能、檔次可想而知,且用全分離元件來做模塊離散性相對較高,無論如何也只屬于“業余級”.
除R1、R2、D1和C5外,其他都是成對出現,要做到配好對,參數高度精確一致.此外,決定振蕩頻率的關鍵元件R3、R4和C1、C2必須采用熱穩定性好的品種.否則,要不是頻率熱飄移,就是推挽兩邊輸出的方波幅度和脈寬不一致,導致功率管一邊過熱,重載時會燒毀功率管.
如果加進廠家的元件篩選配對和調試成本,再考慮制成模塊的方便性,對于不會自制振蕩源又想做逆變器的人來說,xzszrs說得好,24元的價格也是可以接受的.
我批評的是,對于有一點電路基礎的人來說,一看便覺得也太過于簡單到“忽悠”人了,即使不用上SG3524等專業IC(廠家大規模批購絕對在3元一塊以下),至少也要用上一塊通用IC(1元左右),采用最簡電路形式外圍再加點必要的阻容元件,成本也高不了二三元(還省去了振蕩三極管).畢竟集成電路的一致性和方波輸出質量要高(內部經過了一系列整形),而僅用個簡簡單單的三級管多諧振蕩器,性能、檔次可想而知,且用全分離元件來做模塊離散性相對較高,無論如何也只屬于“業余級”.
0
回復
@xzszrs
我解剖過UPK系列模塊,它的原理就是兩個小功三極管組成50HZ多諧振蕩再放大輸出.其它不說,就是驅動效率很低,外接功率管容易共通損壞.你看看就12V500W而言,近50A的輸入電流,最少要5A的驅動電流,用12V給模塊供電,兩驅動輸出就要加(12V-Vbe)/5=2.2R的大功率電阻限流.每個電阻發熱(12V-Vbe)*5*0.5=27.5W!這樣,光是驅動功率就去了12V*5A=60W損失了10%還多的效率,您愿意看著電池有限的能量就這樣白白浪費嗎?也許你會說,如果使用達林頓做復合管,驅動功率不就小了嗎?是的,但你還要看到功率管的飽和壓降就要多一個BE結的壓降了,多損耗的功率為0,7V*50A=35W,加上驅動功率也要近50W,比前者好不了多少.為此,我在十年前就設計了一種電路解決了這個問題,此電路驅動50A的輸入電流,只需不到10W的驅動功率,而且有負壓驅動,防止了共通,提高了可靠性和效率.
你的分析的錯了:50A電流是不要5A的驅動電流的,一般3DD15的放大倍數在30-50間,要說3DD15不在放大狀態,而是開關狀態.加個管子做達林頓管,怎么會多0.7V的壓降?還要多消耗50A電流????請不要在這兒誤導大家.大可加,多消耗不到1W功率,可用原并聯的N個3DD15分一個出來把E極接到另外管子的B極上.
用3525+達林頓電路是可以的,不過我沒做過,估計要3級達林頓接法才能驅得了.
用3525+達林頓電路是可以的,不過我沒做過,估計要3級達林頓接法才能驅得了.
0
回復
@lichy
幾年前在某電子廠郵購過兩塊UPK2436A逆變厚膜推動模塊,用來自制工頻DC12V→AC220V逆變電源.由于在制作中其中一塊損壞,也懷著對它黑黑的塑殼內電路的好奇,于是鐵錘加絲刀把它敲開給解剖了.經細心繪制電路原理圖,原來就是一個三極管多諧振蕩器而已!再觀察各種元件的外觀標志、色標,并配合四位半數字萬用表測量,便得到了各種元件的參數.這是幾年前繪制保存的:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/55/1816121183518683.jpg');}"onmousewheel="returnimgzoom(this);">注:圖中R9、R10是自己在繪制時新加進的.由于T3、T4接成射極跟隨輸出,如果兩個K端不小心對地短路,就會燒毀T3、T4,我用來解剖的那塊可能就是這樣損壞的,所以個人認為還是預先加一個電阻為好,短時間對地短路也不致?lián)p壞.同時,從原理圖還可以看出,由于T3、T4接成射極跟隨輸出,而振蕩器的工作電壓為6.8V,則K端輸出高電平時為6.8V-0.7V=6.1V,也就是說K端電壓擺幅只在0~6V之間,所以它不太適合用來直接驅動MOS功率場效應管,否則因不能驅動到深度飽和而使功率管發熱嚴重.變通解決的辦法:一是加接驅動變壓器驅動,用1~2W的電源變壓器改制,初級6V×2,中心抽頭,次級12V×2,中心抽頭,使電壓擺幅達到0~12V,由于是驅動場管,漆包線線徑可以用得很細;二是加一級反向器,同樣使電壓擺幅達到0~12V,若后面再加圖騰柱式電路則更好,再與功率MOS管G極接口.根據三極管多諧振蕩器工作原理,周期T=t1+t2=0.69(R3*C1+R4*C2),頻率F=1.44/(R3*C1+R4*C2).當電路兩邊對稱時,R3=R4=R,C1=C2=C,有:周期T=1.38RC,頻率F=0.72/RC.則可算得它的振蕩頻率:F=0.72/[(130+4.7)×10^(3)×0.1×10^(-6)]=53(Hz),剔除電路其他因素的影響,它的振蕩頻率即可視為50Hz.改變R3、R4和C1、C2的值可改變振蕩頻率,但若頻率修改提升太多就要相應修改C3、C4的值以調整死區時間.解剖前還以為它內部用了什么專用集成塊呢,原來就這么簡單普通,個人感覺24元人民幣不值,完全可以自制.只是在自制時要講究推挽兩邊參數要對稱,最好用數字萬用表對元件檢測配對.
**此帖已被管理員刪除**
