uc3845b的頻率如何計算?

如題,找了幾個使用手冊都沒說有,有沒高手用過這個芯貼上來聊聊.

全部回復(7)

只看樓主

正序查看

倒序查看

張高琨

LV.8

2006-12-08 19:27

384X的不是一樣的嗎?你算一個再接到線路上實測下驗證下就行了.

回復

tkgg324

LV.2

2006-12-09 17:40

@張高琨

384X的不是一樣的嗎?你算一個再接到線路上實測下驗證下就行了.

謝謝樓上回貼,我下的就是那個文件,也沒說有,

回復

m99999

LV.6

2006-12-09 18:53

@tkgg324

謝謝樓上回貼,我下的就是那個文件,也沒說有,

實用中我發現用3845替代3842后,工作頻率正好低了一半,把原電容減小一半就是3842中的頻率.

回復

tkgg324

LV.2

2006-12-09 22:29

@m99999

實用中我發現用3845替代3842后,工作頻率正好低了一半,把原電容減小一半就是3842中的頻率.

這樣也行.

回復

zjhyln

LV.4

2006-12-10 23:26

@m99999

實用中我發現用3845替代3842后,工作頻率正好低了一半,把原電容減小一半就是3842中的頻率.

這是正常的 3842 是100%的占空比,而3845是50%,里面有個D觸發器分頻了

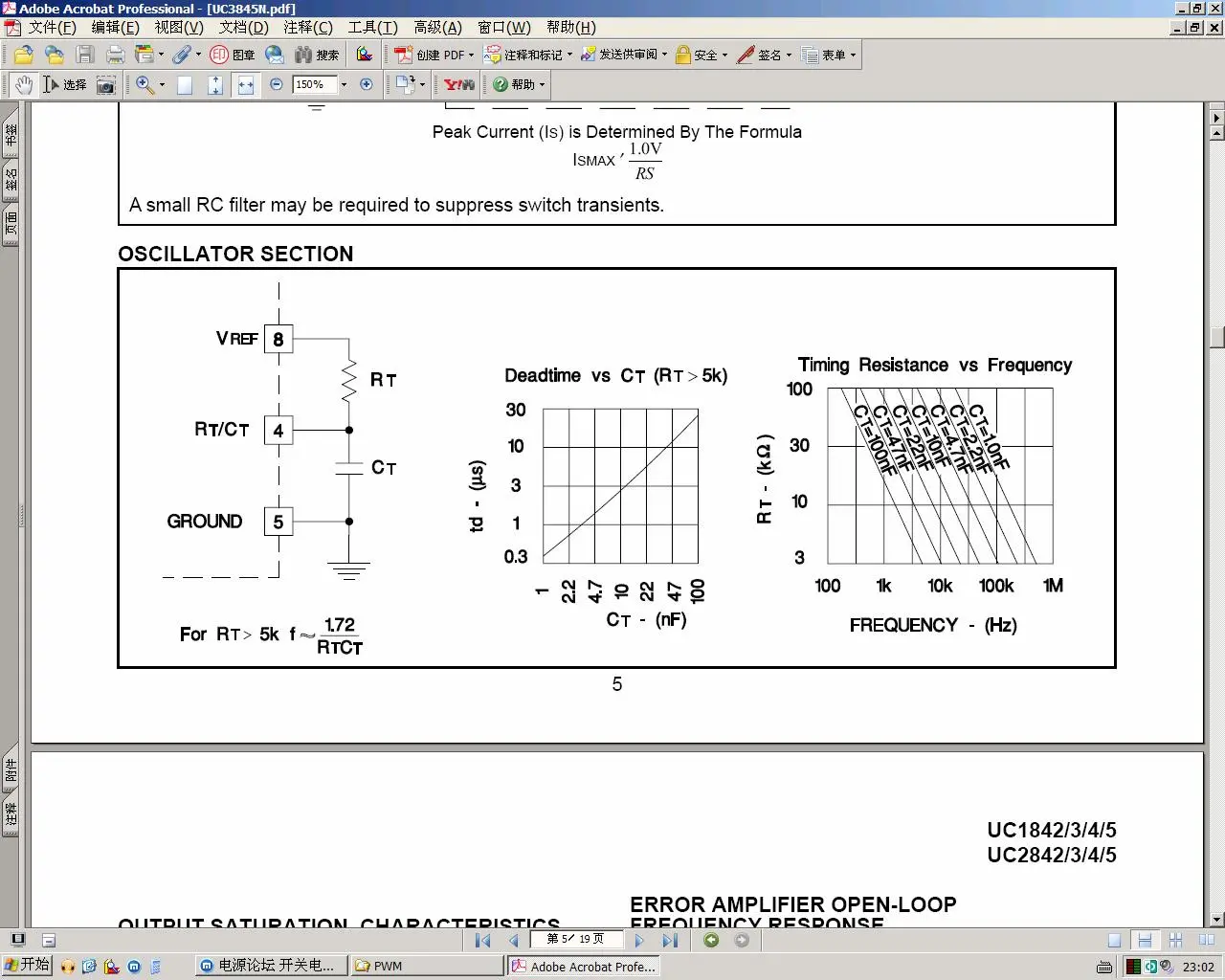

頻率的計算TI公司的datasheet上就有,計算出振蕩頻率后除以2就是PWM頻率

回復

zjhyln

LV.4

2006-12-10 23:31

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1165764676.jpg');}" onmousewheel="return imgzoom(this);">
