請大家看看我這個測試波形，幫忙分析下吧達人們

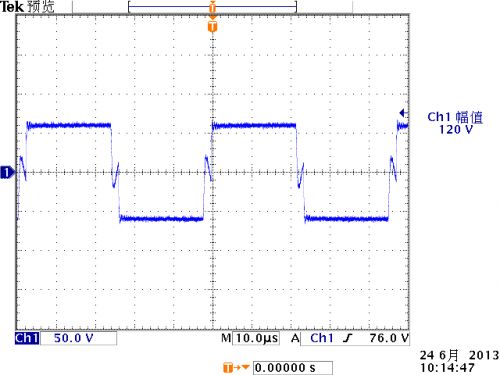

小弟逆變?nèi)珮螂娐罚敵鲋苯咏恿艘粋€(gè)含鐵芯的電感線圈，串了一個1歐的電阻，再串了一個1u的電容，測輸出電壓和所串電阻的電壓，目的是想測輸出電路的電容。波形如下：

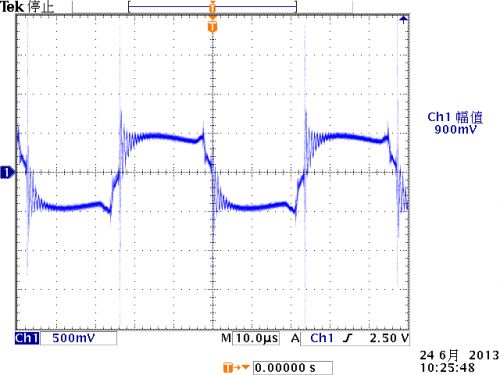

那個電阻電壓的波形怎么振蕩的那么厲害??！我希望電路諧振，但是看波形根本沒有諧振。這可怎么辦

全部回復(10)
正序查看
倒序查看
cheerduo
LV.3
2
2013-06-24 14:26

沒人回，繼續請教。我把負載改成了一個空心線圈，仿真的波形如下：



電流波形是虛線的。這是電路諧振下的電流，但是電流為什么不是正弦的？實驗測得波形和仿真基本類似。我仿真的串聯諧振負載：L=0.06m,C=1u,f=20k

0
回復
cheerduo
LV.3
3
2013-06-24 14:44
@cheerduo
沒人回，繼續請教。我把負載改成了一個空心線圈，仿真的波形如下：[圖片] 電流波形是虛線的。這是電路諧振下的電流，但是電流為什么不是正弦的？實驗測得波形和仿真基本類似。我仿真的串聯諧振負載：L=0.06m,C=1u,f=20k
電流不是正弦與RLC所串電阻大小有關系。這個問題我自己解決了，但是新問題又出現了，實驗輸出電壓波形怎么上下蹦 啊，這是什么原因啊
0
回復
2013-06-24 15:44
@cheerduo
電流不是正弦與RLC所串電阻大小有關系。這個問題我自己解決了，但是新問題又出現了，實驗輸出電壓波形怎么上下蹦啊，這是什么原因啊

有電路圖和波形圖更好

0
回復
2013-06-24 20:05
@cheerduo
沒人回，繼續請教。我把負載改成了一個空心線圈，仿真的波形如下：[圖片] 電流波形是虛線的。這是電路諧振下的電流，但是電流為什么不是正弦的？實驗測得波形和仿真基本類似。我仿真的串聯諧振負載：L=0.06m,C=1u,f=20k
你這不是諧振電路，是近電阻負載
0
回復
cheerduo
LV.3
6
2013-06-25 08:27
@順德老朱
你這不是諧振電路，是近電阻負載 [圖片]
確實，我也是這么覺得的。事實上我就串了一個1歐的電阻，我在想是我的那個含鐵芯的線圈電阻大呢，還是串的電容未匹配。線圈的靜態電阻其實是很小的
0
回復
cheerduo
LV.3
7
2013-06-25 08:33
@wangjinchao
有電路圖和波形圖更好
謝謝您的回復。電路就是個全橋逆變，直接接RLC的。
0
回復
2013-06-26 22:31
@cheerduo
確實，我也是這么覺得的。事實上我就串了一個1歐的電阻，我在想是我的那個含鐵芯的線圈電阻大呢，還是串的電容未匹配。線圈的靜態電阻其實是很小的

電流不可能是正弦波的

帶鐵芯的線圈，渦流損耗大，等效電阻高，這個是動態阻抗，靜態測量測量不出來

仿真條件和實際工況差很多，你不可能很準確仿真出所有條件

你這個仿真軟件是什么，saber嗎

0
回復
cheerduo
LV.3
9
2013-06-29 15:30
@米山人家
電流不可能是正弦波的帶鐵芯的線圈，渦流損耗大，等效電阻高，這個是動態阻抗，靜態測量測量不出來仿真條件和實際工況差很多，你不可能很準確仿真出所有條件你這個仿真軟件是什么，saber嗎
仿真時用的saber。確實是，我做了不少實驗，發現帶鐵芯的線圈頻率增大阻抗確實很大。升高電壓，電流上不去。我希望通過阻抗匹配把這個電流加上去，但現在一籌莫展
0
回復
igbtsy
LV.9
10
2013-06-29 16:44
@cheerduo
仿真時用的saber。確實是，我做了不少實驗，發現帶鐵芯的線圈頻率增大阻抗確實很大。升高電壓，電流上不去。我希望通過阻抗匹配把這個電流加上去，但現在一籌莫展
你沒有加負載何來阻抗匹配？現在你的情況就象我的功率輸出變壓器次級沒有加載一樣。當然我發生這樣的情況時是立即自動關激勵的，波形閃了一下就看不到了。
0
回復
cheerduo
LV.3
11
2013-07-02 08:34
@igbtsy
你沒有加負載何來阻抗匹配？現在你的情況就象我的功率輸出變壓器次級沒有加載一樣。當然我發生這樣的情況時是立即自動關激勵的，波形閃了一下就看不到了。
我的那個含鐵芯的線圈就是負載。那個鐵芯是一個能伸縮的棒，所以我需要給棒上纏著的驅動線圈一個交變電流，讓這個棒振起來?，F(xiàn)在的問題是頻率一高，電流就上不去了，所以我覺得要進行阻抗匹配
0
回復
