前段時間，打算DIY一個移動電源，于是四處購置原材料。首當其沖就是選擇怎樣的鋰電池，查了一下淘寶的“18650”條目，各家鋰電的價格和容量真是五花八門，價格低的低到1~2元，高的高到70一只;容量則想標多少就標多少，有一款電池容量竟標到4800(mAh)，人家進口芯的電池也就標個2000多，在淘寶上真是看得我眼花潦亂，無所適從!
不管怎樣，總得找一家試一烙鐵。找了個中等價格的店家，先買幾節回來看看再說。買了10元/節的紅色“神火”，上面堂而皇之標的容量為4200mAh，問店家實際容量幾何：店家貌似還老實，說：實際容量約2000左右!再問：左幾多，右?guī)锥?店家答曰：出入有100之?dāng)?shù)。真能如此，也算對得起那10元錢了，于是網購了4節回來。是不是真有2000，心中甚為狐疑，于是做了個簡易的鋰電池容量測定儀，那怕上當吃虧也要虧在明處!

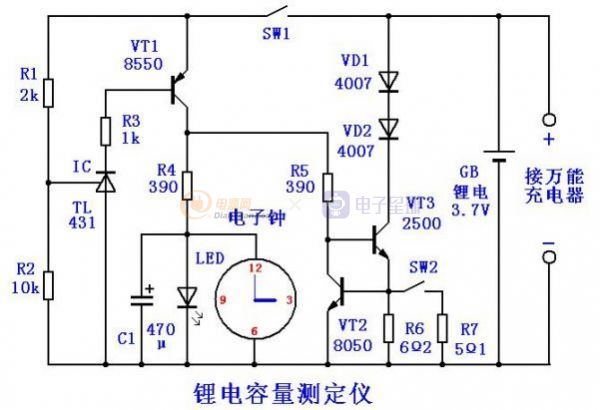

電路見下圖：
電壓檢測由TL431擔任，當鋰電電壓高于3V時TL431導通，VT1此時提供足夠的電壓驅動用來計時的指針式電子鐘，使其開始計時。同時也為恒流產生電路VT2、VT3提供足夠的基極電流，使VT3開始恒流放電。開關SW2斷開時放電電流為100mA，合上后放電電流為200mA。當鋰電池放電電壓下降到3V以下時，電壓檢測器件TL431斷路，使VT1、VT2、VT3均停止工作，VT3停止放電，電子鐘也同時停止計時。我們根據放電電流和電子鐘的走時時間即可算出鋰電池的容量。
測量步驟：
1. 將鋰電池充電到4.2V，就用手機萬能充給待測電池充電。
2. 將電子鐘撥到0點，并接到測試儀的相應端口(見圖1);
3. 根據電池容量的大小選擇放電電流為100mA或200mA;
4. 合上開關SW1，這時指示燈LED應該點燃，時鐘開始走時;
5. 直到時鐘停走，指示燈熄滅，電路自動停止放電;
6. 及時斷開開關SW1，使電池完全斷電。
記下放電終止時間：可以看到時間指示為9小時又13分。
將時鐘所計時間以小時為單位乘以放電電流即得電池實測容量。
9小時13分=9.22小時
9.22h×200mA=1844mAh
還好，跟賣家所說的2000mAh不算太離譜!
！
