【我是工程師】討論電動四輪100AH以上的鉛酸蓄電池的均衡問題

     提前說明:我在此處所說的均衡問題,不是充電或放電過程中的均流,而是鉛酸蓄電池使用時,造成各個蓄電池間的電壓不一樣,把蓄電池組之間的各個12V的蓄電池組成一個聯系,當個別電池電壓過高時,由過高電壓的蓄電池往電壓低的蓄電池充電,直至各節電池的電壓基本相同。

     現在有很多電動四輪車,中低端的很多都用的是免維護電池,電池容量一般在100AH以上。在長期的大電流充放電后,電池之間的差別就很明顯,對電池的壽命和容量造成很大的影響!

     看了一些關于電池均衡的問題,一直沒找到明確的結果!關于這方面,有幾點疑問,想請大家一起討論一下。

      1、電池均衡對電池的影響。以4節12V120AH電池串接為例,如果加入均衡器后,對單節電池的電壓進行均衡后(充電和放點時可能實現不了均衡),對電池壽命,電池的使用能有什么樣的改善嗎?

      2、均衡方式所需均衡電流的大小:

1

如圖所示的方式均衡,對于一組48V120AH的蓄電池,平均2天一次重放電循環,應該用多大的均衡電流才能起到作用?

     3、是否有此類功能的產品?如果有的話,我可以做實驗試試~~最后不要我用了一次還沒用完就炸掉的這樣的東西!

如果有成熟的東西的話,歡迎大家推薦下~如果沒有的話,我們下個再一起討論下怎么做!



全部回復(89)
正序查看
倒序查看
2015-03-22 05:21
可以做個DC~DC12轉48的轉換器,這樣四個電池就可以并聯使用,充放了?。?/div>
0
回復
2015-03-22 12:12
@chenshixing
可以做個DC~DC12轉48的轉換器,這樣四個電池就可以并聯使用,充放了??!
我所說的蓄電池的電流比較大的,DC-DC12轉48的話,輸入電流要達到100A了,成本,故障率都沒法保證~并聯充電如果不均流的話,還不如串聯充電呢,最少電流相等!
0
回復
2015-03-22 12:47
這個問題太好解決了,你用4個12V充電器每個充電器充一個電池不就行了,就是成本高一點罷了.
0
回復
2015-03-24 19:20
@zhhjun1982
我所說的蓄電池的電流比較大的,DC-DC12轉48的話,輸入電流要達到100A了,成本,故障率都沒法保證~并聯充電如果不均流的話,還不如串聯充電呢,最少電流相等!
我的電池是兩個100安時串聯使用,用久一點也有此問題,充電器輸出電壓28.8v,但是一個電瓶已到15.1v,另一個才13.7v,顯然電壓不均衡,之前已用12v充電器單獨充過,過幾天又不平均了。后來在每個電瓶上加了個限壓電路,這樣單個電瓶充滿后都沒有超過14.5v,在滿電情況下兩個電瓶電壓比較均衡。對了,我的電路是用431搭焊的,只需幾個元件。
0
回復
羅江水
LV.5
6
2015-03-25 21:36
說來容易,做起來有點難,我的想法是在48伏電池組加一大功率逆變變壓分別向四組電池可控充電,當檢測電路測得那路電池電壓底就開通對應的開關管進行充電,電池電壓相差不多時控制電路使逆變部分休眠,電量到下限后逆變充電也要休眠。
0
回復
2015-03-25 22:12
@羅江水
說來容易,做起來有點難,我的想法是在48伏電池組加一大功率逆變變壓分別向四組電池可控充電,當檢測電路測得那路電池電壓底就開通對應的開關管進行充電,電池電壓相差不多時控制電路使逆變部分休眠,電量到下限后逆變充電也要休眠。
別妄想了,
0
回復
zucc508
LV.5
8
2015-03-26 13:15
這個問題好解決啊,我們就有做這樣的
0
回復
tamg88855
LV.3
9
2015-03-26 16:33
@1107322037
我的電池是兩個100安時串聯使用,用久一點也有此問題,充電器輸出電壓28.8v,但是一個電瓶已到15.1v,另一個才13.7v,顯然電壓不均衡,之前已用12v充電器單獨充過,過幾天又不平均了。后來在每個電瓶上加了個限壓電路,這樣單個電瓶充滿后都沒有超過14.5v,在滿電情況下兩個電瓶電壓比較均衡。對了,我的電路是用431搭焊的,只需幾個元件。

能給個圖紙么?我正找這個電路呢~自己又不會做~~非常感謝

0
回復
wangshujun
LV.8
10
2015-03-27 10:14
對于12v電池這樣考慮是沒意義的,因為鉛酸的單體是2v的,如果48v系統那么最好是用24個能量轉移的小dcdc
0
回復
zhhjun1982
LV.4
11
2015-03-27 11:19
@1107322037
我的電池是兩個100安時串聯使用,用久一點也有此問題,充電器輸出電壓28.8v,但是一個電瓶已到15.1v,另一個才13.7v,顯然電壓不均衡,之前已用12v充電器單獨充過,過幾天又不平均了。后來在每個電瓶上加了個限壓電路,這樣單個電瓶充滿后都沒有超過14.5v,在滿電情況下兩個電瓶電壓比較均衡。對了,我的電路是用431搭焊的,只需幾個元件。
每個電池上都加上限壓14.5V,那如果4塊電池中有一個限壓起作用了,是不是在充電過程中短路此塊電池?那么充電機輸出的電壓由其他3塊承擔,豈不是都保護了嗎?
0
回復
zhhjun1982
LV.4
12
2015-03-27 11:22
@wangshujun
對于12v電池這樣考慮是沒意義的,因為鉛酸的單體是2v的,如果48v系統那么最好是用24個能量轉移的小dcdc
對于大容量的鉛酸免維護電池,再每個單節上增加保護板和電池管理系統是不現實的,成本和價格是最大的問題!不像從根本上解決問題,只是用開始我提的這種方式,延長電池的使用壽命!讓電池能實現更多的循環,而不鼓!免維護的電池,我看到壞的,一換換一組,其實一般只有一節鼓的~~
0
回復
zhhjun1982
LV.4
13
2015-03-27 11:24
@水鄉電源
別妄想了,
能具體說說原因嗎?
0
回復
1107322037
LV.4
14
2015-03-28 20:56
@zhhjun1982
每個電池上都加上限壓14.5V,那如果4塊電池中有一個限壓起作用了,是不是在充電過程中短路此塊電池?那么充電機輸出的電壓由其他3塊承擔,豈不是都保護了嗎?
我現在用的是兩只串聯,估計四只電池也不會有問題,當其中一只起作用,只是將這只電池限壓在14.5v,不會短路也不會斷開,和其它電池?zé)o關,由于是串聯充電,電流相等,平衡了這只電池,電壓相當于給了其它電池,所以幾只電壓就平衡了。其實就是一個并聯穩壓電路,這個電路在電池過壓時,是消耗多余功率的,沒有過壓時待機電流幾毫安。我的太陽能充電電流是10A左右,消耗多余功率也沒事,只要電瓶安全。
0
回復
冰上鴨子
LV.10
15
2015-03-30 09:28
@zhhjun1982
對于大容量的鉛酸免維護電池,再每個單節上增加保護板和電池管理系統是不現實的,成本和價格是最大的問題!不像從根本上解決問題,只是用開始我提的這種方式,延長電池的使用壽命!讓電池能實現更多的循環,而不鼓!免維護的電池,我看到壞的,一換換一組,其實一般只有一節鼓的~~
之前考慮過,并充串放。可以實現,用機械接口就可以,但是我沒遇到那個整車廠愿意改的
0
回復
2015-03-30 09:52
本人已經申請專利解決此問題。解決辦法是一節電池并聯一個DCDC,這個DCDC只有在電池充到一定電壓之后才啟動,把多余的能量回饋給充電器給其他沒有充滿的電池充電。
0
回復
xd285070
LV.7
17
2015-03-30 10:48
@xzszrs
本人已經申請專利解決此問題。解決辦法是一節電池并聯一個DCDC,這個DCDC只有在電池充到一定電壓之后才啟動,把多余的能量回饋給充電器給其他沒有充滿的電池充電。[圖片]
,像電池mppt
0
回復
zy19860818
LV.2
18
2015-04-02 16:36
@tamg88855
能給個圖紙么?我正找這個電路呢~自己又不會做~~非常感謝

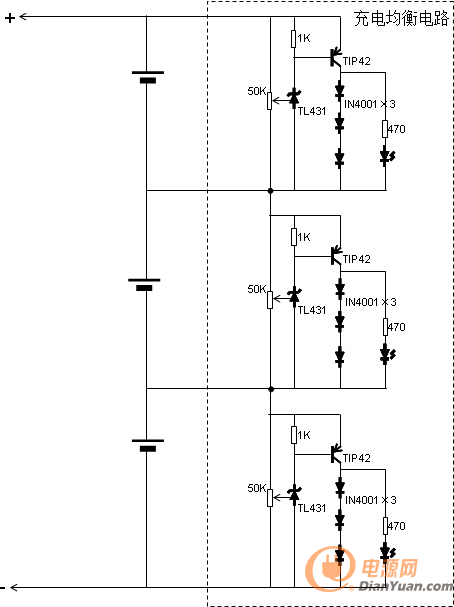

這是一個手機電池的均衡電路



0
回復
2015-04-05 11:27
@xzszrs
本人已經申請專利解決此問題。解決辦法是一節電池并聯一個DCDC,這個DCDC只有在電池充到一定電壓之后才啟動,把多余的能量回饋給充電器給其他沒有充滿的電池充電。[圖片]
鐘工此法甚妙
0
回復
2015-04-06 10:03
@水鄉電源
別妄想了,
怎么是妄想呢?關鍵在于電池電壓檢測電路的低功耗待機,目前我們已經解決。電池電壓檢測控制輔助電源的通斷,這樣就可以控制DCDC的啟動與否,現在已經申請專利。
0
回復
羅江水
LV.5
21
2015-04-08 17:53
@xzszrs
怎么是妄想呢?關鍵在于電池電壓檢測電路的低功耗待機,目前我們已經解決。電池電壓檢測控制輔助電源的通斷,這樣就可以控制DCDC的啟動與否,現在已經申請專利。
司令你的思路能大體的說下嗎?
0
回復
2015-04-08 18:16
@xzszrs
本人已經申請專利解決此問題。解決辦法是一節電池并聯一個DCDC,這個DCDC只有在電池充到一定電壓之后才啟動,把多余的能量回饋給充電器給其他沒有充滿的電池充電。[圖片]
幾節還可以玩一下,上百節估計沒戲
0
回復
2015-04-09 09:31
@qinzutaim
幾節還可以玩一下,上百節估計沒戲[圖片]

也是一樣啊,就上百個DCDC,怎么沒戲?難道你懷疑DCDC電壓升不了這么高?要是體積DCDC也可以做的到很小的,而且可以外置啊。

0
回復
NTGY
LV.4
24
2015-04-11 14:37

鉛酸免維護電池在使用的過程中,一般用戶是不可能把電池的電全放空了,再充電,而且這樣的深放電對電池壽命會影響。

但是:長時間的淺放電重復的充電,導致了電池組電池個體不平衡的現象。這種情況只有經過3-4次深放電(放空電),又要涓流充電控制比較好的充電器長時間補充充足每個電瓶,3-4次重復這樣方式就可以使電池組個體平衡。其他任何辦法都不可行。(如果有電池已經久用AH量極度減小的電池,神仙都難補救,只有更換)。

所以充電機對電池充電的控制性能要好,不一定是充電電流大的充電機就好。

0
回復
NTGY
LV.4
25
2015-04-11 14:39
@xzszrs
本人已經申請專利解決此問題。解決辦法是一節電池并聯一個DCDC,這個DCDC只有在電池充到一定電壓之后才啟動,把多余的能量回饋給充電器給其他沒有充滿的電池充電。[圖片]
天方夜譚,那有你這樣的做法。
0
回復
NTGY
LV.4
26
2015-04-11 14:49
@NTGY
鉛酸免維護電池在使用的過程中,一般用戶是不可能把電池的電全放空了,再充電,而且這樣的深放電對電池壽命會影響。但是:長時間的淺放電重復的充電,導致了電池組電池個體不平衡的現象。這種情況只有經過3-4次深放電(放空電),又要涓流充電控制比較好的充電器長時間補充充足每個電瓶,3-4次重復這樣方式就可以使電池組個體平衡。其他任何辦法都不可行。(如果有電池已經久用AH量極度減小的電池,神仙都難補救,只有更換)。所以充電機對電池充電的控制性能要好,不一定是充電電流大的充電機就好。

建議電動四輪車的用戶,遇到只有的情況,開車直到電池沒有電了,先不充電,只開電門鎖,開小燈或大燈,直到燈不亮了,然后用充電機一次充到自動關機,關閉電源后,幾分鐘。再次開機。充足了電后才使用。反復3-4次這樣放電充電,就可以把不平衡的電池充足。要是情況沒有改變,只有到電動車維修點用電池測試儀檢測找出已經AH量極度過小的電池更換掉了。

注意:不建議長期這樣充電,鉛酸電池深度放電會影響電池壽命的。使用2個月3-4次這樣方式充電是可以的。

0
回復
NTGY
LV.4
27
2015-04-11 15:02
@NTGY
建議電動四輪車的用戶,遇到只有的情況,開車直到電池沒有電了,先不充電,只開電門鎖,開小燈或大燈,直到燈不亮了,然后用充電機一次充到自動關機,關閉電源后,幾分鐘。再次開機。充足了電后才使用。反復3-4次這樣放電充電,就可以把不平衡的電池充足。要是情況沒有改變,只有到電動車維修點用電池測試儀檢測找出已經AH量極度過小的電池更換掉了。注意:不建議長期這樣充電,鉛酸電池深度放電會影響電池壽命的。使用2個月3-4次這樣方式充電是可以的。

樓主所說的情況是電池組常見得,智能充電機如果帶有良好的涓流充電功能就可以減免這樣的電池不平衡現象。

好的充電機能保證電池壽命的原因就在這里。

涓流充電就是保證電池組每只電瓶都得到充足的效果,每次充電時間可能加長,

0
回復
st.you
LV.10
28
2015-04-13 13:21
@xzszrs
本人已經申請專利解決此問題。解決辦法是一節電池并聯一個DCDC,這個DCDC只有在電池充到一定電壓之后才啟動,把多余的能量回饋給充電器給其他沒有充滿的電池充電。[圖片]
這種類似辦法多了去了,專利能批下來,也就是交錢拿證的事。
0
回復
hw865
LV.6
29
2015-04-14 10:05
@xzszrs
也是一樣啊,就上百個DCDC,怎么沒戲?難道你懷疑DCDC電壓升不了這么高?要是體積DCDC也可以做的到很小的,而且可以外置啊。

不用上百個DCDC雙向源很簡單的解決,缺點就是控制復雜,效率略低.

0
回復
2015-04-14 12:05
@st.you
這種類似辦法多了去了,專利能批下來,也就是交錢拿證的事。[圖片]

我看了很多人家的專利都是充電器變成多路DCDC給每一個單體充電。這樣DCDC的功率要很大,電流要很大,損耗很大。我的DCDC只工作在電池快充滿階段,所以功率不用很大,損耗低。

0
回復
2015-04-14 12:07
@NTGY
天方夜譚,那有你這樣的做法。
正因為沒有人這么做才能申請專利啊。
