EMI輻射118MHZ地方輻射過不了，求改善方法

QQ圖片20150624161033

QQ圖片20150624161043

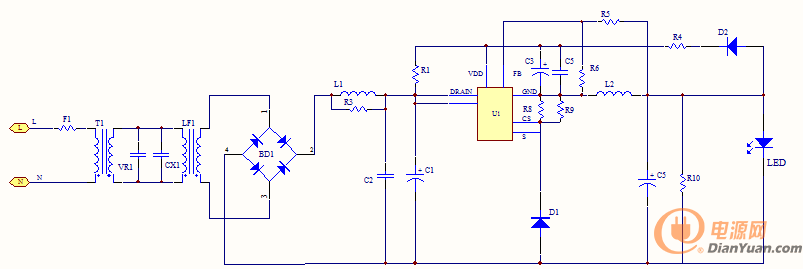

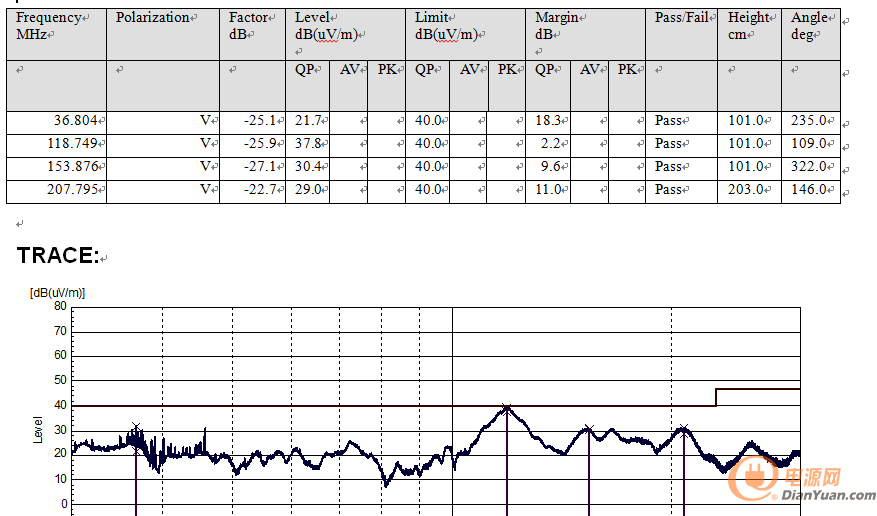

第一個共模電感是磁環共模，第二個共模是EE型共模。這是一款20W吸頂燈電路，認證機構測試輻射在118.7MHZ地方余量只有2.2DB，認證機構要求要5DB余量才出報告，求解決該點改善方法。

全部回復(13)
正序查看
倒序查看
2015-06-24 23:14
共模電感主要對150KHZ到30MHZ傳到改善比較明顯，100MHZ輻射的話，不清楚共模電感的衰減效果怎么樣，當時做的時候有沒有多串幾個或者是加個共模濾波器試試，還有你的成品加屏蔽之類的試試
0
回復
2015-06-25 10:00
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2015-06-25 15:01

1、D1兩端增加阻容吸收。

2、驅動可以調嗎？如果可以驅動調小。但要重新確定溫度是否滿足要求。

0
回復
2015-06-25 20:42
這共模電感怎么有點像變壓器呢
0
回復
xyx11
LV.6
6
2015-06-25 21:53

串工字電感試試，只繞1層，不要太緊

0
回復
david0015
LV.4
7
2015-08-03 11:39
@xyx11
串工字電感試試，只繞1層，不要太緊
給輸出端加一9*5*3的工模電感（200-400uH)搞定
0
回復
andy6
LV.6
8
2015-10-28 10:18
@david0015
給輸出端加一9*5*3的工模電感（200-400uH)搞定

1.可以在輸出整流管上串磁珠

2.MOSFET的D與S極之間加一個吸收電路

3.變壓器外圍加銅箔等

0
回復
jia5
LV.5
9
2016-05-17 17:13
@andy6
1.可以在輸出整流管上串磁珠2.MOSFET的D與S極之間加一個吸收電路3.變壓器外圍加銅箔等

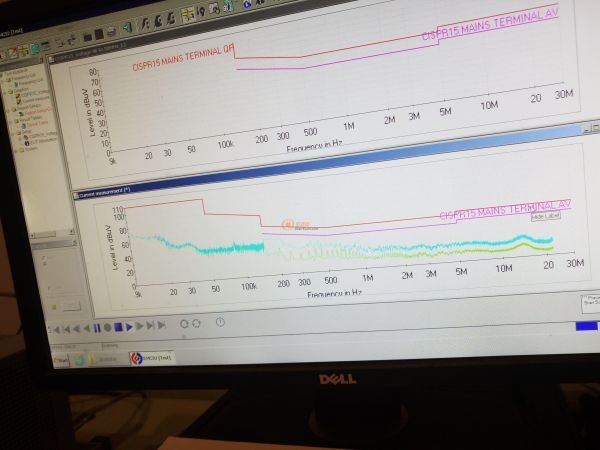

高手們來看一下我的這個怎么整。謝謝  搞了幾次了都不過（100W24V OB2203+6563+同步整流）傳導還行，就是輻射就不行了。變壓器也加了屏蔽驅動也用到100R了 MOS管的D也加了磁珠。IC供電也用了慢管。但還是不行啊。各位大哥們請幫幫忙出點招吧。謝謝

0
回復
jia5
LV.5
10
2016-05-17 17:15
@jia5
高手們來看一下我的這個怎么整。謝謝 搞了幾次了都不過[圖片]（100W24VOB2203+6563+同步整流）傳導還行，就是輻射就不行了。變壓器也加了屏蔽驅動也用到100R了MOS管的D也加了磁珠。IC供電也用了慢管。但還是不行啊。各位大哥們請幫幫忙出點招吧。謝謝[圖片][圖片][圖片]
CLX-MF100A12ALG.pdf這個是100W12V的原理圖
0
回復
creater
LV.6
11
2016-05-17 17:20
@jia5
CLX-MF100A12ALG.pdf這個是100W12V的原理圖
D7  用1N5408G
0
回復
jia5
LV.5
12
2016-05-18 09:28
@creater
D7 用1N5408G

這個我有用過IN4007，還有大家不都是慢管嗎？有什么分別嗎？還有別的方法嗎？

0
回復
jia5
LV.5
13
2016-05-18 09:31
@creater
D7 用1N5408G
還有有試過斷開PFC好那么一點點
0
回復
2016-05-24 15:12
@jia5
CLX-MF100A12ALG.pdf這個是100W12V的原理圖
請問樓主，同步整流的U1，是什么  IC 呢？？
