光耦二極管并聯電阻是為什么？

光耦并聯二極管

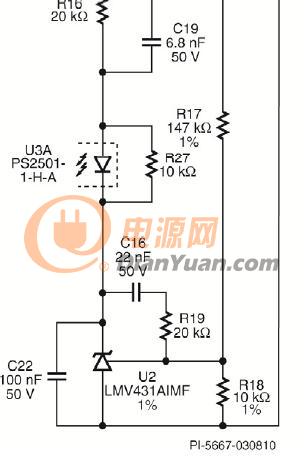

光耦U3A并聯R27有什么作用。

全部回復(12)
正序查看
倒序查看
謝厚林
LV.12
2
2016-04-11 10:17

一般使用為了保證431的工作電流，431一般需要1mA的電流。 所以很多設計的R27為1K。

0
回復
gxg1122
LV.10
3
2016-04-11 18:01
@謝厚林
一般使用為了保證431的工作電流，431一般需要1mA的電流。所以很多設計的R27為1K。
同意謝版主的。增大電流用的
0
回復
飛翔2004
LV.10
4
2016-05-17 09:11
@gxg1122
同意謝版主的。增大電流用的
不是增大電流，一般使用為了保證431的工作電流.
0
回復
tabing_dt
LV.10
5
2016-06-01 23:14
@謝厚林
一般使用為了保證431的工作電流，431一般需要1mA的電流。所以很多設計的R27為1K。
這個R27取值有計算公式計算的嗎？還是根據經驗值選取的呢？
0
回復
x34242980
LV.9
6
2016-07-13 16:56
@tabing_dt
這個R27取值有計算公式計算的嗎？還是根據經驗值選取的呢？
下面的TL431需要工作電源也就是電流，所以就有了R27為1K-4.7K都有的可能是要看你的上面的電壓。
0
回復
2016-07-13 23:44
@tabing_dt
這個R27取值有計算公式計算的嗎？還是根據經驗值選取的呢？

有計算公式的.

目的就是滿足在任何情況下431 只是有1mA的電流,才不會引起431不工作.反饋斷開的情況. 一般431 工作1-100mA

0
回復
2016-08-03 23:51
為了給穩壓芯片TL431提供大于1ma的工作電流。
0
回復
truim333
LV.9
9
2016-08-04 11:32
@謝厚林
一般使用為了保證431的工作電流，431一般需要1mA的電流。所以很多設計的R27為1K。
這個電路為什么是10k歐姆，這樣電流就只有0.1mA，還能啟動光耦么
0
回復
2016-08-04 20:06
@眼睛里的海
為了給穩壓芯片TL431提供大于1ma的工作電流。
TL431需要工作電流，R27就是來提供供電電流的阻值可能就要看工作的電壓了。
0
回復
gdhe342
LV.9
11
2016-09-03 13:21
@謝厚林
一般使用為了保證431的工作電流，431一般需要1mA的電流。所以很多設計的R27為1K。
1k保證有1mA，但是這個圖上怎么會是10K的電阻呢？
0
回復
dy-mb2U9pBf
LV.8
12
2022-08-24 15:22

增加電流

0
回復
謝厚林
LV.12
13
2022-08-26 22:42
@dy-mb2U9pBf
增加電流

非常對，給431增加一個偏置電流
