關于PC817輸出電流放大問題

我想達成一個外部觸發的電路，想要在LED正極處著手，所以想到用PC817光耦，接外部PWM信號的來控制正極是否有24V來達成高電平觸發的效果，但是，因為電路滿載的電流是3.5A，明顯PC817是無法通過這么大的電流的，那么我想問一下，有沒有什么可以把他的輸出電流放大到3.5A的方法
全部回復(9)
正序查看
倒序查看
堀久光
LV.2
2
2016-12-16 16:20

0
回復
2016-12-16 17:32
用PC817驅動mos管試試。
0
回復
高頻機
LV.2
4
2016-12-17 17:45
@堀久光
[圖片]
加個三極管也行
0
回復
堀久光
LV.2
5
2016-12-19 09:40
@ymyangyong
用PC817驅動mos管試試。
用PC817驅動MOS管有什么具體的方案嗎，曾經用PC817試過驅動MOS管，但是每次都是PC817不能正常工作
0
回復
堀久光
LV.2
6
2016-12-19 09:41
@高頻機
加個三極管也行
加個三極管就能讓1mA左右的電流變成3.5A的電流嗎？主要這個電流太大了，不知道如何放大
0
回復
堀久光
LV.2
7
2016-12-19 10:11
@高頻機
加個三極管也行
我想請問MMBT3904LT1這個三極管是否可以將12V直接接入基極，仿真軟件并沒有報錯，但是我不知道這個方法的可行性是否較高，我才剛剛?cè)胄?，問的問題可能比較弱智，希望不要介意
0
回復
堀久光
LV.2
8
2016-12-19 10:40
@堀久光
加個三極管就能讓1mA左右的電流變成3.5A的電流嗎？主要這個電流太大了，不知道如何放大

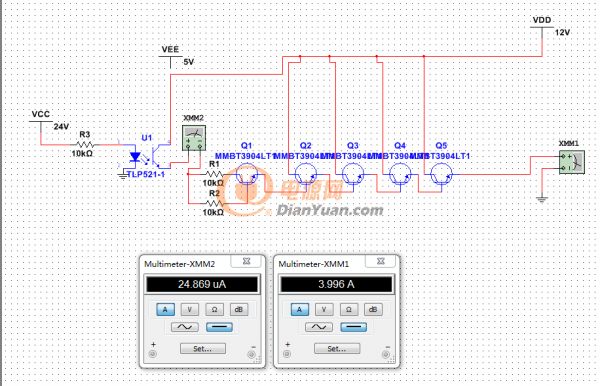

您看，這樣接可以嗎，這樣雖然是達到目標了，但是我不知道這樣接是否可行

0
回復
堀久光
LV.2
9
2016-12-19 16:36
@堀久光
加個三極管就能讓1mA左右的電流變成3.5A的電流嗎？主要這個電流太大了，不知道如何放大

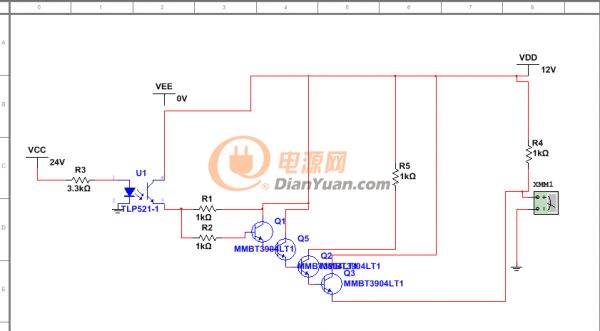

我想請問用達林頓接法是否可以，但是我目前用仿真軟件試了一下，仍然需要多個三極管，且不知道接法是否正確，還希望指正，我這里測出來是2.744A

0
回復
2016-12-22 11:51
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
