奇怪的TL 494 8腳和11腳波形

各位大師，

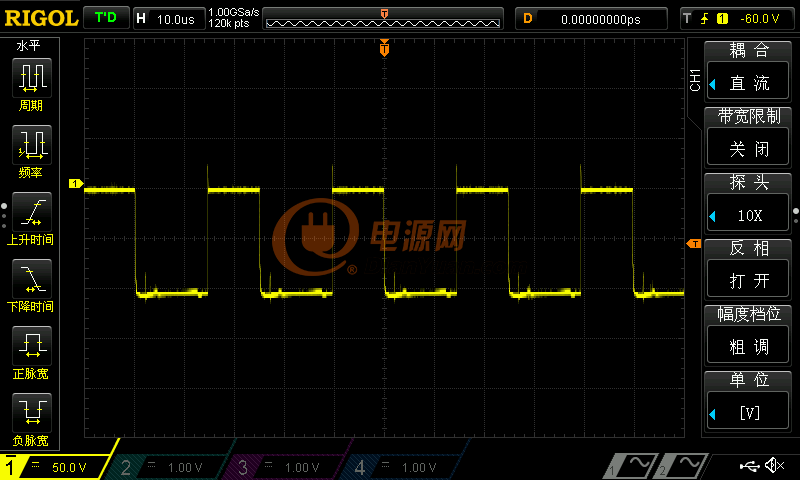

我們搞了個900W的電源，在測494的8腳和11腳波形時，它是下面這種狀態，是哪里有問題呢？請大家給個建議。

DS1Z_QuickPrint2

222





全部回復(9)
正序查看
倒序查看
mild2
LV.5
2
2016-12-28 10:32
剛才將Q1, Q2拆下來后，上圖波形的下面紅圈的毛刺沒有了，不知怎么回事。
0
回復
2016-12-28 10:33
已經被添加到社區經典圖庫嘍
http://www.e-ticket.cn/bbs/classic/
0
回復
2016-12-28 10:57
@電源網-fqd
已經被添加到社區經典圖庫嘍http://www.e-ticket.cn/bbs/classic/
你那能量以經透過Q4, 與Q2灌到IC內部，因?yàn)樵谒绤^(qū)有上下都不導通區間，DriverTransformer 用中心抽頭，中點接Vcc兩端再接Driver輸出..
0
回復
mild2
LV.5
5
2016-12-28 11:44
@juntion
你那能量以經透過Q4,與Q2灌到IC內部，因?yàn)樵谒绤^(qū)有上下都不導通區間，DriverTransformer用中心抽頭，中點接Vcc兩端再接Driver輸出..

謝謝回復，目前我還沒有焊變壓器上去，只是在供電腳給了個12V的電壓。波形就變成這樣了。

0
回復
2016-12-28 12:07
@mild2
謝謝回復，目前我還沒有焊變壓器上去，只是在供電腳給了個12V的電壓。波形就變成這樣了。
如果是沒變壓器的波形那你Driver用反了，吧C1, C2接VCC, E1, E2, 各接Driver的B極，在B極用一顆1K電阻下地......
0
回復
mild2
LV.5
7
2016-12-28 12:22
@juntion
你那能量以經透過Q4,與Q2灌到IC內部，因?yàn)樵谒绤^(qū)有上下都不導通區間，DriverTransformer用中心抽頭，中點接Vcc兩端再接Driver輸出..

不好意思，這點不明白，能否畫一下給我？謝謝幫忙，我整了2天了。

0
回復
2016-12-28 13:39
@mild2
不好意思，這點不明白，能否畫一下給我？謝謝幫忙，我整了2天了。

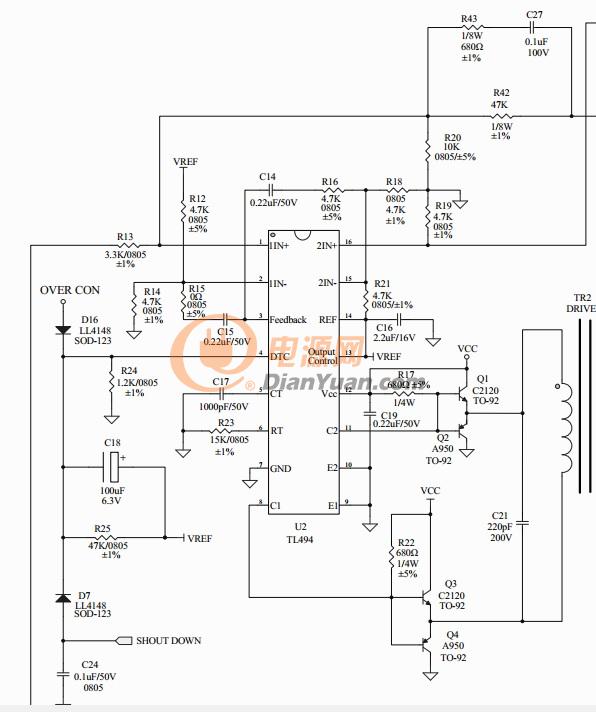

像這樣

0
回復
mild2
LV.5
9
2016-12-28 13:43
@juntion
像這樣[圖片]
謝謝，其實我這個電路以前也用過，一點都沒有改，沒有問題。不知為什么現在重新搞一下，就不行了。
0
回復
2016-12-28 13:55
@mild2
謝謝，其實我這個電路以前也用過，一點都沒有改，沒有問題。不知為什么現在重新搞一下，就不行了。

是麼?因?yàn)槟隳遣ㄐ褪菑腃1或C2量測的, 若C點為High , 那Driver 也為High , 反之 C點為L(zhǎng)ow , Driver也為L(zhǎng)ow , 這樣的話兩個波形在沒有回授下已經出現

死區, 後端如何推的動? 正常輸出是Drv1與Drv2 , High信號有一部份相重疊, 回授後, 才出現死區......

不然你檢查1IN+與2IN+ 兩腳是否有電壓, 還有DTC 電壓幾伏, 那個電容100uF好像大了點..........
