充電器炸板問題，求高手指導

先附上原理圖

CH-003.pdf

我們一個如附件圖充電器產品，在老化過程容易炸機，請各位高手予以分析指導。

謝謝

ykfuguang@163.com







CH-003.pdf

全部回復(11)
正序查看
倒序查看
井底蛙
LV.7
2
2017-02-21 14:55
R6（101）過大。
0
回復
2017-02-21 16:42
R4是多余的。建議測下Q1DS和CS采樣波形。
0
回復
ykfuguang
LV.2
4
2017-02-21 17:07
@井底蛙
R6（101）過大。

謝謝，我看資料介紹22歐姆，不知如何？

0
回復
ykfuguang
LV.2
5
2017-02-21 17:09
@ymyangyong
R4是多余的。建議測下Q1DS和CS采樣波形。

謝謝版主。

我知道Q1 DS波形，那么CS是哪里？如何測試？

0
回復
ykfuguang
LV.2
6
2017-02-21 17:33

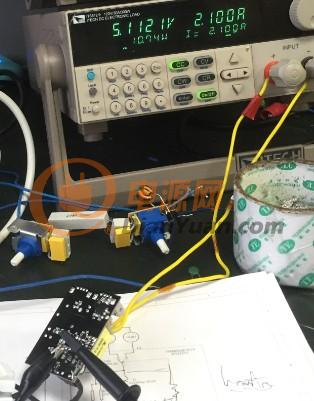

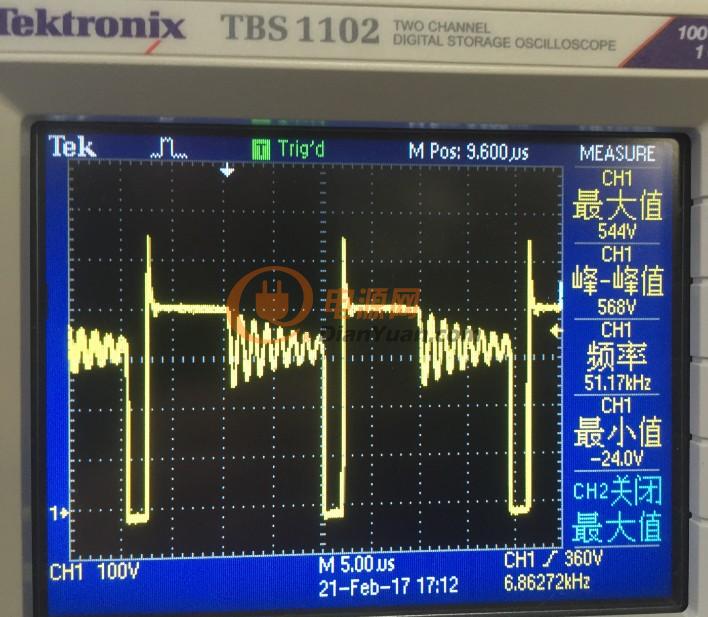

補充測試圖，便于高手分析指導。



0
回復
2017-02-21 17:42
@ykfuguang
補充測試圖，便于高手分析指導。[圖片][圖片][圖片][圖片]
CS就是RS1、RS2上的電流采樣信號。
0
回復
yanshuyin
LV.4
8
2017-02-22 09:06
R6過大了，改到22R,最好加個1N4148來加速關斷，把變壓器圖紙發上來看一下
0
回復
ykfuguang
LV.2
9
2017-02-22 09:30
@ymyangyong
CS就是RS1、RS2上的電流采樣信號。

謝謝版主，知道了。

0
回復
ykfuguang
LV.2
10
2017-02-22 09:40
@yanshuyin
R6過大了，改到22R,最好加個1N4148來加速關斷，把變壓器圖紙發上來看一下

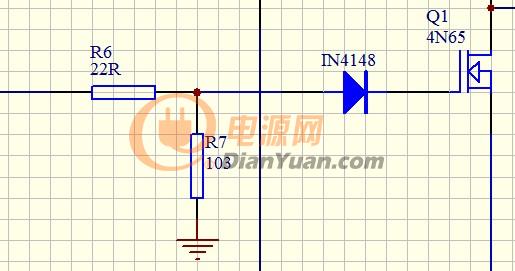

   IN4148  這樣加嗎？



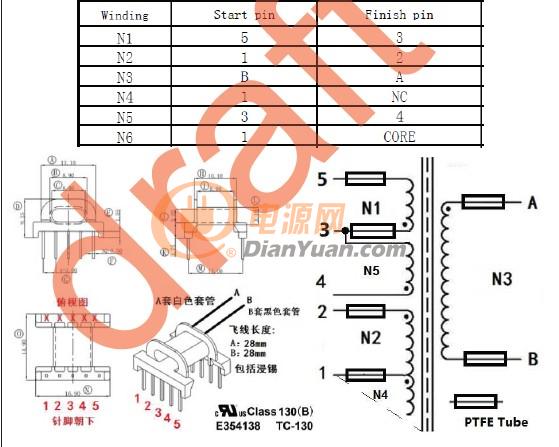

變壓器圖紙如下，請幫助分析。





0
回復
ykfuguang
LV.2
11
2017-02-22 09:44
@yanshuyin
R6過大了，改到22R,最好加個1N4148來加速關斷，把變壓器圖紙發上來看一下

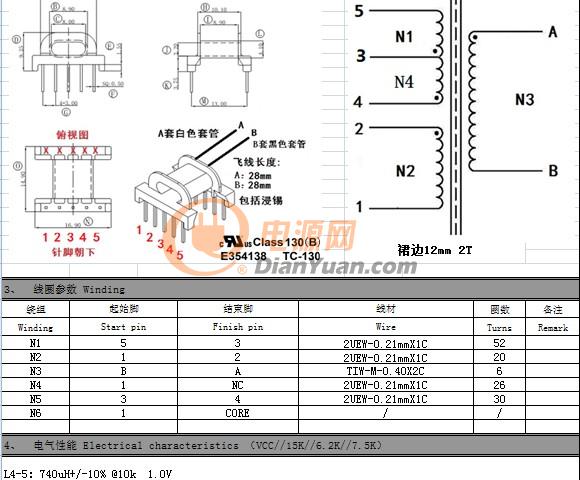

變壓器圖紙：請參考分析。



0
回復
linepro
LV.7
12
2017-02-22 10:59
@ykfuguang
變壓器圖紙：請參考分析。[圖片]

我看了一下圖紙和大家的回復，估計炸雞原因是反峰過高，同時關斷存在米勒震蕩

R4改到10-22

R6改小一點，反并聯一個4148. 變壓器設計沒有問題。除非工藝。
