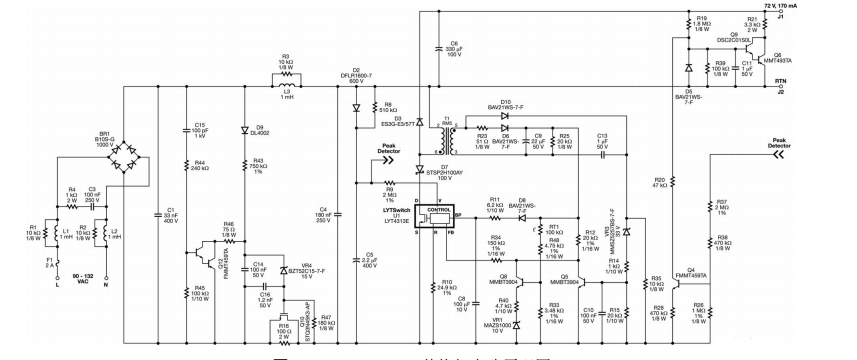

使用LYT4313設計的12 W可控 硅調光LED驅動器

Lytswitch-4系列的產品適合驅動LED燈串，具有單級功率因數校正(PFC)及精確恒流(CC)輸出，開發的電源元件數量少、印刷電路板(PCB)占用面積小，成本低，并且有 極高能效，在120 VAC輸入下效率>88% 。同時芯片具有空載保護、短路保護 等多重保護功能。

采用LYT4313設計的電源，可在輸入電壓范圍90 VAC-132 VAC內進行 工作，輸出電壓72VDC，輸出電流170mA?？商峁└吖β室驍?shù)0.95，設的PCB可裝入標準BR40 LED替換燈。輸出采用非隔離式，夠?qū)㈦娫摧敵龊蚅ED負載與用戶隔離。

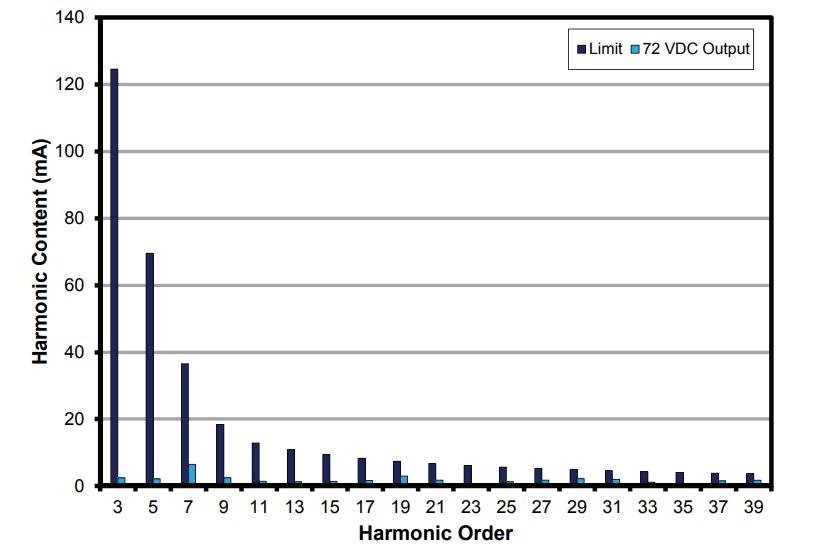

測試諧波分量很小， 滿足標準要求，測試數據如下

全部回復(45)
正序查看
倒序查看
紫蝶
LV.9
2
2022-10-10 11:19

當內部溫度升高時，吸收電流就會隨之增大，從而降低輸出 電流。如果R33為11 kΩ，這種電流均分將從U1達到約110°C時開始。

0
回復
紫蝶
LV.9
3
2022-10-10 11:20

偏置繞組電壓用來間接地反映輸出電壓的高低，而無需使用次級側反饋元件。

0
回復
2022-10-10 14:33
@紫蝶
偏置繞組電壓用來間接地反映輸出電壓的高低，而無需使用次級側反饋元件。

偏置繞組上 的電壓與輸出電壓成比例，由偏置繞組與主繞組之間的匝數比決定。

0
回復
k6666
LV.9
5
2022-10-10 18:11
@紫蝶
偏置繞組電壓用來間接地反映輸出電壓的高低，而無需使用次級側反饋元件。

當無負載情況出現過壓時，偏置繞組電壓將會升高， 將FB引腳電流拉低IFB(AR)閾值點以下。

0
回復
k6666
LV.9
6
2022-10-10 18:12
@奮斗的青春
偏置繞組上的電壓與輸出電壓成比例，由偏置繞組與主繞組之間的匝數比決定。

空載的時候驅動器進入自動重啟動模式， 限制輸出電壓升高到輸出電壓額定值以上。

0
回復
fengxbj
LV.8
7
2022-10-10 19:36
@紫蝶
偏置繞組電壓用來間接地反映輸出電壓的高低，而無需使用次級側反饋元件。

LYT4313在于調光工作時，會在放電工作期間通過D6的整流和C9的濾波，經電感的額外輔助繞組獲得供電。I

0
回復
fengxbj
LV.8
8
2022-10-10 19:37

芯片內部電流限制和自動重啟動功能，可防止出現輸出過載和短路。

0
回復
fengxbj
LV.8
9
2022-10-10 19:38
@k6666
空載的時候驅動器進入自動重啟動模式，限制輸出電壓升高到輸出電壓額定值以上。

電路中晶體管Q10在非調光工作條件下正常導通，以便維持高效率，通過電阻分壓器被偏置。

0
回復
紫蝶
LV.9
10
2022-10-11 08:51
@fengxbj
LYT4313在于調光工作時，會在放電工作期間通過D6的整流和C9的濾波，經電感的額外輔助繞組獲得供電。I

嗯，在差模浪涌和輸入電壓波動期間，Q12將關斷Q10，以便在出現輸入電壓浪涌時限制主控IC的 元件應力。

0
回復
2022-10-11 10:59
@fengxbj
電路中晶體管Q10在非調光工作條件下正常導通，以便維持高效率，通過電阻分壓器被偏置。

調光電源的設計PI的這個芯片也非常不錯，負載兼容性也好，調光穩定，沒頻閃。

0
回復
2022-10-11 10:59
@k6666
空載的時候驅動器進入自動重啟動模式，限制輸出電壓升高到輸出電壓額定值以上。

開發的電源待機功耗很低，產品的效率高，性能很不錯的。

0
回復
svs101
LV.8
13
2022-10-13 18:07
@奮斗的青春
開發的電源待機功耗很低，產品的效率高，性能很不錯的。

LED電源的設計需要保證輸出電流的穩定，調光電源的精度要高，避免閃爍。

0
回復
iszjt
LV.5
14
2022-10-18 13:41

 LYTSwitch可在單級轉換拓?fù)渲刑峁└吖β室驍?shù)，同時可調節LED驅動器應用中通常遇到的輸入范圍（190 VAC至265 VAC）的輸出電流和輸出電壓變化。

0
回復
XHH9062
LV.9
15
2022-10-22 22:06

兼容哪些調光器

0
回復
dy-TMelSvc9
LV.8
16
2022-10-23 16:01

如何保證輸出效率不低于88%

0
回復
xxbw6868
LV.10
17
2022-12-03 11:57
@奮斗的青春
偏置繞組上的電壓與輸出電壓成比例，由偏置繞組與主繞組之間的匝數比決定。

使用準相位檢測有源假負載后，可以映射調光特性，以實現良好的調光性能和高調光比。

0
回復
tabing_dt
LV.10
18
2022-12-03 13:34
@k6666
當無負載情況出現過壓時，偏置繞組電壓將會升高，將FB引腳電流拉低IFB(AR)閾值點以下。

IC的FB引腳電流、電壓監測(V)引腳電流和內部漏極電流信息，提供恒定的輸出電流，同時保持較高的輸入功率因數。

0
回復
飛翔2004
LV.10
19
2023-01-12 14:00
@fengxbj
電路中晶體管Q10在非調光工作條件下正常導通，以便維持高效率，通過電阻分壓器被偏置。

LYT4313的功率因數可以大于0.95，同時結合PFC和CC電源轉換階段，最大限度地減少損失和減少元件數量，增加了可靠性，并降低成本。

0
回復
2023-01-12 15:23
@xxbw6868
使用準相位檢測有源假負載后，可以映射調光特性，以實現良好的調光性能和高調光比。

PI公司專有的準相位有源假負載電路在非調光工作時處于非激活狀態，從而維持高效率。

0
回復
trllgh
LV.9
21
2023-01-12 16:49
@fengxbj
LYT4313在于調光工作時，會在放電工作期間通過D6的整流和C9的濾波，經電感的額外輔助繞組獲得供電。I

采用了一個簡單的無源衰減電路，在無需泄放電路的情況下即可滿足可控硅調光器的要求。

0
回復
spowergg
LV.10
22
2023-01-12 20:19
@trllgh
采用了一個簡單的無源衰減電路，在無需泄放電路的情況下即可滿足可控硅調光器的要求。

LYTSwitch設計的LED電源器件數量少，這對于很多體積空間受限的LED驅動器應用來說，是個極大的利好。

0
回復
tabing_dt
LV.10
23
2023-01-12 21:03
@spowergg
LYTSwitch設計的LED電源器件數量少，這對于很多體積空間受限的LED驅動器應用來說，是個極大的利好。

LED驅動電路設計中通常會用泄放電路作為“假”負載，確保電流不低于維持電流，但是這種設計會增加系統的復雜性，而且會產生額外的熱量。

0
回復
飛翔2004
LV.10
24
2023-04-23 20:29
@tabing_dt
LED驅動電路設計中通常會用泄放電路作為“假”負載，確保電流不低于維持電流，但是這種設計會增加系統的復雜性，而且會產生額外的熱量。

可以采用一個簡單的無源衰減電路，在無需泄放電路的情況下即可滿足可控硅調光器的要求，不但使系統設計大大簡化，同時也改善了內部工作溫度。

0
回復
dy-nmLUWFNr
LV.8
25
2023-04-23 20:54

測試數據會呈現怎么樣的波動規律

0
回復
ehi763
LV.6
26
2023-04-23 20:58
@tabing_dt
LED驅動電路設計中通常會用泄放電路作為“假”負載，確保電流不低于維持電流，但是這種設計會增加系統的復雜性，而且會產生額外的熱量。

LYTswitch的恒流控制機制的驅動電路對于外部電感的性能依賴大大降低，所需的功率電感感值小

0
回復
spowergg
LV.10
27
2023-05-05 17:19
@奮斗的青春
調光電源的設計PI的這個芯片也非常不錯，負載兼容性也好，調光穩定，沒頻閃。

PI的lytswitch其獨特的算法及EMI濾波器元件數值相對較小,因而其調光兼容性也非常好

0
回復
xxbw6868
LV.10
28
2023-05-05 17:30

與所有PI LED驅動器一樣，LYTSwitch-4 IC提供一系列保護功能，包括可使驅動器立即關斷的熱折返保護功能。

0
回復
ehi763
LV.6
29
2023-05-18 17:23
@spowergg
PI的lytswitch其獨特的算法及EMI濾波器元件數值相對較小,因而其調光兼容性也非常好

能兼容各種調光器的LED驅動電路，實現高效率工作并使功率因數達到0.9以上.

0
回復
dy-StTIVH1p
LV.8
30
2023-05-24 10:55

可調光驅動電路的驅動電壓范圍是多少

0
回復
spowergg
LV.10
31
2023-06-04 09:47
@iszjt
 LYTSwitch可在單級轉換拓?fù)渲刑峁└吖β室驍?shù)，同時可調節LED驅動器應用中通常遇到的輸入范圍（190VAC至265VAC）的輸出電流和輸出電壓變化。

有些LED電路采用了兩級架構，即"PFC(功率因數校正)+ 隔離DC/DC變換器"的架構，這樣的設計會降低電路的效率。LYTSwitch采用單級
