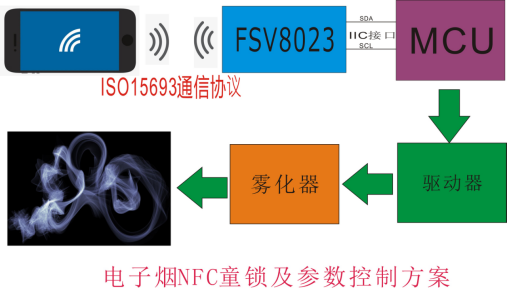

電子煙 NFC 童鎖方案 電子煙 NFC 參數控制方案 電子煙 NFC 廣告彈出方案
電子煙作為成人的新型香煙替代品，深受年輕人喜愛，但同時也會有被孩童誤吸的風險，
故有必要對其它行管控，NFC 作為近距離通信方式，其加密性好，無需配對，數據傳輸快，
操作簡便等優點，非常適合用于電子煙的控制，可實現包括 NFC 感應彈出相應公司網站、
NFC 童鎖控制，出煙量控制及吸煙數據統計等功能。
1、感應彈出廣告功能，可設置當手機感應到 NFC 時，彈出公司網站以便消費者更詳細
了解公司及其產品，網址可根據需要設置；
2、NFC 童鎖功能，怕兒童因?yàn)楹闷嬲`吸家中的電子煙，影響兒童身心健康，故電子煙
有必要增加 NFC 童鎖功能，吸食之前需通過 NFC 感應認證后才能啟動電子煙的工作；
3、出煙量控制，通過 APP 可根據個人喜好控制電子煙的出煙量，并保存于 FSV8023 存
儲器里；
4、電子煙使用次數及工作狀態收集，電子煙使用次數及工作狀態可保存于 FSV8023 存
儲器中，需要時用 APP 收集傳輸即可。
帶 IIC 接口的 15693 NFC 芯片——FSV8023 介紹
(圖二)

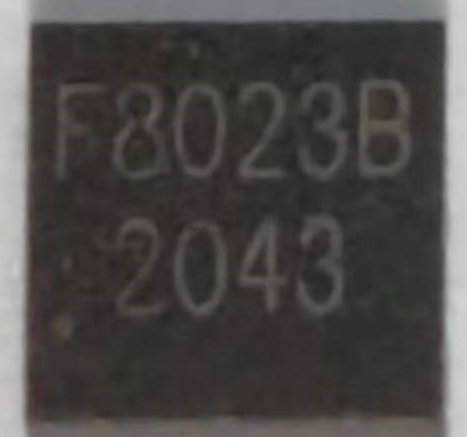

FSV8023(絲印 F8023)
是一款符合非接觸卡國際標準 ISO/IEC 15693 的遠
距離讀寫電子標簽芯片，支持和符合 ISO/IEC15693 標準的讀寫模塊及讀卡機具。
該芯片工作頻率為 13.56MHz，支持 ISO/IEC-15693- 2 射頻接口協議， 配合適
當?shù)奶炀€其有效作用距離可達 100cm ，具備防沖突功能。片內 EEPROM 存儲空
間，用戶區共分為 32 頁，每頁 32
位。另外有 64 位為唯一序列號，
32
位用作特殊功能（AFI 、DSFID
等）。
它除了有 ISO/IEC15693 的 RF 接口，還有 I2C 接觸式接口。接觸式接口
可以用于和外部 MCU 通信。利用這兩個接口之間的通信，可以實現快速的接口
之間的數據交換。這兩個接口之間的通信可以利用內部集成的 SRAM 作為數據
緩沖，而不必局限于 EE 存儲器。
FSV8023 特點：
· 數據和能量以無線方式傳輸
· 射頻接口完全符合 ISO15693 標準（ISO/IEC 15693）
· 工作頻率： 13.56MHz
· 讀寫距離： 可達 150cm（取決于天線的幾何尺寸）通訊速率： 可達 53Kbit/s
· 幀校驗方式：16 位 CRC 校驗
· 具備防沖突功能
· 支持應用類型識別（AFI）
· 數據存儲格式識別（DSFID）
· EAS 防盜功能
· AFI 、EAS 密鑰保護功能
· 附加快速讀卡功能（同時防沖突）
· 寫距離等于讀距離
· 1024 位用戶可用存儲空間，共分 32 塊，每塊 4 字節計 32 位
· 數據保持時間可達 10 年
· 讀寫次數可達 10 萬次
· 每個標簽具有唯一的芯片序列號以供識別
· 每個用戶數據塊具有鎖定功能
· DSFID 、AFI 具有鎖定功能
· 用戶區密鑰讀寫保護功能
· 支持自毀功能
· 支持 CID 定制功能
