電源是基于DPA425設計的DC-DC開關電源，輸入36-72VDC，輸出5V/5A，輸出為大電流方案，由于可以使用PI Expert的設計軟件，使用工具進行相關參數的輸入，用起來很方便。
至此輸入相關參數之后，使用PI Expert 軟件完成所有的設計，也可以根據PI Expert 軟件上面提供的電源參數信息來做適當?shù)男薷呐c調整。
根據PI Expert 工具得到的原理圖如上圖圖所示。一般原理圖有很多關鍵元件，從輸入端來看，有保險絲，X電容，Y電容，共模電感，差模電感，高壓輸入電容，電源芯片，變壓器，輸出二極管，輸出電容，輸出共模電感等等。另外該軟件還提供了布局建議，BOM單參數等

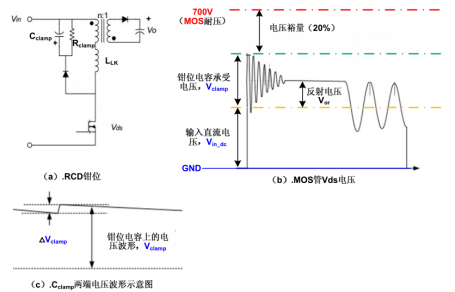

但在很多的開關電源設計中，由于漏感等原因，會產生尖峰電壓，需要吸收電路。
PI Expert工具同樣也有RCD電路，這樣就可以減少開關電源調試的時間，很方便。
PI Expert是自動化的圖形用戶界面（GUI）程序，它可以根據用戶的電源規格參數，自動生成圍繞PI某一IC產品系列的電源轉換方案。其目前支持平面變壓器的設計工具，可生成特定應用的平面變壓器設計包括可隨時轉至印刷電路板(PCB)制造商的技術文檔和Gerber文件。PIExpert功能很強大，能夠快速完成對目標需求的電源產品進行開發設計，并能夠在其各個環節進行調節，使能夠完成自己的設計目標，并根據產品評估功能進行相關技術要求的仿真。此軟件能夠完美的配合電源產品的開發者工作。使得初學者能夠根據目標需求進行電源設計。
