LED照明燈具的規格多種多樣，帶來繁多的驅動電源規格，給設計、生產、銷售、使用也帶來了諸多的不便。為了減少這種不便，工程師們一直致力設計可以靈活配置輸出電流的、更通用的驅動電源平臺，使得同一電源能適配不同功率，不同亮度的LED燈具。從而減少驅動電源的種類，縮短開發周期，降低庫存，縮短交貨時間。如有需要，最終用戶也可以重新配置驅動電源來適配LED燈具。

最為傳統的配置方法是采用不同電阻值來配置（撥碼開關方式產生多種組合），需要接觸操作。并且，此方法受制于電阻的阻值限制，一般只能設置幾個電流檔位，應用彈性少，功能單一?？梢越鉀Q以上問題的NFC近場通信技術被創新地應用于LED電源，并逐步成為標準配置。

NFC技術應用在LED電源上

NFC是一種成熟的近距離無線通信技術，多年來已經被廣泛地用于交通卡、銀行卡、身份證、智能門鎖等等。

NFC應用時有主動端和被動端，都內置有天線，被動端可以無需額外電源供電。工作時，發射端發射頻率為13.56MHz的信號，較近的距離下接收端接收到此信號，并轉換為電能為被動端供電，同時進行解碼獲得信息、修改信息以及進行反向傳輸，最終實現信息交換。

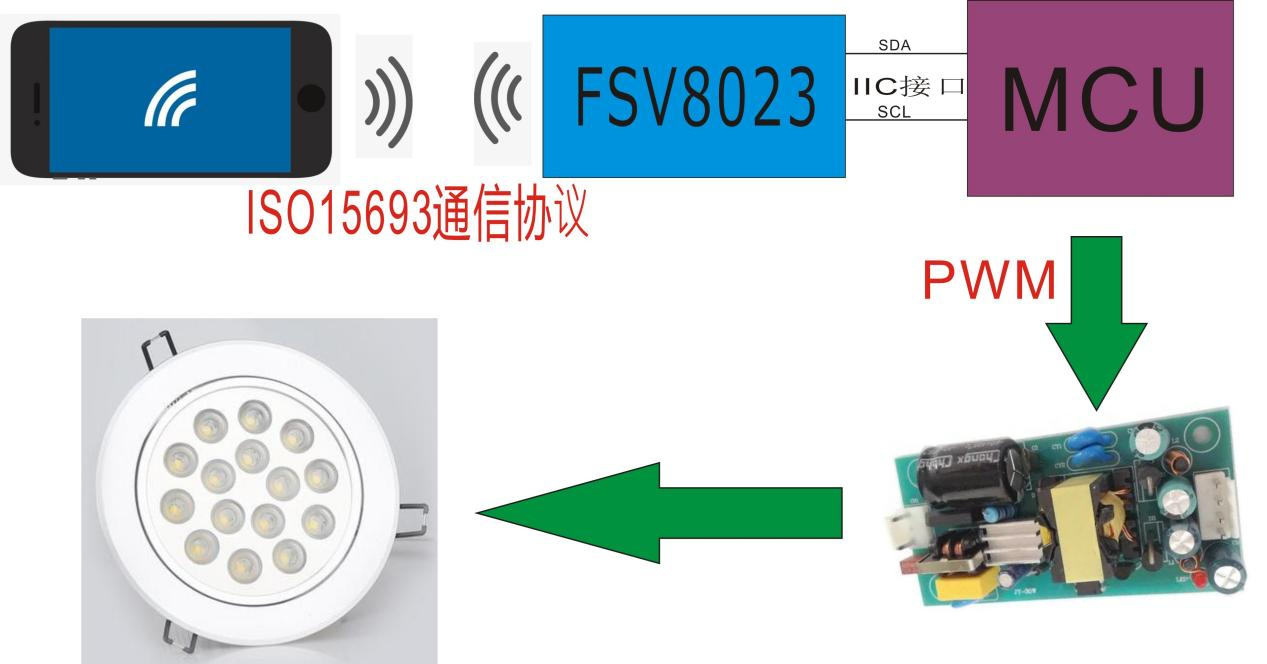

                                   （圖一）

可以設想如圖一所示，如果將一個被動端NFC IC設計在LED電源上，就可以使用手機或者一個發射設備將需要配置的信息非接觸地發送并寫到LED電源上，LED電源根據這個信息輸出不同的電流及電壓，甚至根據工作時長進行光衰補償。

FSV8023內部有128字節存儲空間，將可以用來存儲更多的信息。通過讀寫設備將需要資料（如品牌、型號、生產批號等）寫進去或讀取出來，方便維護管理。

    福芯微的LED電源專用NFC控制芯片

基于以上的理念，福芯微電子開發出專用于LED電源的NFC控制芯片F(xiàn)SV8023，封裝是非常緊湊的DFN8封裝，內建了豐富的功能。既可以在出廠前設置，也可以在終端客戶安裝前根據不同的光源設置，極大地簡化了設計和使用。

                       (圖二)

在LED 電源不接交流電源的情況下，通過讀寫設備將需要配置的參數信息發射出來， NFC被動芯片通過天線接收電能以維持自身工作，收到并且將其中的目標信息存儲在內部存儲器中。NFC控制芯片的信息也可反向地向讀寫設備傳送，以獲得以配置的參數信息。當LED驅動電源上電開機后，會給NFC FSV8023供電，F(xiàn)SV8023通過IIC接口與MCU通信，將內部已經存儲在EEPROM的信息通過IIC接口傳給MCU，MCU通過計算轉換為PWM信號輸出至LED驅動控制器，控制輸出電流從而改變LED的亮度。

FSV8023(絲印F8023)  是一款符合非接觸卡國際標準 ISO/IEC 15693 的遠距離讀寫電子標簽芯片，支持和符合ISO/IEC15693標準的讀寫模塊及讀卡機具。該芯片工作頻率為13.56MHz，支持 ISO/IEC-15693- 2 射頻接口協議， 配合適當?shù)奶炀€其有效作用距離可達100cm ，具備防沖突功能。片內 EEPROM 存儲空間，用戶區共分為 32 頁（block），每頁 32  位。另外有64位為唯一序列號，32  位用作特殊功能（AFI 、DSFID  等）。

它除了有 ISO/IEC15693 的 RF 接口，還有 I2C 接觸式接口。接觸式接口可以用于和外部MCU通信。利用這兩個接口之間的通信，可以實現快速的接口之間的數據交換。這兩個接口之間的通信可以利用內部集成的 SRAM 作為數據緩沖，而不必局限于 EE 存儲器。

FSV8023特點：

  數據和能量以無線方式傳輸

  射頻接口完全符合ISO15693標準（ISO/IEC 15693）

  工作頻率： 13.56MHz

  讀寫距離： 可達150cm（取決于天線的幾何尺寸）

  通訊速率： 可達53Kbit/s

  幀校驗方式：16位CRC  校驗

  具備防沖突功能

  支持應用類型識別（AFI）

  數據存儲格式識別（DSFID）

   EAS防盜功能

   AFI 、EAS密鑰保護功能

  附加快速讀卡功能（同時防沖突）

  寫距離等于讀距離

   1024位用戶可用存儲空間，共分32塊，每塊4字節計32位

  數據保持時間可達10年

  讀寫次數可達10萬次

  每個標簽具有唯一的芯片序列號以供識別

  每個用戶數據塊具有鎖定功能

    DSFID 、AFI具有鎖定功能

  用戶區密鑰讀寫保護功能

  支持自毀功能

  支持CID定制功能
