是做電魚器吧?怎么叫LC濾波呢,如果是的話不要用表量了,輸出是脈沖量不準的,掛個燈泡是是吧.

人家說的是正弦波逆變器的輸出LC濾波電路!

請高手出招呀!還有有用低壓+24VDC測試時,輸出用LC積出來的是15KHZ的正弦波,三角波是15KHZ的,

用示波器看看你的輸出波形吧.如果是spwm波,再看看你的zxcd1000輸入部分是否是50hz正選波.估計有可能你的輸入有問題.把你的圖紙貼上來,也許大家能給你參考一下
.

波形圖我是用低壓(24VDC)測試的,請各位高手幫忙看一下波形哪不對,謝謝
原理圖我是采用鐘工的貼子(ZXCD1000高頻工頻通用SPWM電路(基于D類......續)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/1503221231230807.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/1503221231230831.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/1503221231230883.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/1503221231230907.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/73/1503221231230928.jpg');}" onmousewheel="return imgzoom(this);">

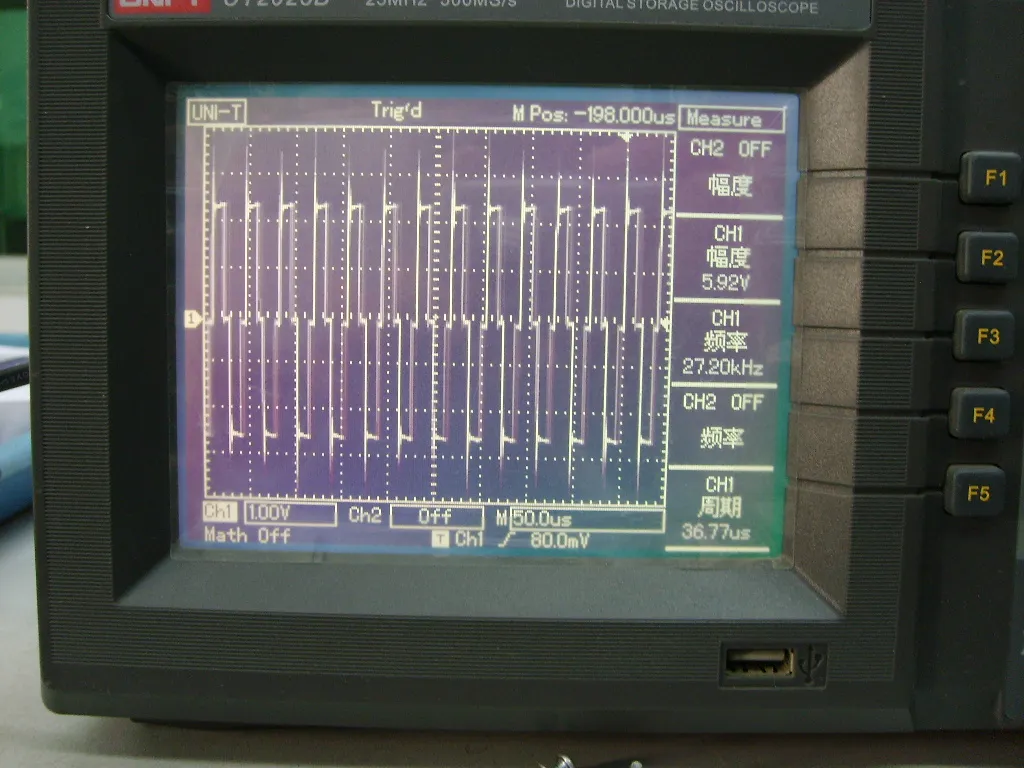

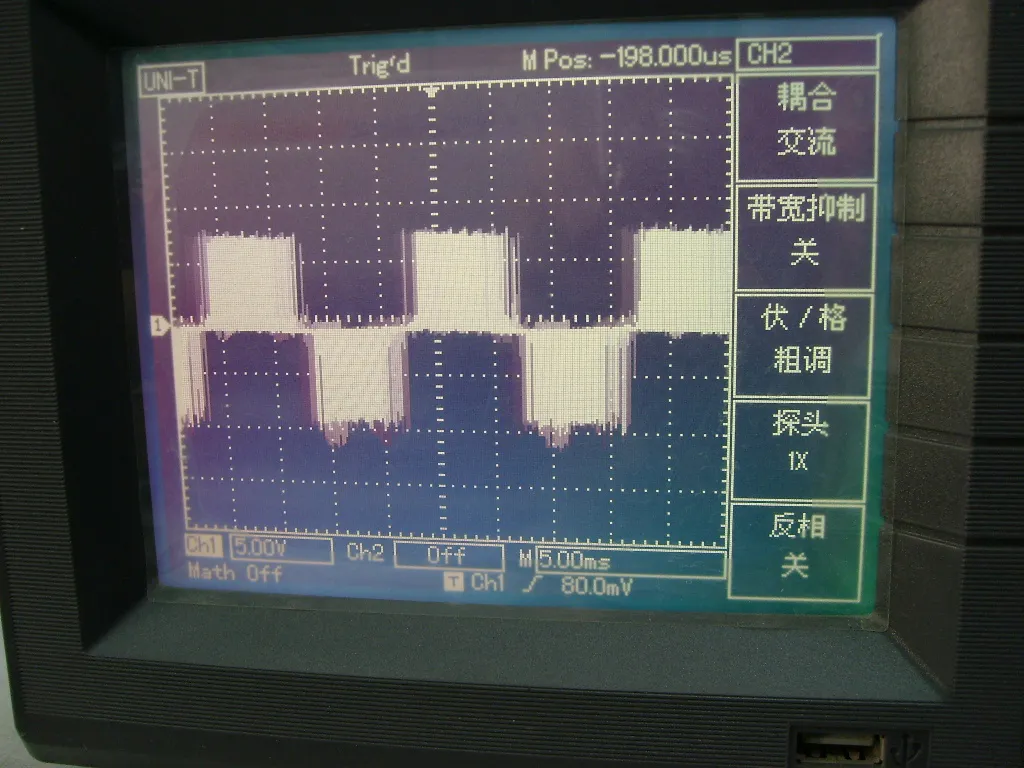

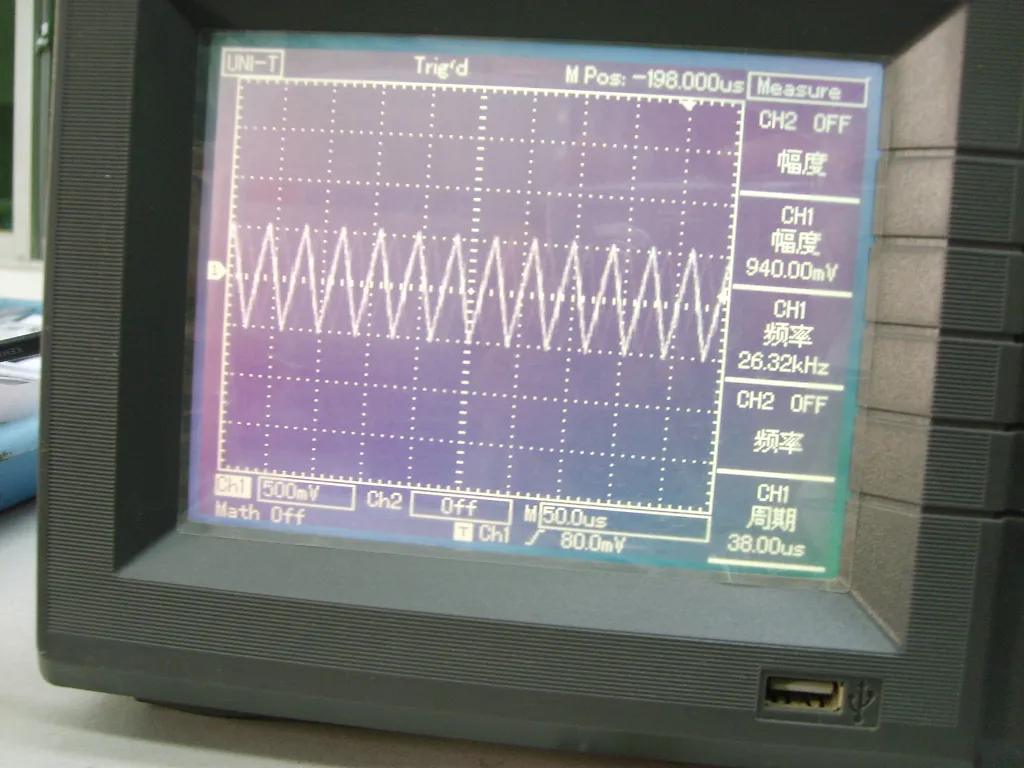

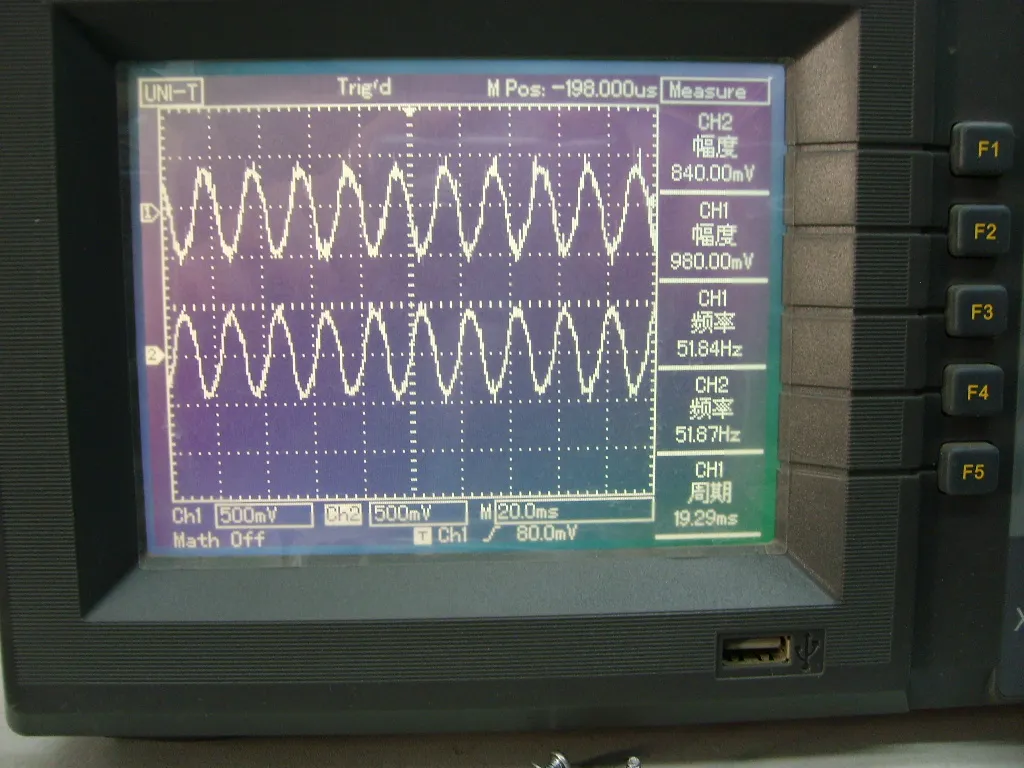

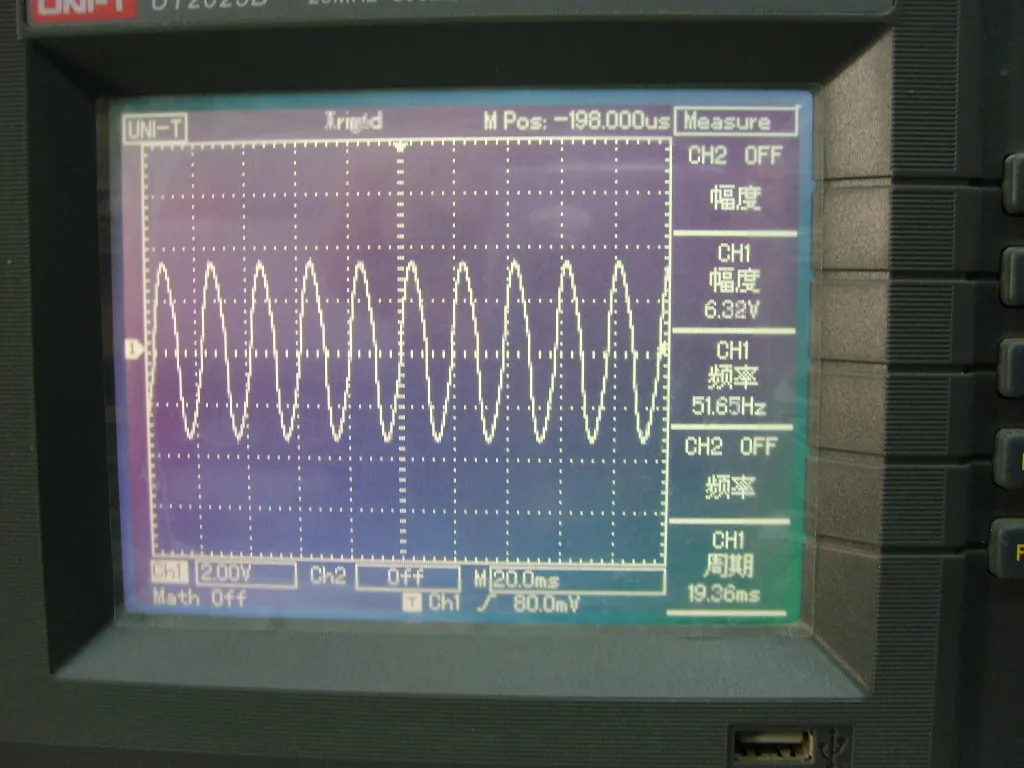

不好意思,忘記加說明了,圖四是測DR1、DR2兩端,圖一是三角波;圖二是50HZ振蕩,圖三是C16,C17輸入,圖五是輸出沒有加LC前的波形,謝謝!

謝謝大家的回復,問題我已解決,原來是有一組驅動搞反了,但是還有一個問題;
我現在輸入DC48V輸出只有AC28V,按正常有32VAC才對的,
