  • 急?。?！請教TL494如何實現穩壓？？？？？帶載后壓降很大

急?。?！請教TL494如何實現穩壓？？？？？帶載后壓降很大

 請教師傅，我的問題是這樣的，具體電路見下圖。加穩壓反饋后輸出電壓DC345V，但是3205的D極波形很亂，看不出方波。用2K電阻做負載，電壓下降到295V左右，變壓器聲音很大。將下圖中穩壓反饋回路中的R15電阻由原來的1K增大到5K，此時3205的D極波形正常，為方波，但輸出的母線電壓由345V增大到465V，此時調整R149,10K電位器輸出電壓無變化。用2K電阻做負載，電壓下降到427V左右，變壓器無聲響。斷開R150,1M電阻，成開環后，用2K電阻做負載，電壓還是下降到427V左右，變壓器無聲響。



我的開關頻率現在為27K，變壓器變比3：3：54，請教各位師傅，我現在該怎么調整參數，才能將電壓穩住。先謝謝各位了！??！



全部回復(27)
正序查看
倒序查看
川野
LV.7
2
2010-01-11 20:46
原理圖



0
回復
mknj
LV.7
3
2010-01-12 16:06
@川野

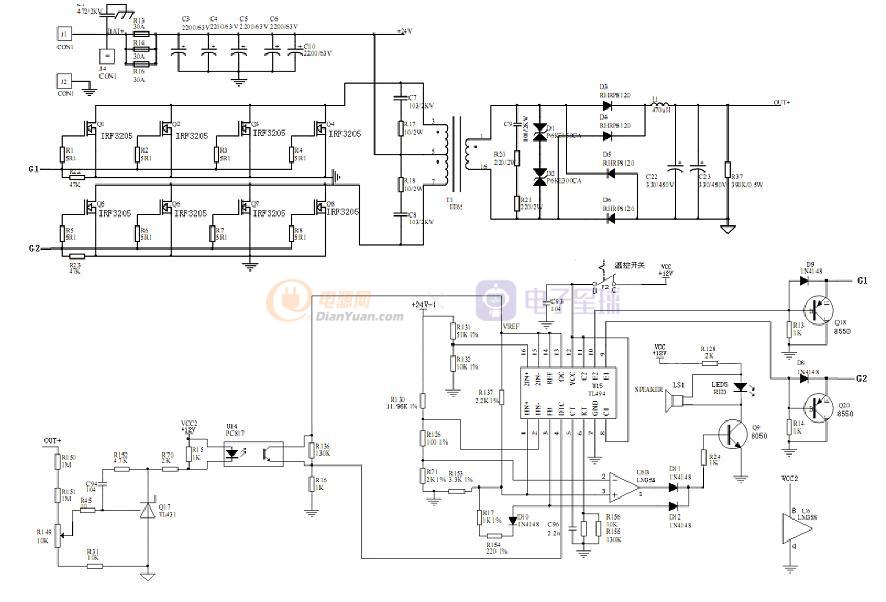

原理圖[圖片] [圖片]

呵呵，這不是我們產品的圖紙嗎

0
回復
川野
LV.7
4
2010-01-12 17:45
@mknj
呵呵，這不是我們產品的圖紙嗎
 是的，不錯是你們公司的。（你是鴻鑫泰業公司的吧）我是從你們公司購買的芯片組裝的電路，我一直和你公司的張工聯系，最近由于他辭職了。我沒辦法和他聯系。我是溫州川野電氣公司的。但是現在調試的時候碰到我上面的問題，一時解決不了。所以才把電路發到這里。希望這里的高手能幫我忙。我也沒有別的想法。對了怎么和你聯系？我想請你幫幫我?？梢詥?？如果可以請發站內短信（你的聯系方式，電話，姓名）。我想打電話到你公司和你聯系。真誠希望你能幫助我。
0
回復
scenery
LV.6
5
2010-01-13 08:48
@川野
 是的，不錯是你們公司的。（你是鴻鑫泰業公司的吧）我是從你們公司購買的芯片組裝的電路，我一直和你公司的張工聯系，最近由于他辭職了。我沒辦法和他聯系。我是溫州川野電氣公司的。但是現在調試的時候碰到我上面的問題，一時解決不了。所以才把電路發到這里。希望這里的高手能幫我忙。我也沒有別的想法。對了怎么和你聯系？我想請你幫幫我。可以嗎？如果可以請發站內短信（你的聯系方式，電話，姓名）。我想打電話到你公司和你聯系。真誠希望你能幫助我。
上個PDF圖吧
0
回復
川野
LV.7
6
2010-01-13 19:30
@scenery
上個PDF圖吧

逆變器

0
回復
xzszrs
LV.11
7
2010-01-13 22:56
@川野
 是的，不錯是你們公司的。（你是鴻鑫泰業公司的吧）我是從你們公司購買的芯片組裝的電路，我一直和你公司的張工聯系，最近由于他辭職了。我沒辦法和他聯系。我是溫州川野電氣公司的。但是現在調試的時候碰到我上面的問題，一時解決不了。所以才把電路發到這里。希望這里的高手能幫我忙。我也沒有別的想法。對了怎么和你聯系？我想請你幫幫我?？梢詥?？如果可以請發站內短信（你的聯系方式，電話，姓名）。我想打電話到你公司和你聯系。真誠希望你能幫助我。
原來你用的大名鼎鼎的HT的方案，那個圖沒細看，只看見個3205用在24V推挽上，覺得有點懸，我們一般用75V的管子。
0
回復
川野
LV.7
8
2010-01-14 08:32
@xzszrs
原來你用的大名鼎鼎的HT的方案，那個圖沒細看，只看見個3205用在24V推挽上，覺得有點懸，我們一般用75V的管子。

請教師傅，我這個圖參數怎樣調整，輸出帶載后電壓才能穩定？？如果用開環，后級DC-AC部分的輸入電壓好像太高了，后級帶載后前級DC輸出壓降肯定很大，是不是這樣的。我該怎么調整？？？

0
回復
scenery
LV.6
9
2010-01-14 08:42
@xzszrs
原來你用的大名鼎鼎的HT的方案，那個圖沒細看，只看見個3205用在24V推挽上，覺得有點懸，我們一般用75V的管子。
師傅：HT是什么方案，能否給講細一下?。课以诰W(wǎng)上搜了下沒有相關信息。請指教。


0
回復
scenery
LV.6
10
2010-01-14 08:46
@川野
請教師傅，我這個圖參數怎樣調整，輸出帶載后電壓才能穩定？？如果用開環，后級DC-AC部分的輸入電壓好像太高了，后級帶載后前級DC輸出壓降肯定很大，是不是這樣的。我該怎么調整？？？
 xzszrs 師傅：這種電路是不是要調到：空載時推挽逆變輸出電壓為350V左右，帶栽時為250V左右就可以了？
0
回復
川野
LV.7
11
2010-01-14 09:20
@scenery
 xzszrs師傅：這種電路是不是要調到：空載時推挽逆變輸出電壓為350V左右，帶栽時為250V左右就可以了？
是啊，如果用開環，在電池充足電的情況下，DC輸出電壓會更高，24V電池充足電為28V左右，輸入電壓28V時，輸出電壓會更高。
0
回復
川野
LV.7
12
2010-01-14 09:25
@scenery
師傅：HT是什么方案，能否給講細一下啊？我在網上搜了下沒有相關信息。請指教。
HT是這個公司芯片的型號開頭字母，他們的芯片是以HT命名的，具體是什么方案，這個論壇里有。你找找看。
0
回復
scenery
LV.6
13
2010-01-14 11:34
@川野
是啊，如果用開環，在電池充足電的情況下，DC輸出電壓會更高，24V電池充足電為28V左右，輸入電壓28V時，輸出電壓會更高。
也有一些逆變器都是工作在開環下的，能不能加個反饋，空載工作在閉環，帶載工作在開環？
0
回復
xzszrs
LV.11
14
2010-01-14 18:03
@scenery
 xzszrs師傅：這種電路是不是要調到：空載時推挽逆變輸出電壓為350V左右，帶栽時為250V左右就可以了？
不夠啊，如果后級的穩壓性能好，一般最高410-420V,最低310-320V.
0
回復
xzszrs
LV.11
15
2010-01-14 18:07
@川野
HT是這個公司芯片的型號開頭字母，他們的芯片是以HT命名的，具體是什么方案，這個論壇里有。你找找看。

不錯，就是這個意思，這個壇子里有幾位HT的大師，你可以請教下他們。

0
回復
川野
LV.7
16
2010-01-14 18:45
@xzszrs
不夠啊，如果后級的穩壓性能好，一般最高410-420V,最低310-320V.
師傅，我這個電路DC在開環狀態下，輸出電壓可不可以？我現在把次級的匝數減少到45匝，輸出電壓370V左右，帶2K電阻做負載電壓降到352V。我想如果帶更大的負載壓降會更大。我是想做成閉環的，但情況如我第一貼說的。我想可能是穩壓回路的參數需要調整，我到底該怎樣調整，使電路在閉環狀態下輸出的直流電壓更加穩定。我現在把頻率調到35K左右。其他的沒變。
0
回復
scenery
LV.6
17
2010-01-15 08:15
@xzszrs
不錯，就是這個意思，這個壇子里有幾位HT的大師，你可以請教下他們。

好，謝過xzszrs 師傅和川野師傅！我找找看。

0
回復
scenery
LV.6
18
2010-01-15 08:20
@川野
師傅，我這個電路DC在開環狀態下，輸出電壓可不可以？我現在把次級的匝數減少到45匝，輸出電壓370V左右，帶2K電阻做負載電壓降到352V。我想如果帶更大的負載壓降會更大。我是想做成閉環的，但情況如我第一貼說的。我想可能是穩壓回路的參數需要調整，我到底該怎樣調整，使電路在閉環狀態下輸出的直流電壓更加穩定。我現在把頻率調到35K左右。其他的沒變。
前面XZSZRS大師不是說了嘛：一般最高410-420V,最低310-320V，這個范圍應可以吧。
0
回復
xzszrs
LV.11
19
2010-01-15 11:33
@川野
師傅，我這個電路DC在開環狀態下，輸出電壓可不可以？我現在把次級的匝數減少到45匝，輸出電壓370V左右，帶2K電阻做負載電壓降到352V。我想如果帶更大的負載壓降會更大。我是想做成閉環的，但情況如我第一貼說的。我想可能是穩壓回路的參數需要調整，我到底該怎樣調整，使電路在閉環狀態下輸出的直流電壓更加穩定。我現在把頻率調到35K左右。其他的沒變。
我覺得你要閉環穩壓最好還是去請教HT公司這個電路的設計者，我們一般是不這樣設計電路的，我們外人也不好說什么。
0
回復
川野
LV.7
20
2010-01-15 11:58
@xzszrs
我覺得你要閉環穩壓最好還是去請教HT公司這個電路的設計者，我們一般是不這樣設計電路的，我們外人也不好說什么。

謝謝各位了?。。。?/span>

0
回復
川野
LV.7
21
2010-01-16 11:52
@川野
原理圖[圖片] [圖片]

怎么就沒人說了啦????請大家?guī)臀曳治鲆幌聠幔?/span>

0
回復
川野
LV.7
22
2010-01-19 11:55
@川野
怎么就沒人說了啦????請大家?guī)臀曳治鲆幌聠幔?/span>

這幾天調試（閉環）毫無進展，無論怎樣調整穩壓回路參數，占空比還是沒有變化。哎，郁悶啊。看來只能讓它閉環工作了。用萬用表檢測4腳電壓，空載時60mV,帶載后升高到150多mV，觀察示波器波形占空比毫無變化，感覺奇怪。

0
回復
川野
LV.7
23
2010-01-22 11:58
@川野
這幾天調試（閉環）毫無進展，無論怎樣調整穩壓回路參數，占空比還是沒有變化。哎，郁悶啊。看來只能讓它閉環工作了。用萬用表檢測4腳電壓，空載時60mV,帶載后升高到150多mV，觀察示波器波形占空比毫無變化，感覺奇怪。

這幾天還是沒有進展，萬分期盼各位大師幫忙。

0
回復
weihgiu
LV.1
24
2010-01-22 20:08
@川野
這幾天還是沒有進展，萬分期盼各位大師幫忙。
你直接改變四角電位看一下占空比有沒有變化。
0
回復
mknj
LV.7
25
2010-01-22 21:28
@weihgiu
你直接改變四角電位看一下占空比有沒有變化。
我懷疑是你的431的問題，因為431有兩種封裝
0
回復
mknj
LV.7
26
2010-01-22 21:28
@weihgiu
你直接改變四角電位看一下占空比有沒有變化。
我懷疑是你的431的問題，因為431有兩種封裝，不知道你用的是那種封裝的
0
回復
川野
LV.7
27
2010-02-11 10:55
@mknj
我懷疑是你的431的問題，因為431有兩種封裝，不知道你用的是那種封裝的

你好！我的TL431的封裝是TO-92.

0
回復
scenery
LV.6
28
2010-04-17 08:58
@川野
你好！我的TL431的封裝是TO-92.

現在搞定沒有呢？
