求助3842做的一個電源

小弟第一次做電源?,F(xiàn)在遇到如下情況??蛰d時輸出電壓24.6V,這個是正常的,

我加上負載,電壓就變成了22.3V了,而且電流也很小,

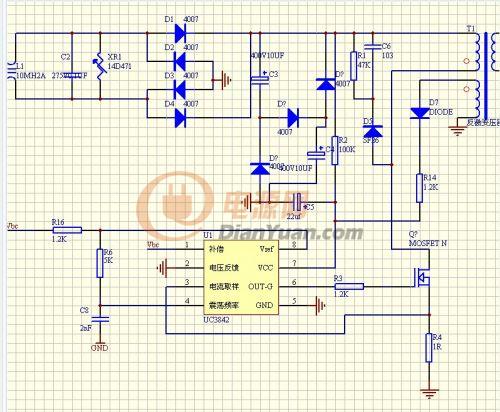

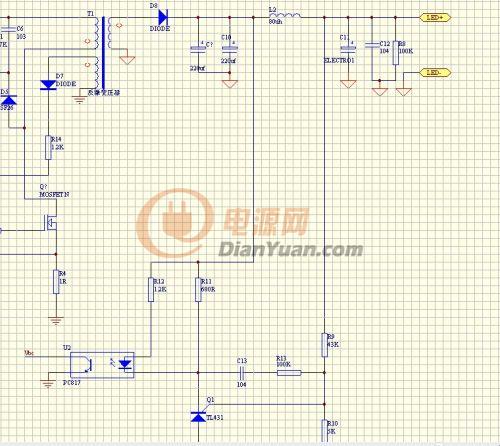

原理圖如下:









全部回復(25)
正序查看
倒序查看
Push_Pull
LV.4
2
2011-01-27 14:46

我想要得到的輸出是  24.8V  800MA

在我剛上電的時候,電壓電流是正常的。但是整個電源的功率有30W,比預計多了10W。然后過了大約半分鐘,電壓就突然跳到了22.3V電流也只有300-400MA的樣子了。完全不對了

我的變壓器可能有問題。第一次設計,也不知道設計的對不對。上電的時候,變壓器會吱吱叫。變壓器是根據好斑竹那篇文章設計的

變壓器參數:



0
回復
liuhou
LV.9
3
2011-02-07 17:20
@Push_Pull
我想要得到的輸出是 24.8V 800MA在我剛上電的時候,電壓電流是正常的。但是整個電源的功率有30W,比預計多了10W。然后過了大約半分鐘,電壓就突然跳到了22.3V電流也只有300-400MA的樣子了。完全不對了我的變壓器可能有問題。第一次設計,也不知道設計的對不對。上電的時候,變壓器會吱吱叫。變壓器是根據好斑竹那篇文章設計的變壓器參數:[圖片]
不大清楚,幫你頂頂吧。。
0
回復
2011-02-08 22:53
@Push_Pull
我想要得到的輸出是 24.8V 800MA在我剛上電的時候,電壓電流是正常的。但是整個電源的功率有30W,比預計多了10W。然后過了大約半分鐘,電壓就突然跳到了22.3V電流也只有300-400MA的樣子了。完全不對了我的變壓器可能有問題。第一次設計,也不知道設計的對不對。上電的時候,變壓器會吱吱叫。變壓器是根據好斑竹那篇文章設計的變壓器參數:[圖片]
會不會是變壓器沒設置好,磁飽和了?
0
回復
bpyanyu
LV.8
5
2011-02-09 00:23
@Push_Pull
我想要得到的輸出是 24.8V 800MA在我剛上電的時候,電壓電流是正常的。但是整個電源的功率有30W,比預計多了10W。然后過了大約半分鐘,電壓就突然跳到了22.3V電流也只有300-400MA的樣子了。完全不對了我的變壓器可能有問題。第一次設計,也不知道設計的對不對。上電的時候,變壓器會吱吱叫。變壓器是根據好斑竹那篇文章設計的變壓器參數:[圖片]
按我的經驗來說EE25做這么大功率有點懸,你換大號的變壓器試試吧。另外你頻率多少?效率多少,有沒有測試出來?還有元件的溫度你有沒有試試看哪個比較燙?明天我看看你原理圖給你計算一下再說吧。晚了,該睡覺啦。
0
回復
Push_Pull
LV.4
6
2011-02-09 09:33
@bpyanyu
按我的經驗來說EE25做這么大功率有點懸,你換大號的變壓器試試吧。另外你頻率多少?效率多少,有沒有測試出來?還有元件的溫度你有沒有試試看哪個比較燙?明天我看看你原理圖給你計算一下再說吧。晚了,該睡覺啦。

原理圖中,

R14改成了10R,

R3為100R

電流取樣那里加上了一個100R電阻以及一個2.2NF電容

R13(431那里的)變成了1.2K

現在是加上4.4W的負載,整個電源+負載,有7.5W左右。電源上消耗 的功率太高了吧



0
回復
Push_Pull
LV.4
7
2011-02-09 09:34
@bpyanyu
按我的經驗來說EE25做這么大功率有點懸,你換大號的變壓器試試吧。另外你頻率多少?效率多少,有沒有測試出來?還有元件的溫度你有沒有試試看哪個比較燙?明天我看看你原理圖給你計算一下再說吧。晚了,該睡覺啦。
元器件都不燙,設計時候的頻率是60K
0
回復
bpyanyu
LV.8
8
2011-02-09 12:04
@Push_Pull
原理圖中,R14改成了10R,R3為100R電流取樣那里加上了一個100R電阻以及一個2.2NF電容R13(431那里的)變成了1.2K現在是加上4.4W的負載,整個電源+負載,有7.5W左右。電源上消耗的功率太高了吧[圖片]
對于3842來說不算高,光啟動電阻,緩沖器,還有變壓器,假負載等就能讓他輸入功率到2W以上你加上負載后,整流還有部分損耗,就差不多啦
0
回復
bpyanyu
LV.8
9
2011-02-09 12:06
@bpyanyu
對于3842來說不算高,光啟動電阻,緩沖器,還有變壓器,假負載等就能讓他輸入功率到2W以上你加上負載后,整流還有部分損耗,就差不多啦

你的電流檢測電阻是不是太大了呀?


0
回復
bpyanyu
LV.8
10
2011-02-09 12:16
@bpyanyu
你的電流檢測電阻是不是太大了呀?
你按我的方案做一個變壓器試試,NP:NS:NB=131:16:10,電感6mH,最好用夾繞法減小漏感。
0
回復
Push_Pull
LV.4
11
2011-02-09 16:46
@bpyanyu
你的電流檢測電阻是不是太大了呀?

不太大啊,我計算的時候,計算出來原邊的峰值電流才1A,所以我才取了1R的電阻

0
回復
Push_Pull
LV.4
12
2011-02-09 16:47
@bpyanyu
你按我的方案做一個變壓器試試,NP:NS:NB=131:16:10,電感6mH,最好用夾繞法減小漏感。
你的變壓器是什么算的。透露一下你的獨門秘訣啊
0
回復
xjl1012
LV.3
13
2011-02-09 20:32
電壓檢測呢?
0
回復
bpyanyu
LV.8
14
2011-02-10 09:30
@Push_Pull
你的變壓器是什么算的。透露一下你的獨門秘訣啊[圖片]
根據自己弄的一個EXECL表格,不過很多參數都是根據經驗來填啦,我想起來啦,上次我用EI19還是EI22做了一個12W的發現,要想輸出大功率就得提高電感量,不知道你試了沒有。
0
回復
liuhou
LV.9
15
2011-02-10 09:32
@bpyanyu
根據自己弄的一個EXECL表格,不過很多參數都是根據經驗來填啦,我想起來啦,上次我用EI19還是EI22做了一個12W的發現,要想輸出大功率就得提高電感量,不知道你試了沒有。
能不能上傳你的EXECL表格啊。。
0
回復
2011-02-10 11:20
R9的值為1.2K,這個也太大了吧?另外,MOS的柵極最好有個10K電阻接地。
0
回復
Push_Pull
LV.4
17
2011-02-10 11:21
@bpyanyu
根據自己弄的一個EXECL表格,不過很多參數都是根據經驗來填啦,我想起來啦,上次我用EI19還是EI22做了一個12W的發現,要想輸出大功率就得提高電感量,不知道你試了沒有。
這倒沒試過,由于我的板子是東拼西湊做的,而且年前試的時候炸了?,F(xiàn)在重新畫板子重新試。
0
回復
Push_Pull
LV.4
18
2011-02-15 15:38
@讓你記得我的好
R9的值為1.2K,這個也太大了吧?另外,MOS的柵極最好有個10K電阻接地。

好斑竹,這個變壓器還是更具你發的那個反擊變壓器的文章做的。嘿嘿。受益匪淺啊。

R9電路中已經改到了100R。原理圖中寫錯了

0
回復
2011-02-15 15:48
@Push_Pull
好斑竹,這個變壓器還是更具你發的那個反擊變壓器的文章做的。嘿嘿。受益匪淺啊。R9電路中已經改到了100R。原理圖中寫錯了

現在怎么樣了?

電流采樣那里的RC,你用了100歐2.2n,我覺得不是很合適,你考慮換成1K,470p如何。

0
回復
Push_Pull
LV.4
20
2011-02-16 10:28
@讓你記得我的好
現在怎么樣了?電流采樣那里的RC,你用了100歐2.2n,我覺得不是很合適,你考慮換成1K,470p如何。

空載的時候損耗太大,達到了1.7W。帶上4.4W的負載,整個電路居然有7.5W的功率,效率太低了(設計的時候是按照24V800MA設計的)。在后來測VDS波形的時候炸了電路?,F(xiàn)在我重新畫 了PCB,打算好好弄弄。有問題在向好斑竹請教啊

0
回復
2011-02-16 10:35
@Push_Pull
空載的時候損耗太大,達到了1.7W。帶上4.4W的負載,整個電路居然有7.5W的功率,效率太低了(設計的時候是按照24V800MA設計的)。在后來測VDS波形的時候炸了電路。現在我重新畫了PCB,打算好好弄弄。有問題在向好斑竹請教啊
嗯,等你的好消息!
0
回復
cheng111
LV.11
22
2011-02-16 13:57
@Push_Pull
好斑竹,這個變壓器還是更具你發的那個反擊變壓器的文章做的。嘿嘿。受益匪淺啊。R9電路中已經改到了100R。原理圖中寫錯了
R9電阻不是輸出端的穩壓電路的電阻嗎?怎么只有100歐?
0
回復
Push_Pull
LV.4
23
2011-02-16 14:10
@cheng111
R9電阻不是輸出端的穩壓電路的電阻嗎?怎么只有100歐?

呵呵,好斑竹眼花了,我也眼花了。他說的是MOS柵極電阻,圖片沒放大看,確實像R9。放大了才看清楚是R3。

100R的是R3,也就是柵極電阻。



0
回復
cheng111
LV.11
24
2011-02-16 14:22
@Push_Pull
呵呵,好斑竹眼花了,我也眼花了。他說的是MOS柵極電阻,圖片沒放大看,確實像R9。放大了才看清楚是R3。[圖片]100R的是R3,也就是柵極電阻。

你設計變壓器的時候占空比設計的是多少?有沒有大于0.5。

0
回復
fengxunshi
LV.5
25
2011-02-16 14:39
@Push_Pull
呵呵,好斑竹眼花了,我也眼花了。他說的是MOS柵極電阻,圖片沒放大看,確實像R9。放大了才看清楚是R3。[圖片]100R的是R3,也就是柵極電阻。

關注,中

0
回復
Push_Pull
LV.4
26
2011-02-16 15:11
@fengxunshi
關注,中

沒有,占空比大約45%
