求助：PIC16F676逆變不能輸出正弦波

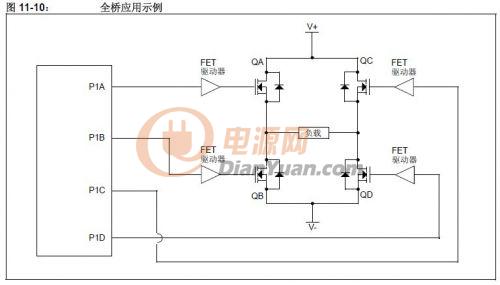

原理圖：

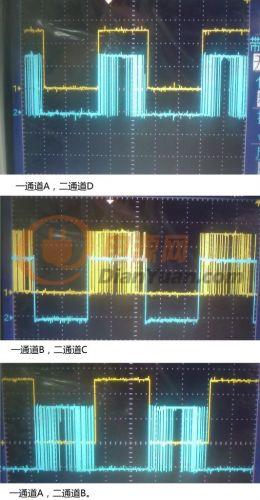

單片機PWM輸出：

現在問題是：全橋輸出濾波以后，還是方波。

全部回復(19)
正序查看
倒序查看
2011-12-16 20:30
加點負載就可能出正弦波了，如果你的電路沒有其它問題的話。
0
回復
tfpower
LV.6
3
2011-12-16 21:46
@蕭山老壽
加點負載就可能出正弦波了，如果你的電路沒有其它問題的話。

加負載了，不行
加很大才行

0
回復
huhan0609
LV.5
4
2011-12-17 11:11
@tfpower
加負載了，不行加很大才行

你這個應該是開環輸出的吧，開環的話要加負載才能出正弦波的。

0
回復
tfpower
LV.6
5
2011-12-17 13:38
@huhan0609
你這個應該是開環輸出的吧，開環的話要加負載才能出正弦波的。

是的，但是平時大部分情況下負載很小，不知道怎么解決了。

0
回復
tfpower
LV.6
6
2011-12-17 13:39
@tfpower
是的，但是平時大部分情況下負載很小，不知道怎么解決了。
換成雙極性是不是好一些？
0
回復
2011-12-17 20:58
@tfpower
換成雙極性是不是好一些？
你這種時序方式，就會有這樣的結果，你改一下程序，改成AB二管通互為相反的SPWM波，CD二管通互為相反的50HZ方波，就OK了，你試試看。
0
回復
tfpower
LV.6
8
2011-12-17 21:07
@蕭山老壽
你這種時序方式，就會有這樣的結果，你改一下程序，改成AB二管通互為相反的SPWM波，CD二管通互為相反的50HZ方波，就OK了，你試試看。
但是，我用的16F690的CCP模塊的PWM功能，好像不支持這種模式。
0
回復
huhan0609
LV.5
9
2011-12-17 23:21
@tfpower
但是，我用的16F690的CCP模塊的PWM功能，好像不支持這種模式。
把AB弄成半橋模式， CD用IO功能來模擬就行了。
0
回復
tfpower
LV.6
10
2011-12-18 02:45
@蕭山老壽
你這種時序方式，就會有這樣的結果，你改一下程序，改成AB二管通互為相反的SPWM波，CD二管通互為相反的50HZ方波，就OK了，你試試看。

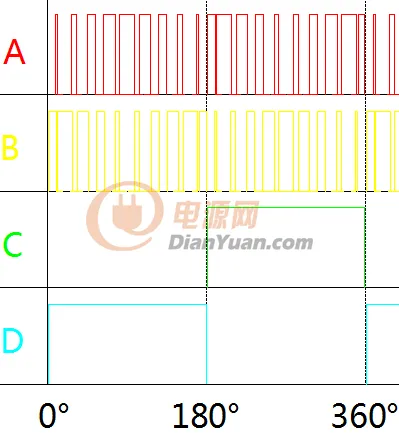

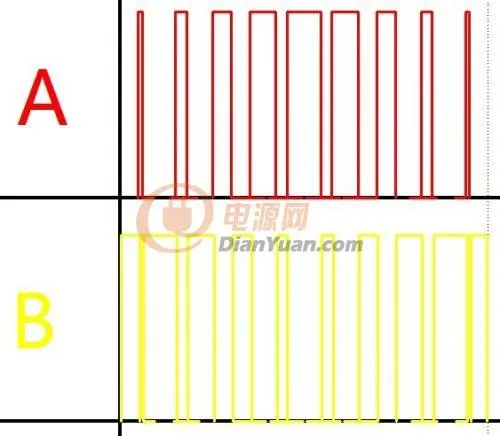

老壽師傅說的"AB二管通互為相反的SPWM波"是下面哪種情況？

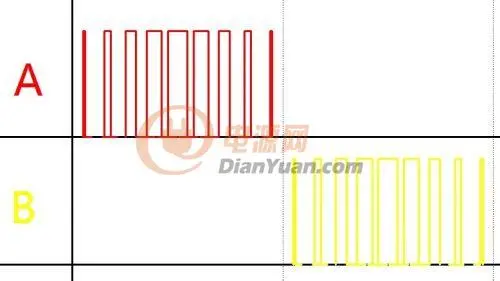

1.

2.


0
回復
tfpower
LV.6
11
2011-12-18 02:49
@huhan0609
把AB弄成半橋模式，CD用IO功能來模擬就行了。
謝謝，我試了一下，一個橋臂調制另外一個橋臂用基波切換和現在下面兩個MOSFET調制而上面兩個做基波切換的情況一樣，估計還是正弦表的問題。
0
回復
2011-12-18 11:17
@tfpower
老壽師傅說的"AB二管通互為相反的SPWM波"是下面哪種情況？1.[圖片] 2.[圖片]
是第二種時序。
0
回復
tfpower
LV.6
13
2011-12-18 11:41
@蕭山老壽
是第二種時序。

這樣啦


0
回復
tfpower
LV.6
14
2011-12-18 11:43
@蕭山老壽
是第二種時序。
這樣左橋臂就一直在高頻切換，功耗比第一種工作方式大的明顯嗎？
0
回復
2011-12-18 16:27
@tfpower
這樣左橋臂就一直在高頻切換，功耗比第一種工作方式大的明顯嗎？
ABCD對的，高頻的半橋功耗稍大些，有很多商品機用PIC16F716，就是這種時序，EG8010工作在單極性時，也是這種時序。
0
回復
tfpower
LV.6
16
2011-12-18 17:14
@蕭山老壽
ABCD對的，高頻的半橋功耗稍大些，有很多商品機用PIC16F716，就是這種時序，EG8010工作在單極性時，也是這種時序。

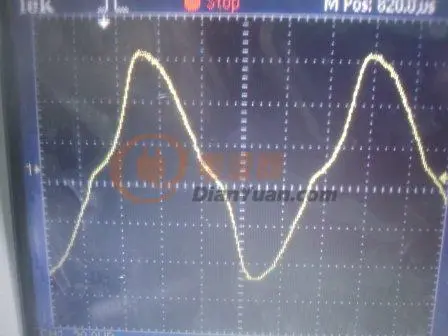

老壽師傅，重載時候的交越失真變大是什么原因？


0
回復
tfpower
LV.6
17
2011-12-19 09:52
@蕭山老壽
ABCD對的，高頻的半橋功耗稍大些，有很多商品機用PIC16F716，就是這種時序，EG8010工作在單極性時，也是這種時序。

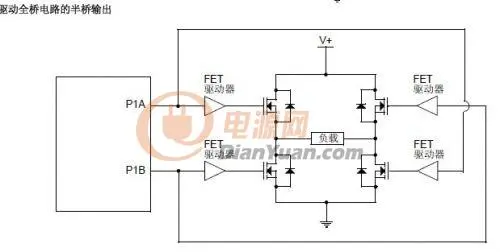

我下載是這種接法：

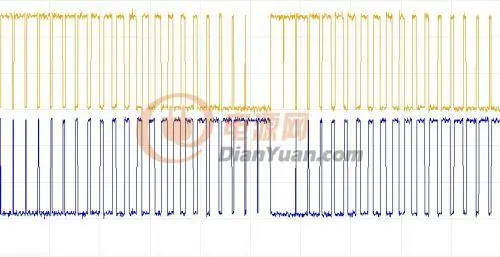

兩路驅動P1A和P1B的波形：

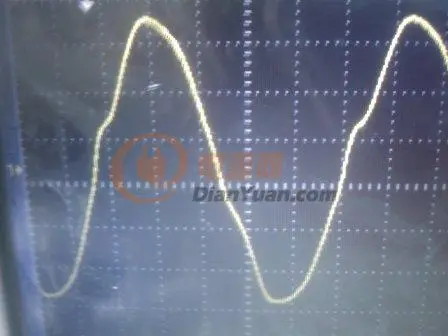

輸出就成這樣子了：


0
回復
2011-12-19 09:56
@tfpower
老壽師傅，重載時候的交越失真變大是什么原因？[圖片]
死區時間不合適
0
回復
tfpower
LV.6
19
2011-12-19 14:27
@huhan0609
你這個應該是開環輸出的吧，開環的話要加負載才能出正弦波的。

終于雙極性了，但是還有問題。
濾波前：

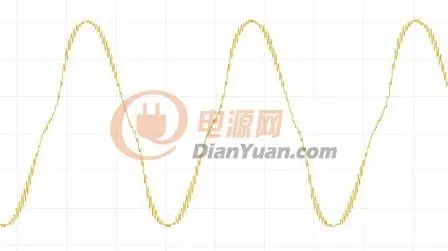

濾波后空載：

輕載：

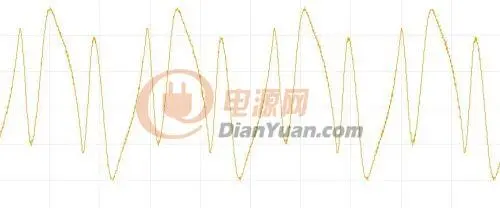

重載：

驅動大致這樣子：


0
回復
2011-12-19 20:45
@tfpower
終于雙極性了，但是還有問題。濾波前：[圖片] 濾波后空載：[圖片] 輕載：[圖片] 重載：[圖片] 驅動大致這樣子：[圖片]
應該是正弦表的問題
