關于調試分析電晶體波形.

在電流饋電半橋電路中,Q1和Q2的驅動電壓由輸出變壓器T1的2個回歸繞組提供,在Q1的E和Q2的C極接變壓器T2的初次極線圈1151593505.pdf
看8貼
全部回復(38)
正序查看
倒序查看
wssliang
LV.3
2
2006-06-29 23:08
自己先頂一下,坐個沙發!
0
回復
wssliang
LV.3
3
2006-06-30 10:21
堅持,頂.
0
回復
wssliang
LV.3
4
2006-06-30 12:22
@wssliang
堅持,頂.
看8貼
0
回復
wssliang
LV.3
5
2006-06-30 12:55
@wssliang
看8貼
看8貼
0
回復
wssliang
LV.3
6
2006-06-30 12:56
@wssliang
看8貼
上面是不同的T2測試的電晶體波形.
0
回復
ssp654321
LV.5
7
2006-06-30 18:15
這個電路有點怪
0
回復
wssliang
LV.3
8
2006-06-30 19:01
@ssp654321
這個電路有點怪
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151665497.jpg');}" onmousewheel="return imgzoom(this);">

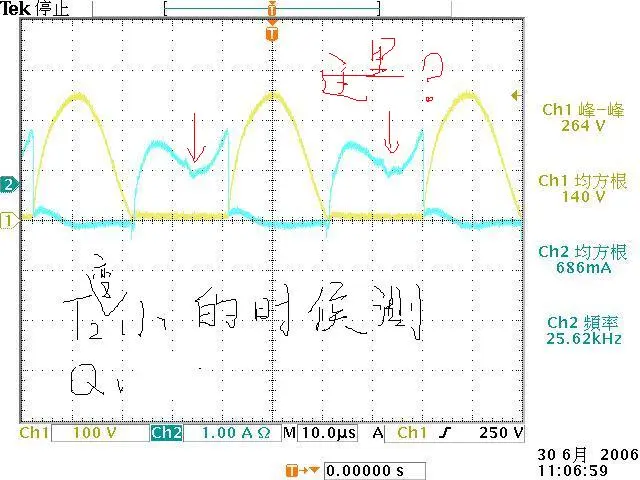

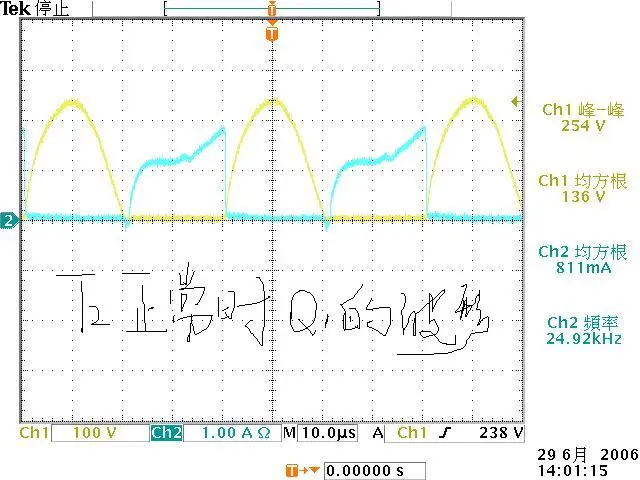

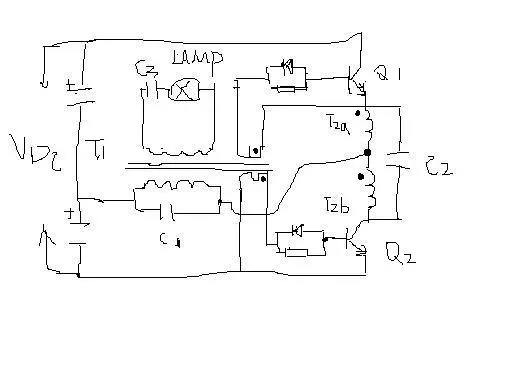

C1,T1,C2組成諧振電路,Q1,Q2的驅動電壓由T1的回繞組提供,T2的作用是不是使Q1和Q2起到切換的作用(看它的同名端),我分別用不同的T2測試Q1的波形,如下:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151666073.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151666093.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151666105.jpg');}" onmousewheel="return imgzoom(this);">

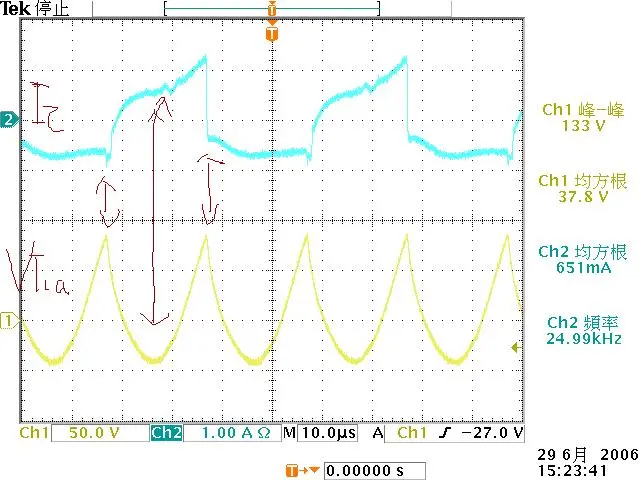

T2變小后,電流波形凹陷變大(紅色標記),T2a電壓的波形和Ic的波形是一個怎樣的聯系,減小T2,T2a的電壓肯定變小,影響到Ic,使圖中的凹陷變大.那位老師可以幫我分析一下電路.T2是怎么樣去影響到電晶體的工作,我謝謝你了.
0
回復
ssp654321
LV.5
9
2006-06-30 19:07
@wssliang
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/42/1151665497.jpg');}"onmousewheel="returnimgzoom(this);">C1,T1,C2組成諧振電路,Q1,Q2的驅動電壓由T1的回繞組提供,T2的作用是不是使Q1和Q2起到切換的作用(看它的同名端),我分別用不同的T2測試Q1的波形,如下:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/42/1151666073.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/42/1151666093.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/42/1151666105.jpg');}"onmousewheel="returnimgzoom(this);">T2變小后,電流波形凹陷變大(紅色標記),T2a電壓的波形和Ic的波形是一個怎樣的聯系,減小T2,T2a的電壓肯定變小,影響到Ic,使圖中的凹陷變大.那位老師可以幫我分析一下電路.T2是怎么樣去影響到電晶體的工作,我謝謝你了.
我們一般T2靠近電源端的
0
回復
wssliang
LV.3
10
2006-06-30 19:23
@ssp654321
我們一般T2靠近電源端的
電路和電流反饋半橋電路是差不多的.T2靠近電源端,不知道你的電路的結構.工作原理一樣嗎?
0
回復
ssp654321
LV.5
11
2006-06-30 19:58
@wssliang
電路和電流反饋半橋電路是差不多的.T2靠近電源端,不知道你的電路的結構.工作原理一樣嗎?
電路除了和你T2位置不同外其余一樣,是并聯諧振電路,在老美T8的INSTAND START線路應用很廣泛.
0
回復
wssliang
LV.3
12
2006-06-30 20:07
@ssp654321
電路除了和你T2位置不同外其余一樣,是并聯諧振電路,在老美T8的INSTANDSTART線路應用很廣泛.
那你的電路是怎么工作的,這里的T2起到切換導通和截止的,你的T2位置不同是什么意思,功能也不一樣嗎?剛開始我是這么來認識T2的作用,現在我覺的它對電晶體的電流有很大的作用,不是很明白.還請教與論壇上的老師和前輩.
0
回復
ssp654321
LV.5
13
2006-06-30 20:09
@wssliang
那你的電路是怎么工作的,這里的T2起到切換導通和截止的,你的T2位置不同是什么意思,功能也不一樣嗎?剛開始我是這么來認識T2的作用,現在我覺的它對電晶體的電流有很大的作用,不是很明白.還請教與論壇上的老師和前輩.
有空給你化一張圖
0
回復
wssliang
LV.3
14
2006-06-30 20:13
@ssp654321
有空給你化一張圖
那就很是感謝了,你通常是怎樣去判別電晶體的波形,波形很直觀的反映電路的工作狀態,我對波形方面一直不是搞的不是很明白,你有這方面好的方法或資料嗎?
0
回復
wuhxl
LV.5
15
2006-06-30 22:15
@wssliang
那就很是感謝了,你通常是怎樣去判別電晶體的波形,波形很直觀的反映電路的工作狀態,我對波形方面一直不是搞的不是很明白,你有這方面好的方法或資料嗎?
我想問一下你的線路是你們開發還是別人的.
0
回復
ssp654321
LV.5
16
2006-06-30 22:16
@wssliang
那就很是感謝了,你通常是怎樣去判別電晶體的波形,波形很直觀的反映電路的工作狀態,我對波形方面一直不是搞的不是很明白,你有這方面好的方法或資料嗎?
大概是正弦波,凹陷不要大,我也是新手
0
回復
ssp654321
LV.5
17
2006-06-30 22:21
@ssp654321
大概是正弦波,凹陷不要大,我也是新手
我自己
0
回復
ssp654321
LV.5
18
2006-06-30 22:22
@ssp654321
我自己
要不老板讓你來干嗎,你說是吧
0
回復
wssliang
LV.3
19
2006-06-30 22:31
@wuhxl
我想問一下你的線路是你們開發還是別人的.
這電路都是大眾化的電路了,書上,網上一大把,都知道,有人知道了幾年,也許到現在還不知道電路其中各個元件的作用,不要小看分立元件的電路,我個人覺的真正把分立搞懂的也不會很多吧.我現在是搞不懂其中的一些因果關系,彼此之間都是相互影響的.不是像書上那樣一張兩張就說的明白的.請論壇上的高手對我這個電路分析分析,謝謝了.
0
回復
wuhxl
LV.5
20
2006-06-30 22:46
@wssliang
這電路都是大眾化的電路了,書上,網上一大把,都知道,有人知道了幾年,也許到現在還不知道電路其中各個元件的作用,不要小看分立元件的電路,我個人覺的真正把分立搞懂的也不會很多吧.我現在是搞不懂其中的一些因果關系,彼此之間都是相互影響的.不是像書上那樣一張兩張就說的明白的.請論壇上的高手對我這個電路分析分析,謝謝了.
推挽線路很少人搞,理論我也很難說得明.你說到的幾個元件都直接影響到EB的效率和幾個發熱元件的溫升.
0
回復
wssliang
LV.3
21
2006-06-30 22:47
@ssp654321
大概是正弦波,凹陷不要大,我也是新手
Ic的波形凹陷大的話,電晶體的損耗會大,輸入功率會大,當我將T2再減小的話,電流中的凹陷的最底點幾乎到0,后又升起,開始功率有點大,過一會兒升的很快,我想一會兒電晶體就死掉了,T2在正常工作的時候溫度也是很高的,我在不改變它的感量的基礎上,改變它的繞線方式,電晶體的Ic的頻率是沒有改變之前的3倍,但似乎T2的溫度比沒有改繞線之前的溫度要底.總之在T1回繞組給Q1,Q2驅動的前提下,T2影響到Ic的變化.這也是我想要知道的問題的所在.
0
回復
wuhxl
LV.5
22
2006-06-30 22:47
@wssliang
這電路都是大眾化的電路了,書上,網上一大把,都知道,有人知道了幾年,也許到現在還不知道電路其中各個元件的作用,不要小看分立元件的電路,我個人覺的真正把分立搞懂的也不會很多吧.我現在是搞不懂其中的一些因果關系,彼此之間都是相互影響的.不是像書上那樣一張兩張就說的明白的.請論壇上的高手對我這個電路分析分析,謝謝了.
從波形看已經不錯的EB了
0
回復
wssliang
LV.3
23
2006-07-01 12:25
@wuhxl
從波形看已經不錯的EB了
請問你是怎樣去分析我的波形的,也就是說怎樣看波形判斷它的好壞,你說波形還可以,但是我的T2溫升很大,在做高溫的時候,就會短路,我想去分析是磁芯溫度和銅線的溫度誰的更高,但是問題在于至今未能弄明白T2,請幫幫忙,謝了.
0
回復
wssliang
LV.3
24
2006-07-01 19:48
@wssliang
Ic的波形凹陷大的話,電晶體的損耗會大,輸入功率會大,當我將T2再減小的話,電流中的凹陷的最底點幾乎到0,后又升起,開始功率有點大,過一會兒升的很快,我想一會兒電晶體就死掉了,T2在正常工作的時候溫度也是很高的,我在不改變它的感量的基礎上,改變它的繞線方式,電晶體的Ic的頻率是沒有改變之前的3倍,但似乎T2的溫度比沒有改繞線之前的溫度要底.總之在T1回繞組給Q1,Q2驅動的前提下,T2影響到Ic的變化.這也是我想要知道的問題的所在.
我暈,看來前輩們對這基礎的不敢興趣,自己頂一下好了.
0
回復
wuhxl
LV.5
25
2006-07-02 14:59
@wssliang
請問你是怎樣去分析我的波形的,也就是說怎樣看波形判斷它的好壞,你說波形還可以,但是我的T2溫升很大,在做高溫的時候,就會短路,我想去分析是磁芯溫度和銅線的溫度誰的更高,但是問題在于至今未能弄明白T2,請幫幫忙,謝了.
輸出110W時,T2用EE25F的磁芯,100T:100T的圈數,你估計一下用什么樣的線試一下.
0
回復
ssp654321
LV.5
26
2006-07-02 18:19
@wuhxl
輸出110W時,T2用EE25F的磁芯,100T:100T的圈數,你估計一下用什么樣的線試一下.
大概0.4左右的線就差不多了
0
回復
wssliang
LV.3
27
2006-07-03 13:11
@wuhxl
輸出110W時,T2用EE25F的磁芯,100T:100T的圈數,你估計一下用什么樣的線試一下.
同樣的線,只是繞制方式不同,其它的電感量,磁心也都是一樣的,一種是并在一起繞,另外是分開繞,分開繞的話,頻率很高,電流的波形也有變化,好處是本身的溫升底,在之前一起繞的話,溫升很高,高溫的時候線圈容易短路.所以才注意到T2,才想詳細的了解T2的功能作用.電流波形的凹陷,在電感小的時候,凹陷很大,管子溫度很高,電感大的話,凹陷就減小,電流頻率有所減小,我對上面的圖(電流和T2a兩端電壓的那個圖),我不知道T2和電流之間的關系.這是問題的所在,理論方面的闡述.
0
回復
xiayu4088
LV.4
28
2006-07-03 14:10
@wssliang
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/42/1151665497.jpg');}"onmousewheel="returnimgzoom(this);">C1,T1,C2組成諧振電路,Q1,Q2的驅動電壓由T1的回繞組提供,T2的作用是不是使Q1和Q2起到切換的作用(看它的同名端),我分別用不同的T2測試Q1的波形,如下:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/42/1151666073.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/42/1151666093.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/42/1151666105.jpg');}"onmousewheel="returnimgzoom(this);">T2變小后,電流波形凹陷變大(紅色標記),T2a電壓的波形和Ic的波形是一個怎樣的聯系,減小T2,T2a的電壓肯定變小,影響到Ic,使圖中的凹陷變大.那位老師可以幫我分析一下電路.T2是怎么樣去影響到電晶體的工作,我謝謝你了.
這是并聯諧振隔離輸出的線路,用在220V以上的電壓.T2是扼流圈
0
回復
iec2005
LV.4
29
2006-07-03 22:35
@wssliang
電路和電流反饋半橋電路是差不多的.T2靠近電源端,不知道你的電路的結構.工作原理一樣嗎?
你用什么三極管的?我做2*36W用EE33的做主變壓器夠嗎?
你用的變壓器的匝比是怎樣的?
我用的匝比是1:1:40:180  但要飽和.不知道什么原因?
0
回復
iec2005
LV.4
30
2006-07-03 22:45
@wssliang
電路和電流反饋半橋電路是差不多的.T2靠近電源端,不知道你的電路的結構.工作原理一樣嗎?
T2的作用可看作一個電流源,所以叫電流半橋.
0
回復
wssliang
LV.3
31
2006-07-03 22:51
@iec2005
你用什么三極管的?我做2*36W用EE33的做主變壓器夠嗎?你用的變壓器的匝比是怎樣的?我用的匝比是1:1:40:180  但要飽和.不知道什么原因?
電晶體是2SC4054,你將匝比改為1:1:40:140,再試一試,問題是這個電路的最大問題是T1和T2的溫度很高,不怕你笑話,我還不是很明白T2究竟是怎樣影響到電晶體的,波形看的不是很明白,我也在調試,問題在于T2和T1,我測試了T2的溫度是最高,我想不明白T2在電路中的作用(詳細一點的).
