本文介紹了設計濾波器的FPGA實現步驟,并結合杜勇老師的書籍中的并行FIR濾波器部分進行一步步實現硬件設計,對書中的架構做了復現以及解讀,并進行了仿真驗證。
并行FIR濾波器FPGA實現
FIR濾波器的結構形式時,介紹了直接型、級聯型、頻率取樣型和快速卷積型4種。在FPGA實現時,最常用的是最簡單的直接型結構。FPGA實現直接型結構的FIR濾波器,可以采用串行結構、并行結構等不同中的結構設計,上文根據書中提供的架構完成了串行 FIR濾波器的實現,本文沿用上文的基本代碼結構,按照并行FIR濾波器的架構完成電路描述。
FIR濾波器需求
設計一個15階(長度為16)的低通線性相位FIR濾波器,采用窗函數設計,截止頻率為500 Hz,采樣頻率為2 000 Hz;采用FPGA實現并行結構的濾波器,系數的量化位數為12比特,輸入數據位寬為12比特,輸出數據位寬為29比特,系統時鐘為16 kHz。
濾波器系數確定與量化
確定濾波器的結構后,就根據濾波器進行設計代碼仿真,這里引用書中的仿真設計,并將濾波器參數系數量化。確定濾波器系數的方法有很多,可以使用MATLAB中豐富的函數實現,或者使用相關濾波器設計的軟件工具,定制滿足當前需求的窗函數的濾波器系數。具體量化系數確定可參考上文《數字信號處理-09-串行FIR濾波器MATLAB與FPGA實現》中的相關內容,或者參考杜勇老師的書中的內容。
硬件架構

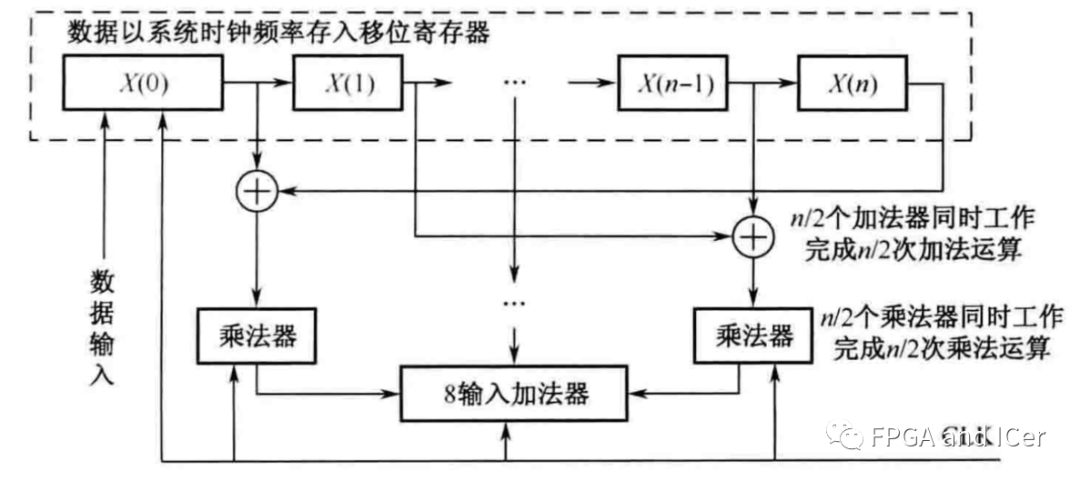

下圖為杜勇老師的《數字濾波器的MATLAB與FPGA實現》實現的并行FIR濾波器的結構圖。因?yàn)镕IR濾波器參數對稱,所以同時計算相應的對稱結構的值,將對稱系數的X(n)相加后,可調用8個乘法器,完成對濾波器的乘法運算,所以針對并行濾波器的架構數據的輸入速率和時鐘可以相同,每一個時鐘周期流水輸出一個濾波后的信號值。圖中的8輸入的加法器,可以替換成N/2;這樣就得到了一個通用化的并行FIR濾波器結構圖。
并行FIR濾波器
并行實現FIR濾波器,雖然浪費了加法器和乘法器的資源,但是提升了整個濾波器實現的性能,當濾波器的系數長度N增大時,數據的吞吐速率不變(暫且不考慮面積增大對性能的影響),但帶來的壞處就是會用掉相應倍數的邏輯資源和運算資源,速度和面積本來就是魚和熊掌的關系,在實際應用中應當做相應的權衡和割舍。
根據架構描述電路
根據杜勇老師書中提供的架構,對電路進行描述,同樣沿用了前文的通用化的模板,后期可根據參數輸入來適配不同濾波器長度的設計。

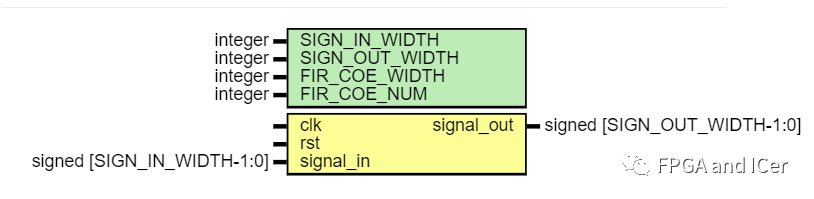

實現模塊框圖

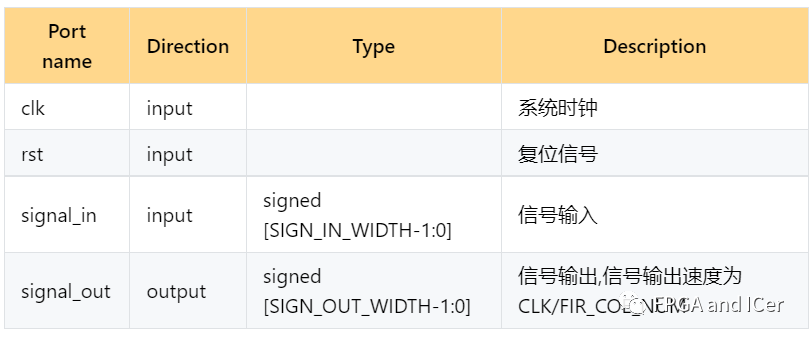

接口描述如下:
接口描述

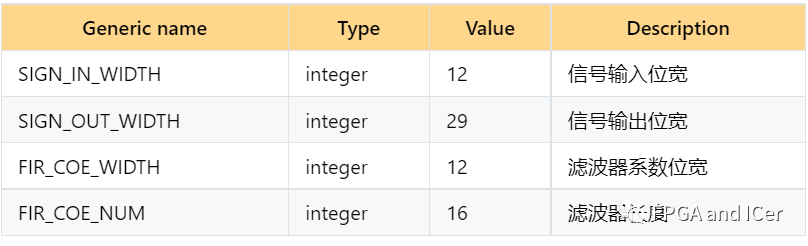

參數描述如下:
參數描述
代碼如下:
`timescale 1ns / 1ps
module Fir_Parallel(
input clk,//!系統時鐘
input rst,//!復位信號
input signed [SIGN_IN_WIDTH-1:0] signal_in,//!信號輸入
output signed [SIGN_OUT_WIDTH-1:0] signal_out//!信號輸出,信號輸出速度和輸入速度相同
);
//
parameter integer SIGN_IN_WIDTH = 12 ;//!信號輸入位寬
parameter integer SIGN_OUT_WIDTH = 29 ;//!信號輸出位寬
parameter integer FIR_COE_WIDTH = 12 ;//!濾波器系數位寬
parameter integer FIR_COE_NUM = 16 ;//!濾波器長度
localparam integer FIR_WIDTH_DIV_2 = FIR_COE_NUM/2 ;
function [FIR_COE_WIDTH-1:0] coe_data;
input [FIR_WIDTH_DIV_2-1:0] index;
begin
case(index)
'd0:coe_data='h000;
'd1:coe_data='hffd;
'd2:coe_data='h00f;
'd3:coe_data='h02e;
'd4:coe_data='hf8b;
'd5:coe_data='hef9;
'd6:coe_data='h24e;
'd7:coe_data='h7ff;
endcase
end
endfunction
integer i;
genvar j;
//!濾波器系數加載
wire signed [FIR_COE_WIDTH-1:0] coe[FIR_WIDTH_DIV_2-1:0];
generate
for (j=0; j

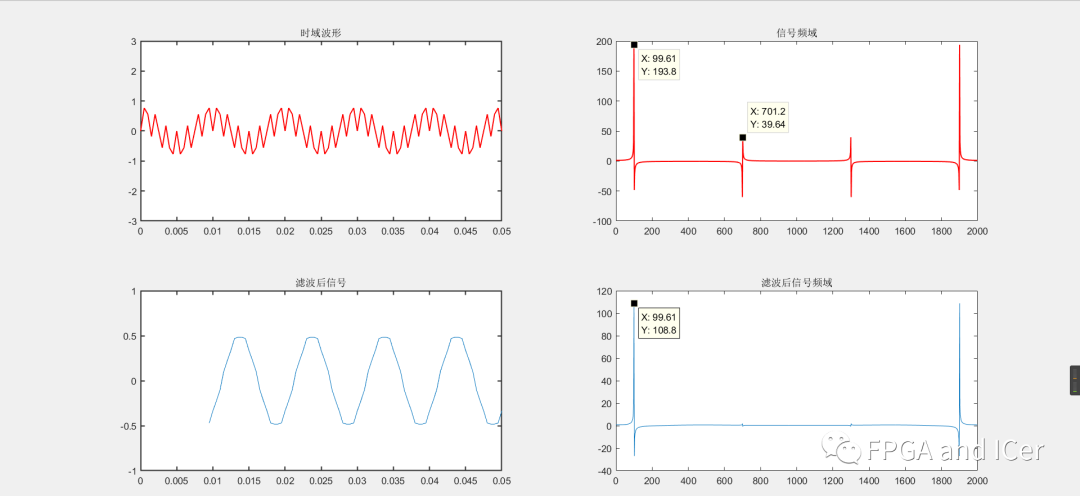

運行仿真后,根據設計的濾波器系數進行仿真,發現可以正常濾波除去高頻分量。
濾波仿真效果
仿真激勵文件編寫
`timescale 1ns / 1ps
module Fir_Parallel_tb;
// Parameters
localparam integer SIGN_IN_WIDTH = 12;
localparam integer SIGN_OUT_WIDTH = 29;
localparam integer FIR_COE_WIDTH = 12;
localparam integer FIR_COE_NUM = 16;
// Ports
reg clk = 1;
reg rst = 1;
reg [SIGN_IN_WIDTH-1:0] signal_in;
wire [SIGN_OUT_WIDTH-1:0] signal_out;
Fir_Parallel #(
.SIGN_IN_WIDTH(SIGN_IN_WIDTH ),
.SIGN_OUT_WIDTH(SIGN_OUT_WIDTH ),
.FIR_COE_WIDTH(FIR_COE_WIDTH ),
.FIR_COE_NUM (FIR_COE_NUM )
)Fir_Parallel_dut (
.clk (clk ),
.rst (rst ),
.signal_in (signal_in ),
.signal_out ( signal_out)
);
reg [11:0] mem [0:99];
reg [9:0] addr ;
// reg [11:0]data_out ;
always #(10*1)
begin
if(rst==0)
addr = addr + 10'd1;
signal_in = mem[addr][11:0];
end
always
#5 clk = ! clk ;
initial
begin
signal_in =0;
$readmemh("sin_data.txt",mem);
addr = 10'd0;
#10;
rst = 0;
end
endmodule

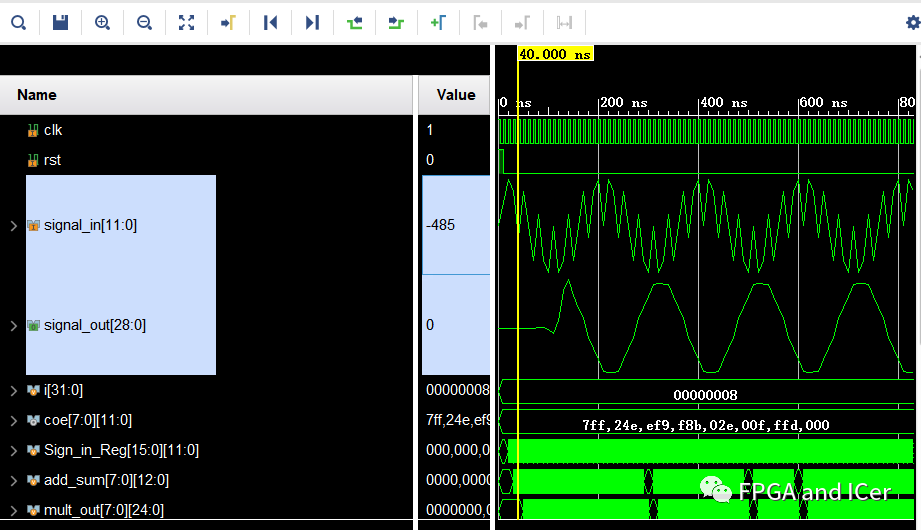

運行仿真,查看波形可見,濾波效果和仿真結果一致。
仿真波形
延遲分析

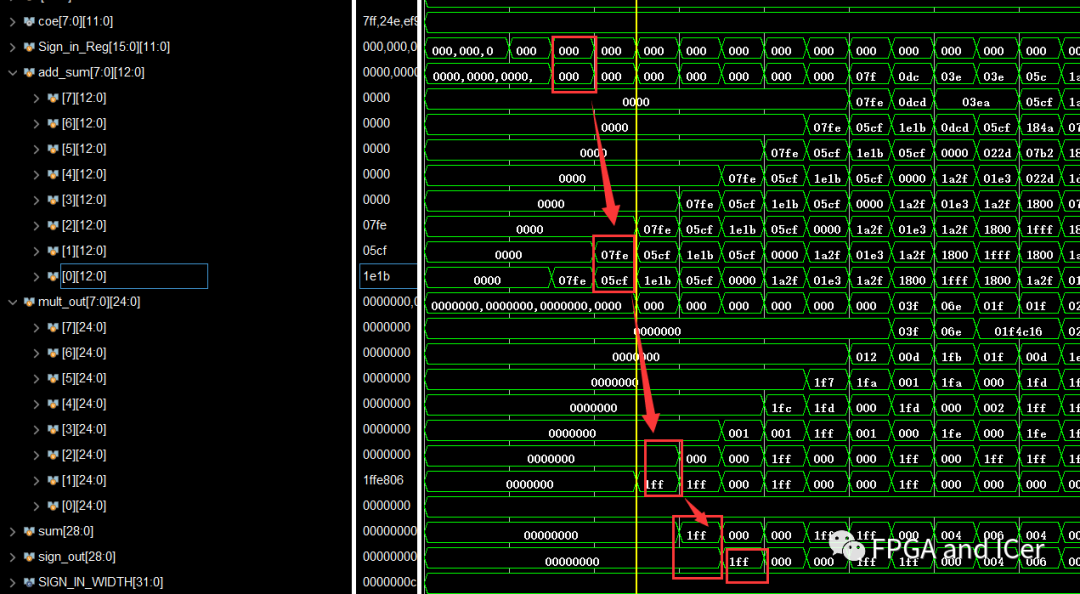

該架構的數據輸入后,每四個時鐘周期后輸出一個數據,其中,一個時鐘周期用于X(n)的加和,一個時鐘周期用于計算信號和濾波器系數相乘的結果,一個時鐘周期用于乘法輸出后的數據做累加處理,一個時鐘用于讀取累加后的結果。
延時分析
