1、第一板斧

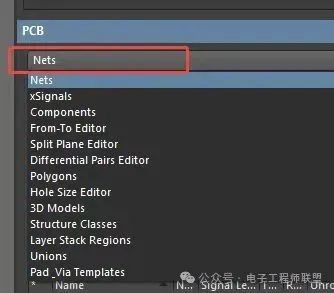

PCB菜單選項是否被選為Nets

如果不是請點擊下拉選項更改為Nets。

更改之后，這時候如果預拉線還沒有出現，隨便拖動一個元器件后，所有元器件的預拉線就都顯示出來了。

2、第二板斧

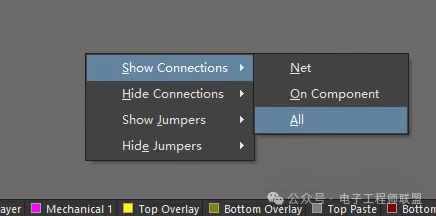

如果方法一無效請繼續此方法：快捷鍵N-S-A（顯示所有預拉線），如下圖：

3、第三板斧

快捷鍵“L”切換到層管理器

收縮Layers，出現System Colors 點擊展開

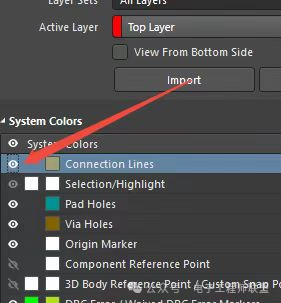

查看 Connection lines 選項，請保持小眼睛的符號是使能狀態，見下圖所示：

好了，經過以上三個方法的設置，相信能解決大部分PCB 元器件預拉線消失的問題了。
