最近忙活著畫塊板子。原理圖完成了、板框尺寸之類的也與結構確認完了。于是開始張羅著布板子，正準備打開pcb文件，擼起袖子開干的時候，交互式布局的方法卻想不起來了。對著軟件一頓操作，總算是想起來了。今天記錄在這里，供以后畫板的時候忘記了方便查詢，同時也分享給大家；

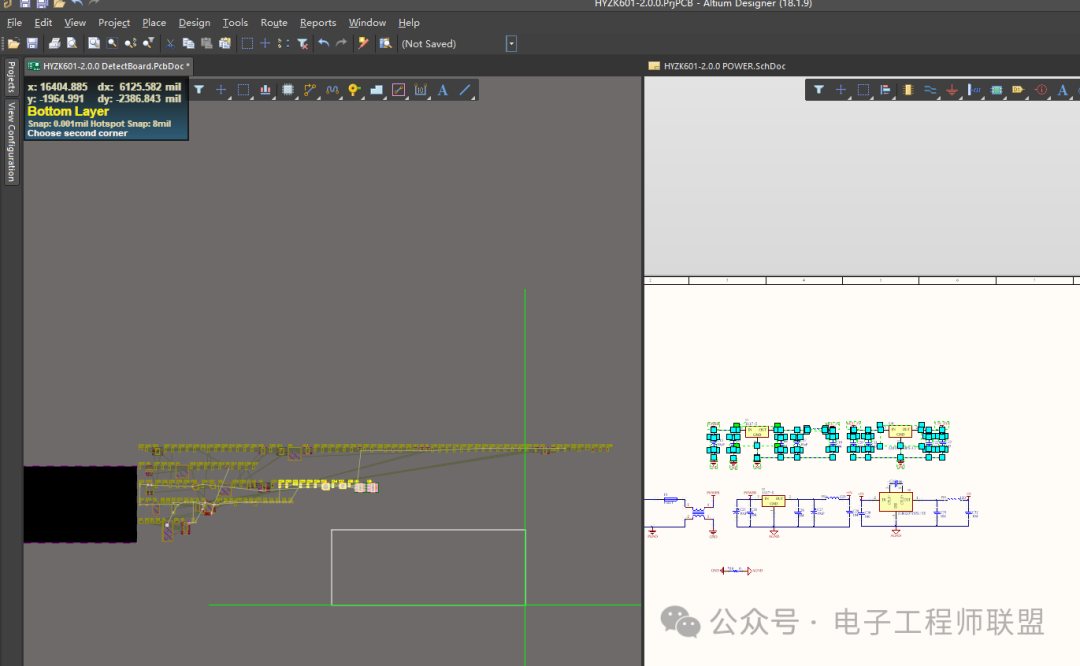

1、分別打開原理圖與PCB圖，選擇【window】-> 【Tile Vertically】，原理圖和PCB圖同時打開；如下圖所示：

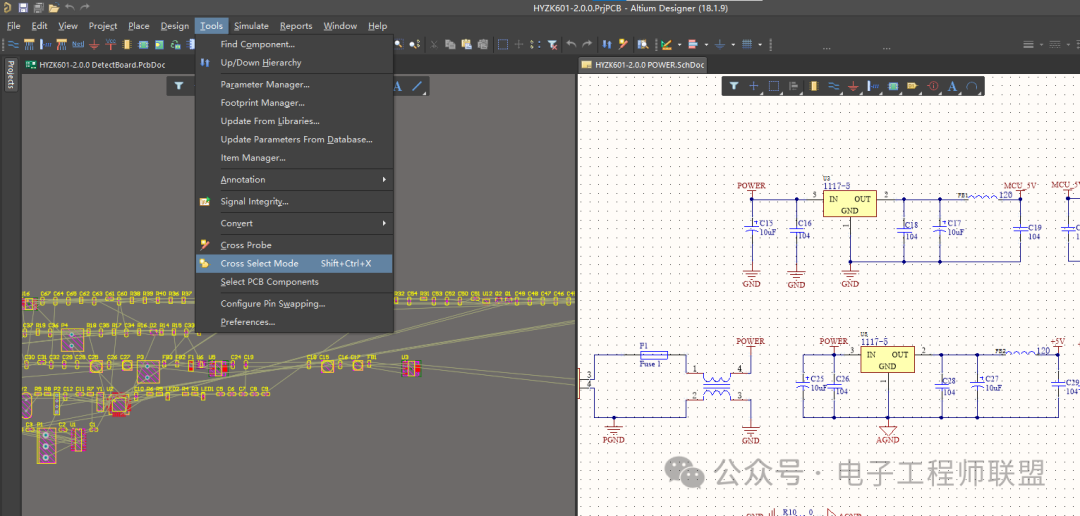

2、在原理圖或PCB圖紙模式下，選擇【Tools】->【cross select mode】，進入交互選擇模式 ;如下圖所示：

3、在原理圖或PCB圖中，選中元器件，則在對應的另一張圖紙上相應的器件被選中；如下圖所示：

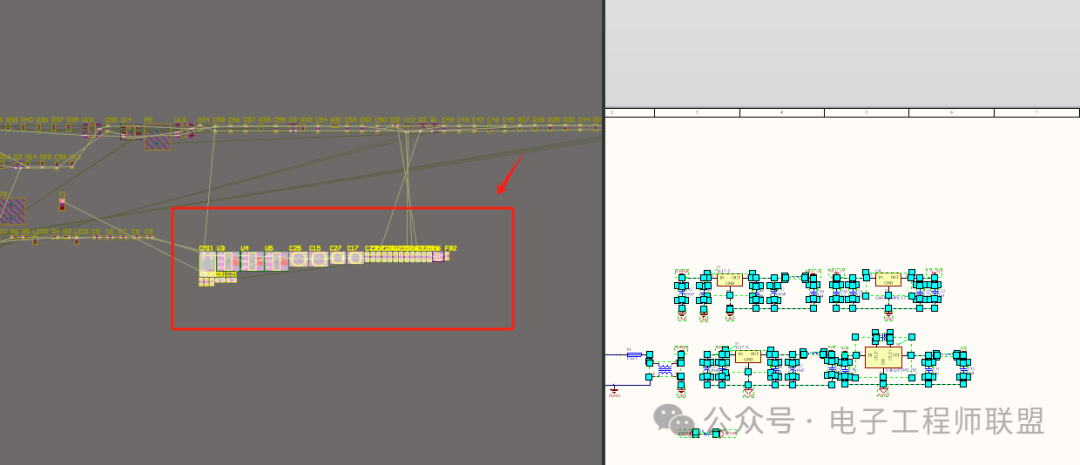

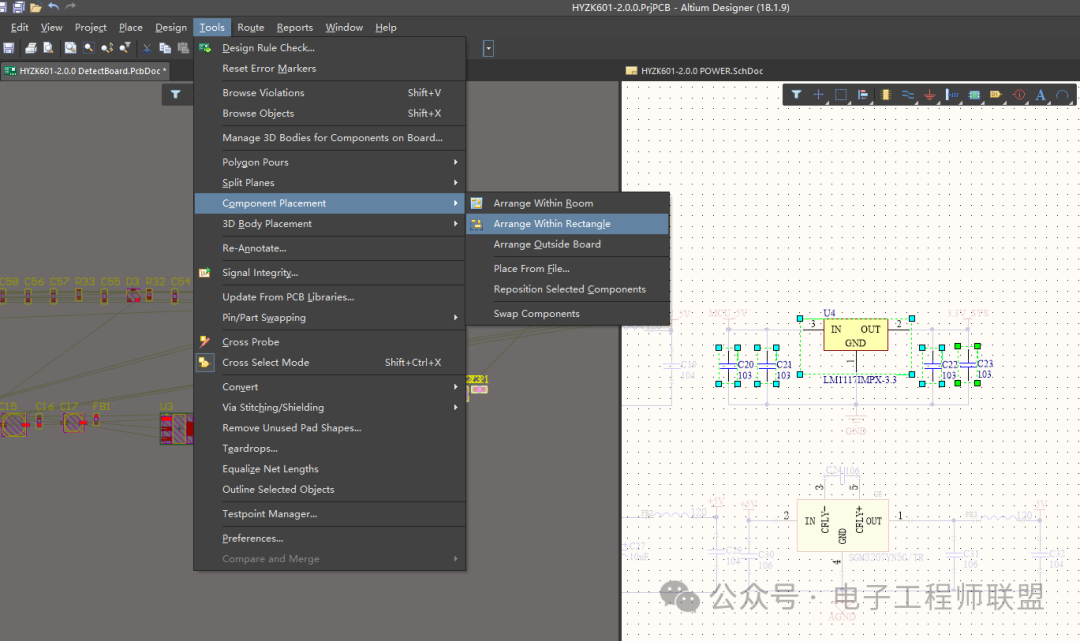

4、在原理圖中選中一個模塊后，然后單擊PCB圖紙工作區域一下，激活PCB頁面。然后從【Tools】 菜單中選擇【Component Placement ->Arrange Within Rectangle 】,然后在需要布局的地方用鼠標選擇一個區域，則相關模塊的器件就會被拉取到一起。這樣非常方便地就將一個電路模塊中的器件都拉到一起了，節約整合器件的時間；如下圖片所示：

以上是今天分享的內容，謝謝！
