核桃相信有很大一部分小伙伴剛接觸外發打板流程的時候，很多時候都是直接發源文件給加工廠，別問我怎么知道的，因為核桃曾經也怎么干過。

在學校期間或許發源文件倒是無關緊要，但是對于公司項目來說，發源文件給加工廠是要冒著板子可能被泄密的風險去做的，項目經理第一個不答應。所以很有必要了解一下PCB如何生成gerber文件，本文章基于Altium Designer 23版本來做介紹，其他版本可能存在區別，請留意！

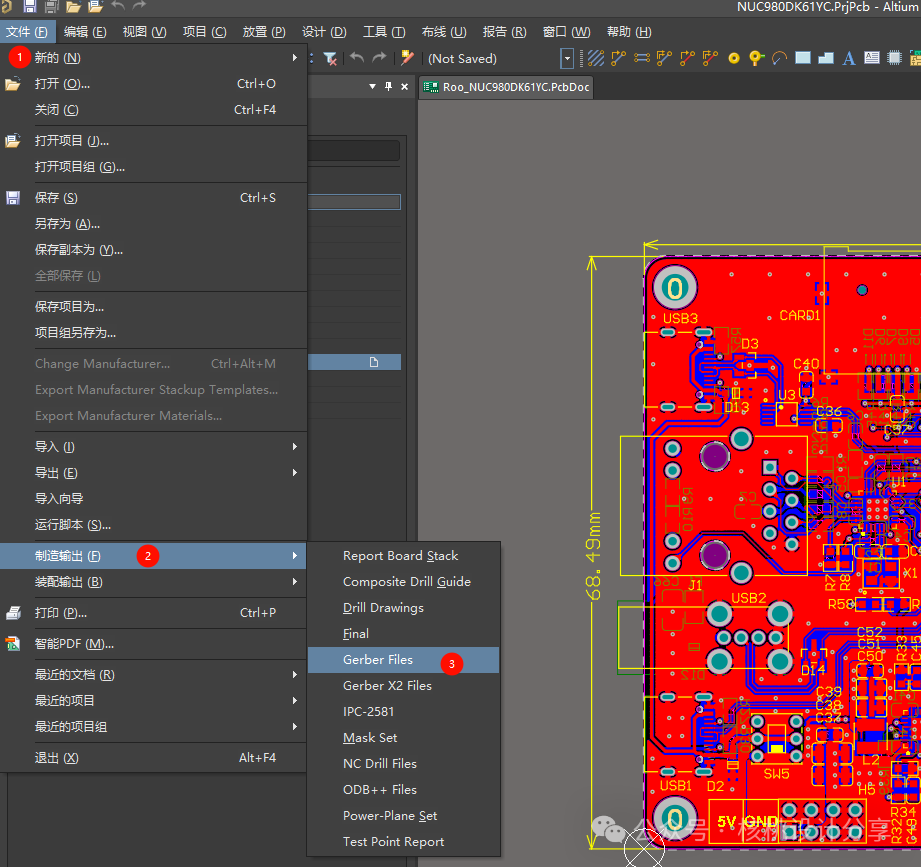

（1）執行菜單欄中的“文件”→“制造輸出”→“Gerber Files”,    如下圖所示：

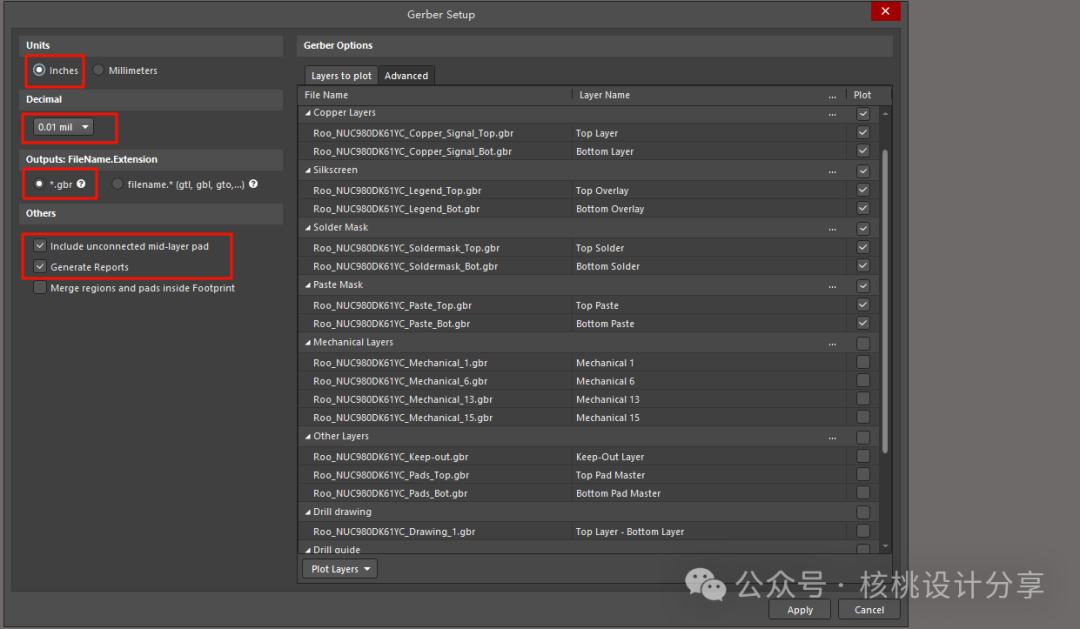

（2）在彈出的界面中：①Units選擇Inches。②Decimal默認選擇0.01mil。③Outputs:FileName.Extension選擇*.gbr。④Other保持前兩項默認打勾即可。

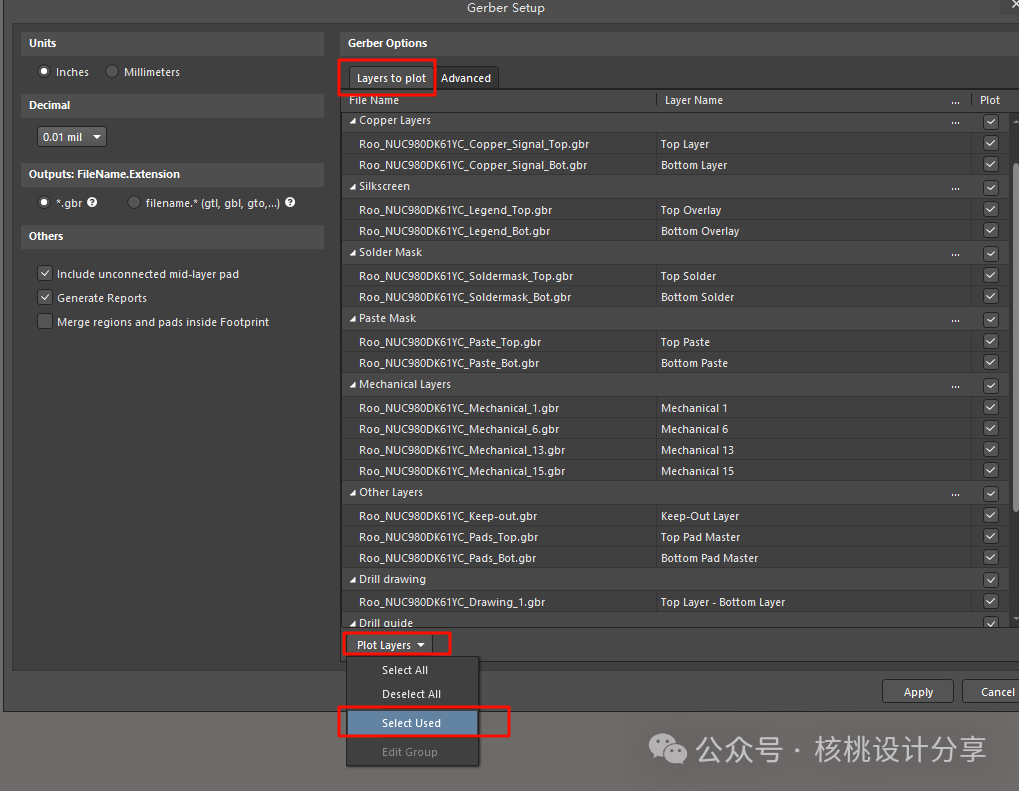

⑤在右邊的Layers to plot選項卡中左下角的Plot Layers上拉菜單中選擇Select Used。如下圖所示：

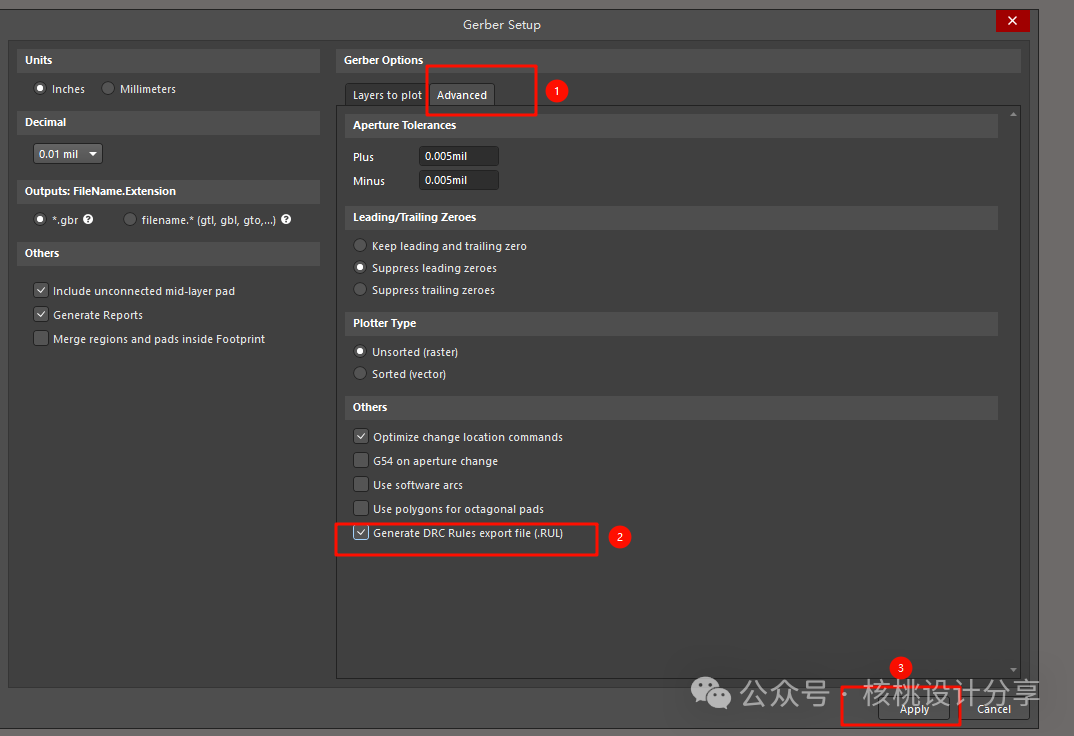

⑥接著在Advanced選項卡中，勾選Generate DRC Rules export file(.RUL)，最后單擊右下角Apply。

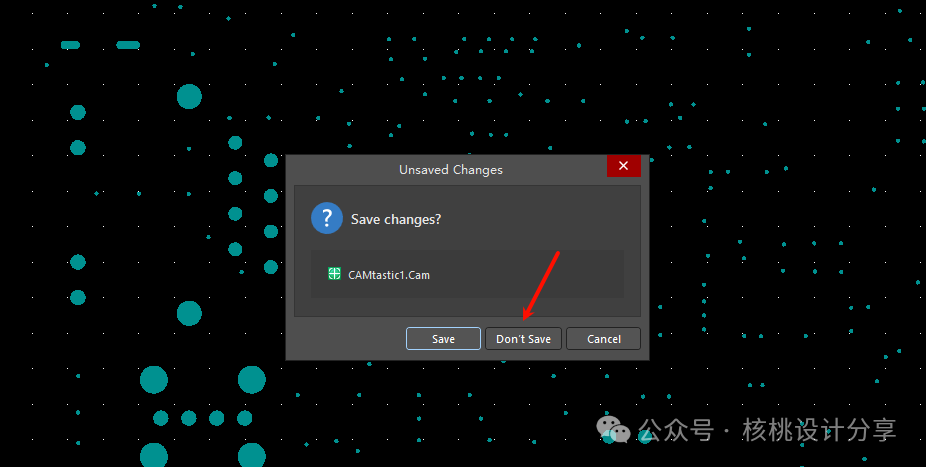

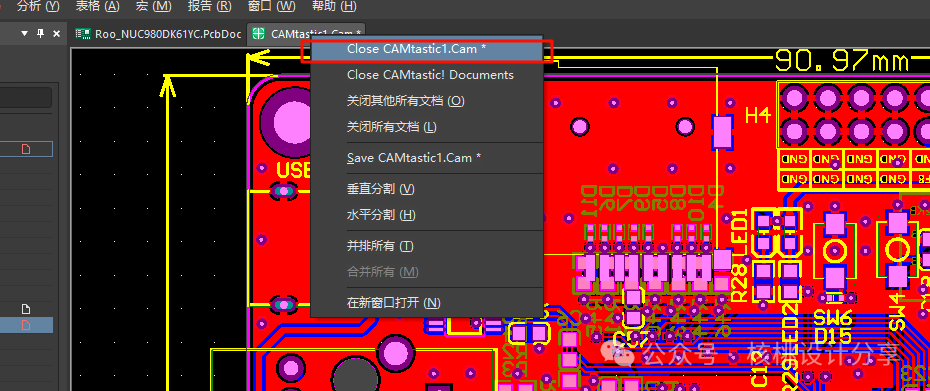

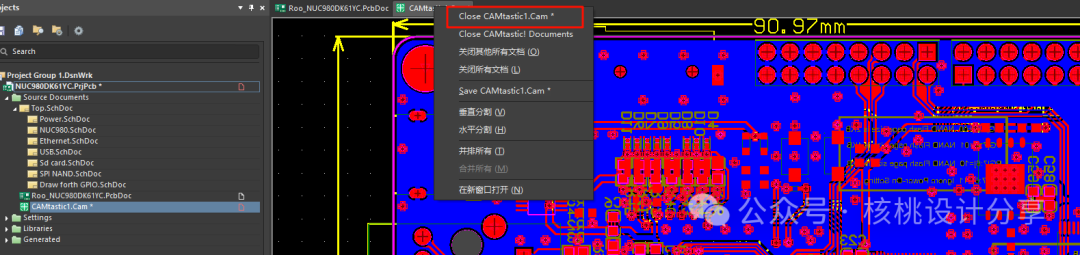

（3）最后得到輸出預覽后直接關閉預覽即可，無需保存，單擊Don’t Save。

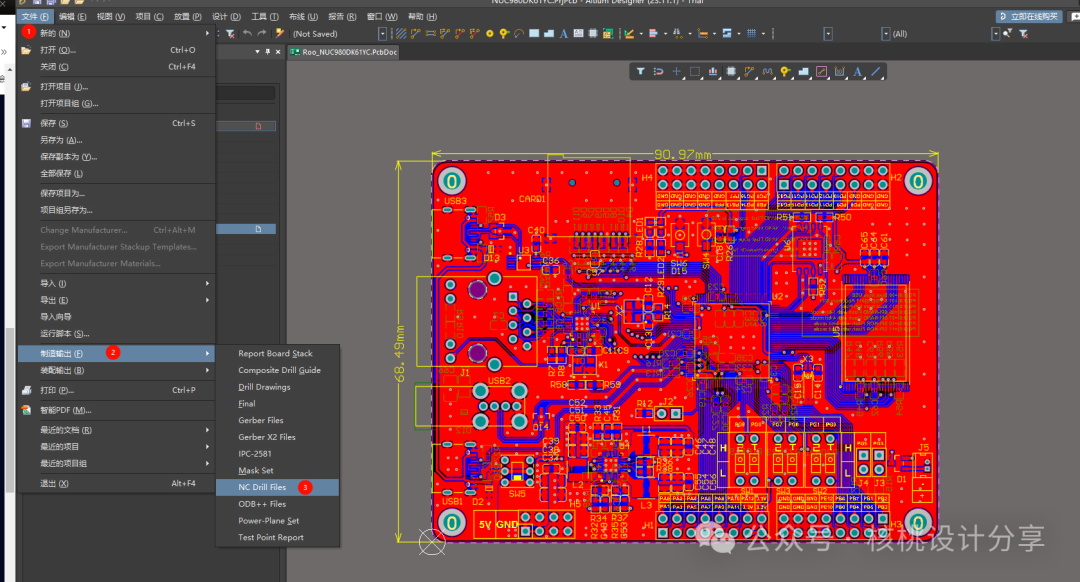

（4）接著輸出鉆孔文件（NC Drill Files）執行菜單欄中的“文件”→“制造輸出”→“NC Drill Files”，如下圖所示：

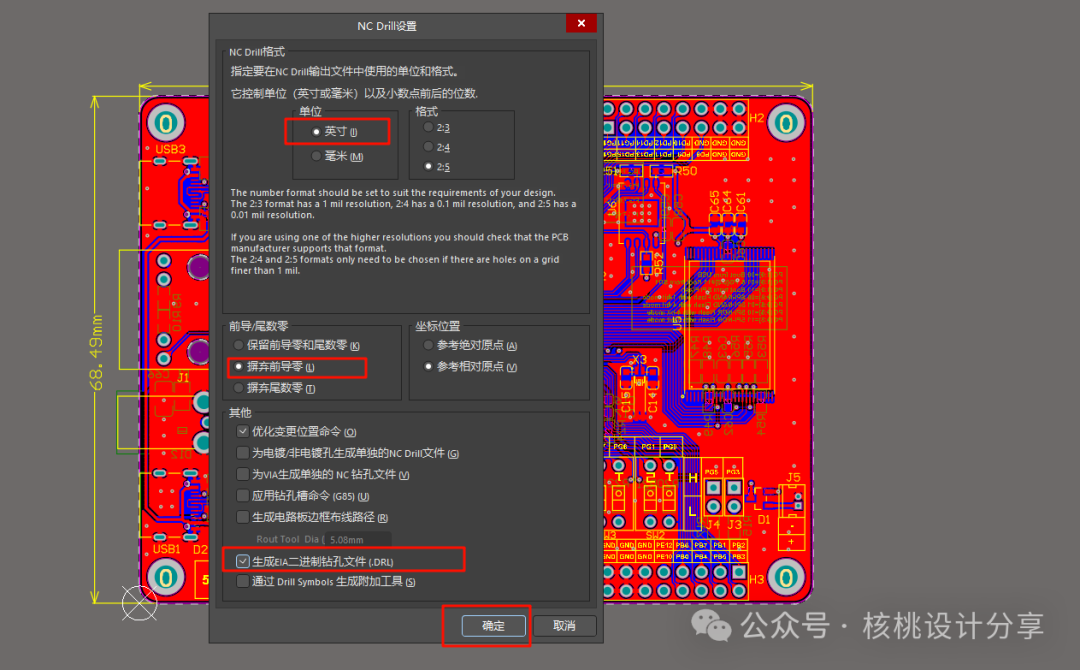

（5）在彈出的界面中：①單位選擇“英寸”②格式選擇2:5③前導/尾數零選擇“摒棄前導零”④生成EIA二進制鉆孔文件(.DRL)最后點擊“確定”

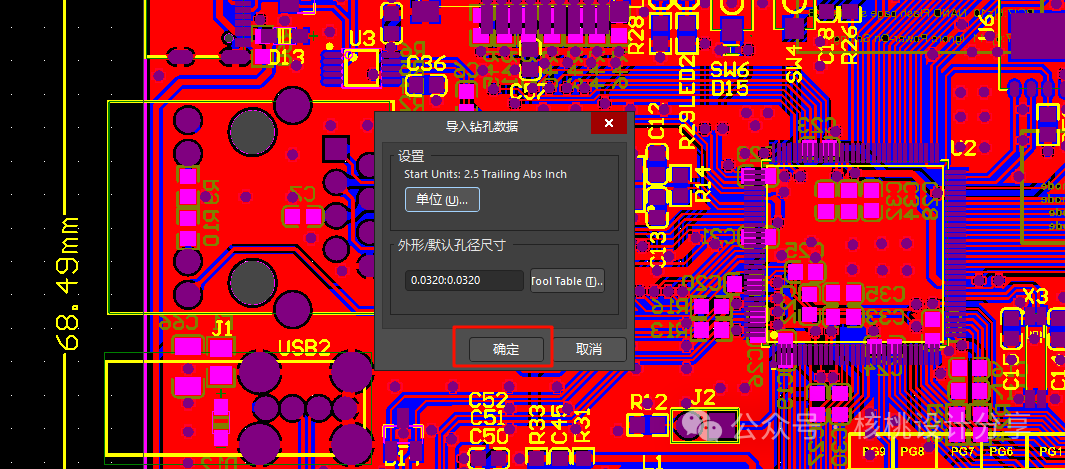

（6）彈出多個“導入鉆孔數據”對話框。直接單擊確定即可。

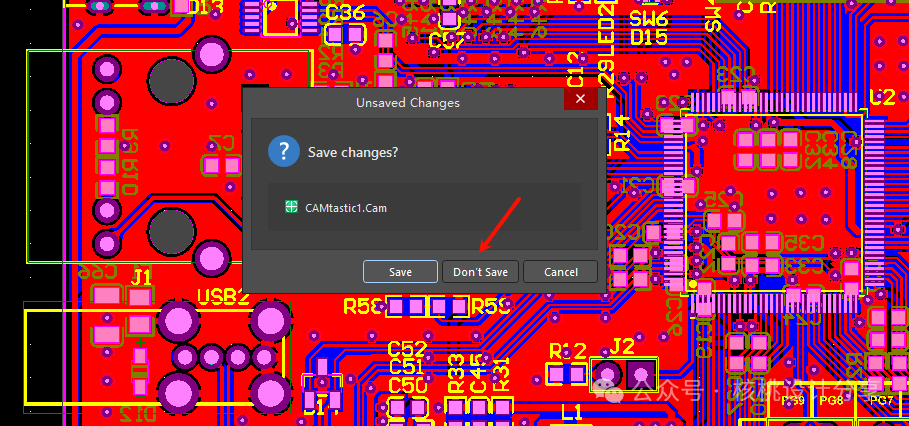

得出的界面如下圖所示，直接關閉預覽即可，同理無需保存，單擊Don’t Save。

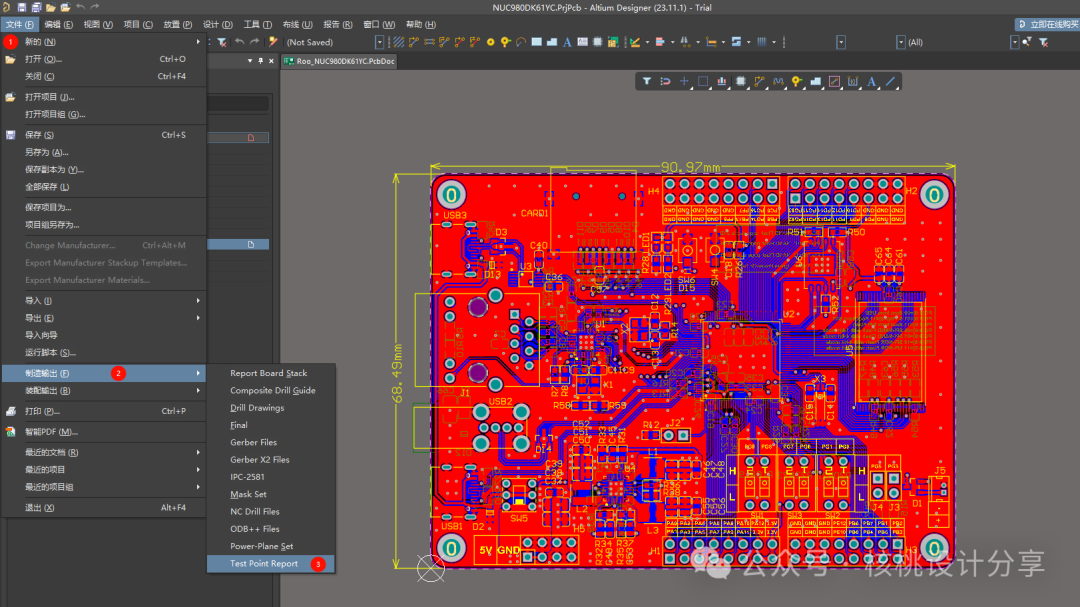

（7）Test Point Report IPC網表文件輸出，執行菜單欄中的“文件”→“制造輸出”→“Test Point Report”,    如下圖所示：

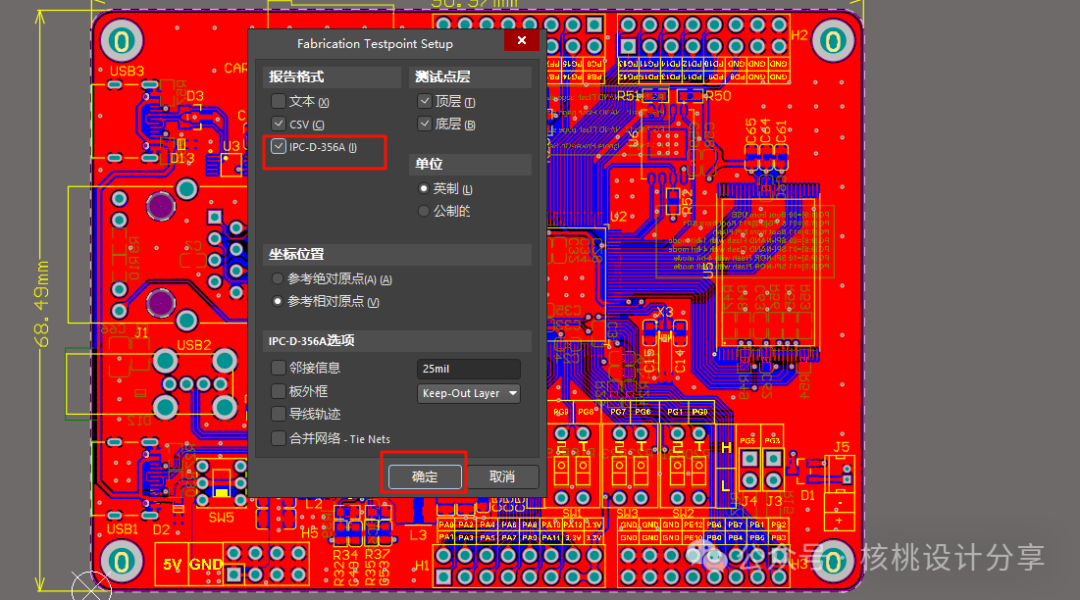

在彈出的“Fabrication Testpoint Setup”界面中，勾選“IPC-D-365A”，最后點擊確定。如下圖所示：

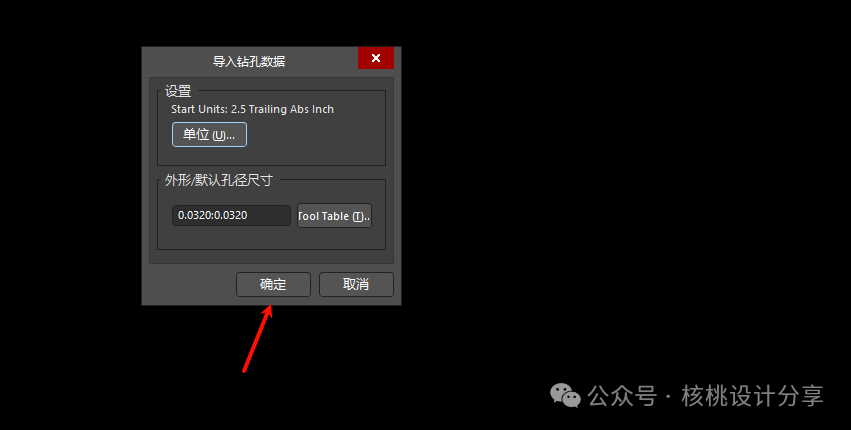

（8）彈出多個“導入鉆孔數據”對話框。直接單擊確定即可。

（9）得出的界面如下圖所示，直接關閉預覽即可，同理無需保存，單擊Don’t Save。

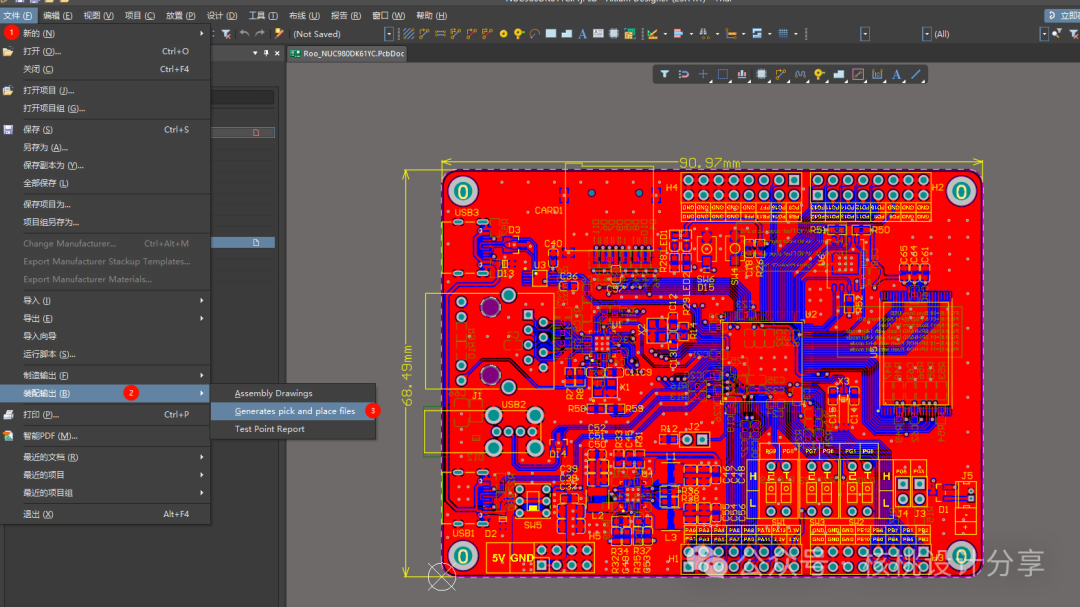

（10）Generates pick and place files坐標文件輸出，執行菜單欄中的“文件”→“裝配輸出”→“Generates pick and place files”,    如下圖所示：

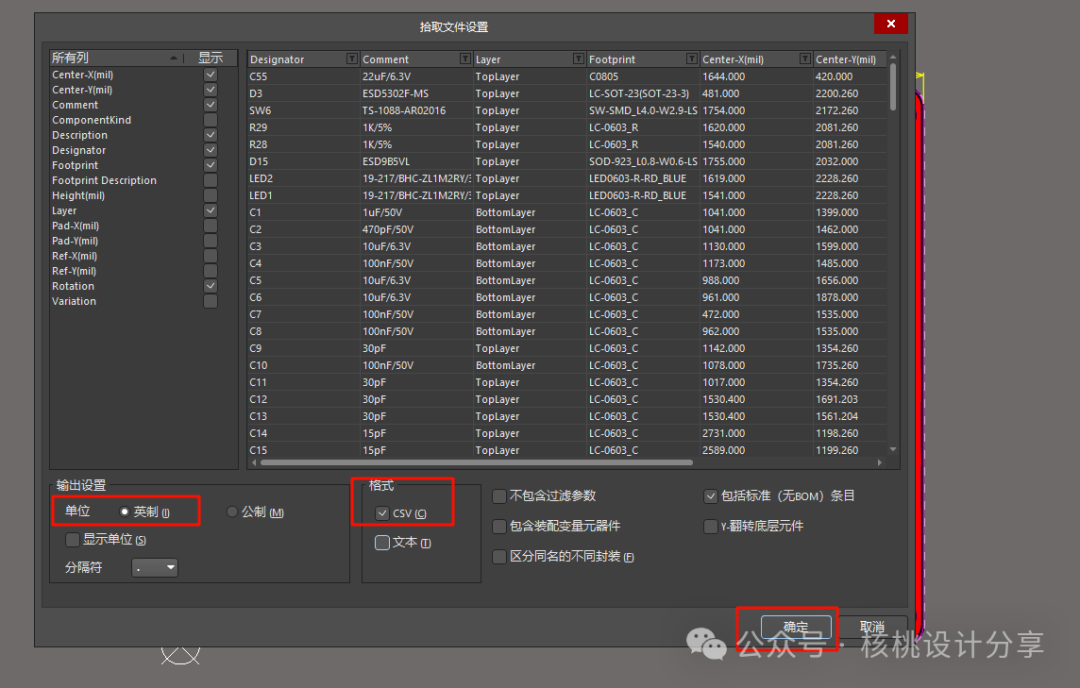

（11）在彈出的界面中：①單位選擇“英制”②格式選擇“CSV”最后單擊確定即可

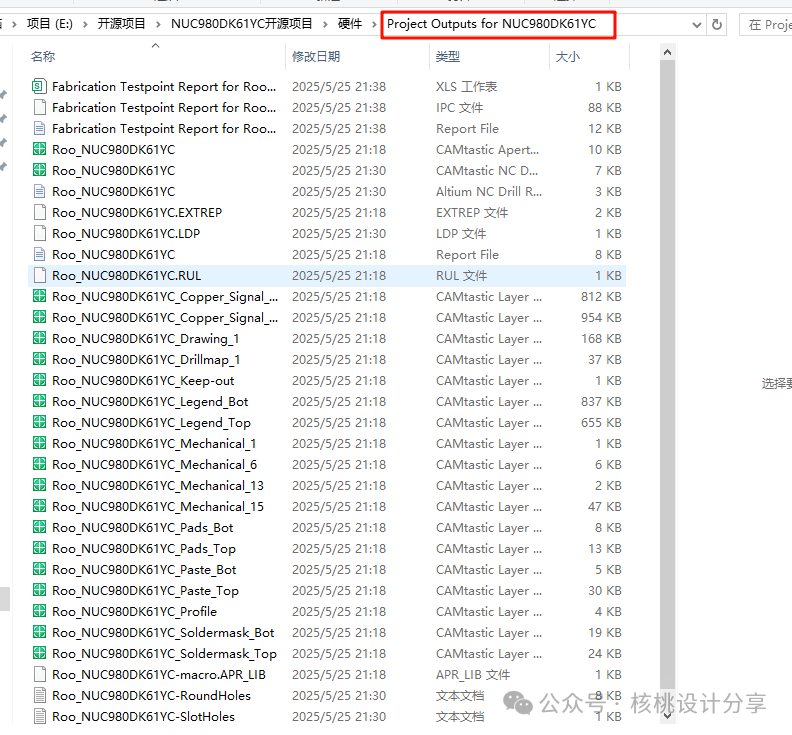

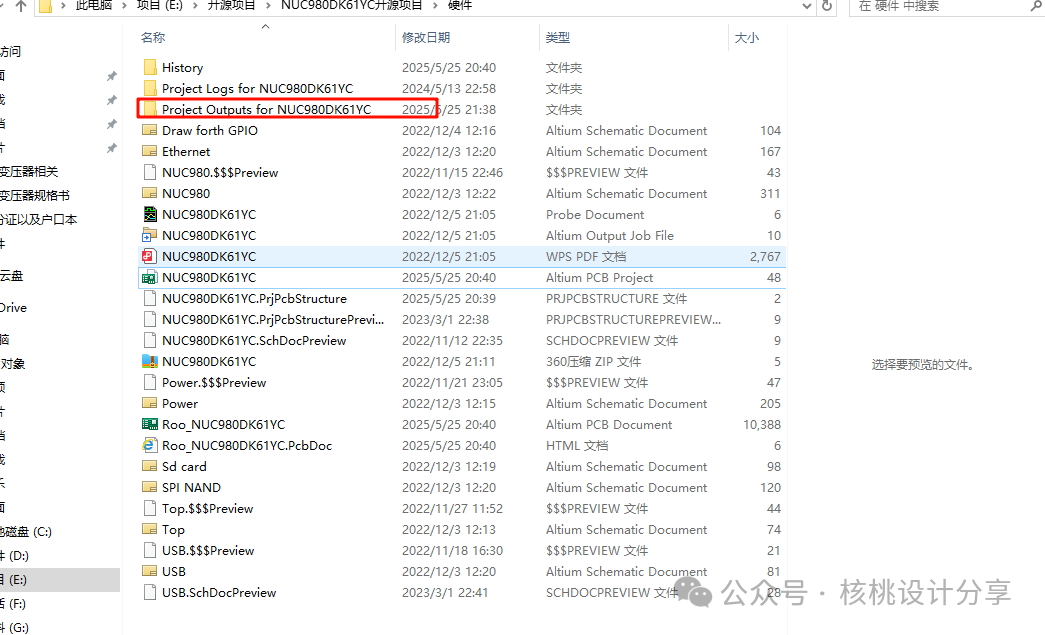

在這，所需要生成的文件基本導出完成，我們可以在工程文件下面看到一個文件夾以“Project Outputs for”開頭的，如下圖所示，我們將這個文件夾修改為想要的文件名即可發給加工廠了。
