前言
本文主要對ADC的噪聲進行分析分類，并分析了高低分辨率的ADC特性差異，以便于利用ADC特性進行更好的系統設計。
ADC 噪聲的類型
噪聲是添加到所需信號上的任何不需要的信號（通常是隨機的），導致它偏離其原始值。所有電氣系統都固有噪聲，因此不存在“無噪聲”電路。
在電子電路中，噪聲有多種形式，包括：
- 寬帶（thermal ，Johnson）噪聲，它是由電導體內的電荷物理運動引起的與溫度相關的噪聲。
- 1/f（pink，flicker）噪聲，它是一種低頻噪聲，其功率密度與頻率成反比。
- 爆米花噪聲，本質上是低頻且由設備缺陷引起，使其隨機且在數學上不可預測。
- 這些形式的噪聲可能通過多種來源進入信號鏈，包括：
- ADC，它產生熱噪聲和量化噪聲的組合。
- 內部或外部放大器，可以添加寬帶和 1/f 噪聲，然后 ADC 對其進行采樣，從而影響輸出代碼結果。
- 內部或外部參考電壓，也會產生出現在 ADC 輸出代碼中的寬帶和 1/f 噪聲。
- 非理想電源，可能會通過多種耦合方式將噪聲添加到您嘗試測量的信號中。
- 內部或外部時鐘，它們產生的抖動會轉化為非均勻采樣。這似乎是正弦輸入信號的額外噪聲源，通常對高速 ADC 更為關鍵。
- 印刷電路板 (PCB) 布局不佳，可能會將來自系統其他部分或環境的噪聲耦合到敏感的模擬電路中。
- 傳感器，它可能是高分辨率系統中噪音最大的組件之一。

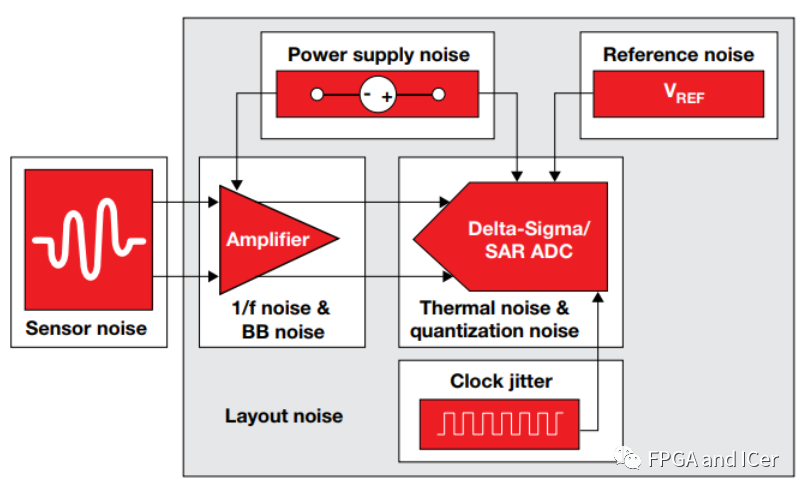

下圖描繪了典型信號鏈中的這些噪聲源。
ADC 中的固有噪聲
可以將總 ADC 噪聲分為兩個主要來源：量化噪聲和熱噪聲。這兩個噪聲源不相關，因此可以使用和方根法來確定總 ADC 噪聲 NADC,Total，如公式 1 所示：
每個 ADC 噪聲源都具有特定的屬性，這些屬性在了解如何減輕固有 ADC 噪聲時非常重要。

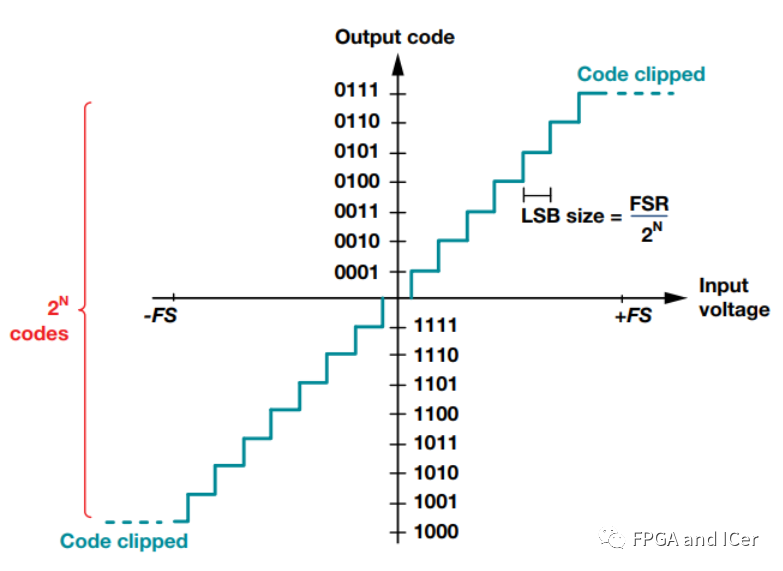

下圖描繪了 ADC 的理想傳遞函數圖（不受失調或增益誤差的影響）。傳遞函數從最小輸入電壓水平延伸到最大輸入電壓，并根據沿垂直軸的 ADC 代碼總數分為多個步驟。這個特定的圖有 16 個編碼（或步驟），代表一個 4 位 ADC。 （注意：使用直接二進制代碼的 ADC 將具有僅包括第一象限的傳遞函數。）
量化噪聲來自將無限數量的模擬電壓映射到有限數量的數字代碼的過程。 因此，任何單個數字輸出都可以對應多個模擬輸入電壓，這些電壓可能相差 ½ 最低有效位 (LSB)，如公式中所定義：
其中 FSR 表示以伏特為單位的滿量程 (FSR) 值，N 是 ADC 的分辨率。

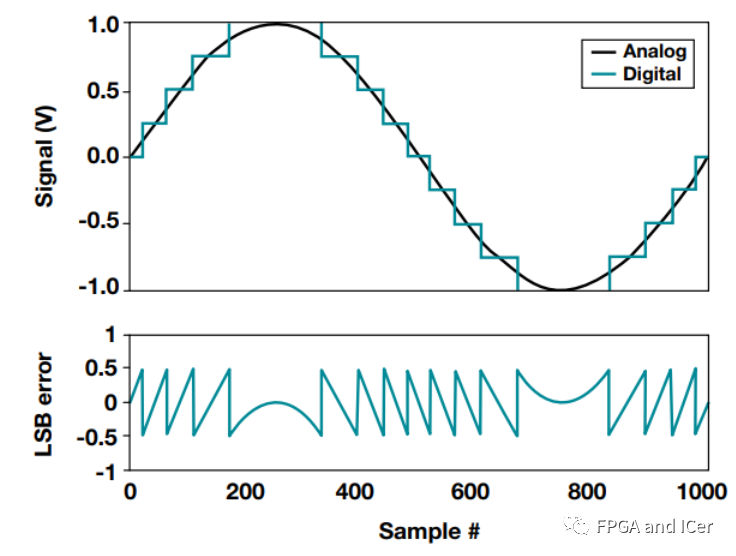

如果將此 LSB 誤差映射到一個量化的 AC 信號，將得到如下圖所示的圖。請注意量化的階梯形數字輸出與平滑的正弦模擬輸入之間的差異。取這兩個波形之間的差異并繪制結果會產生如圖 底部所示的鋸齒形誤差。該誤差在 ±½ LSB 之間變化，并在結果中顯示為噪聲。
類似地，對于 DC 信號，與量化相關的誤差在輸入信號的 ±½ LSB 之間變化。然而，由于直流信號沒有頻率分量，量化“噪聲”實際上表現為 ADC 輸出中的偏移誤差。最后，量化噪聲的一個明顯但重要的結果是 ADC 無法測量超出其分辨率，因?yàn)樗鼰o(wú)法區分輸入中的子 LSB 變化。
與量化噪聲不同，量化噪聲是模數（或數模）轉換過程的副產品，熱噪聲是所有電氣元件中固有的一種現象，是電導體內電荷物理運動的結果。因此，即使不應用輸入信號，也可以測量熱噪聲。
不幸的是，不能影響 ADC 的熱噪聲，因?yàn)樗窃O(shè)備設計的函數。在其余部分，將把量化噪聲以外的所有 ADC 噪聲源稱為 ADC 的熱噪聲。

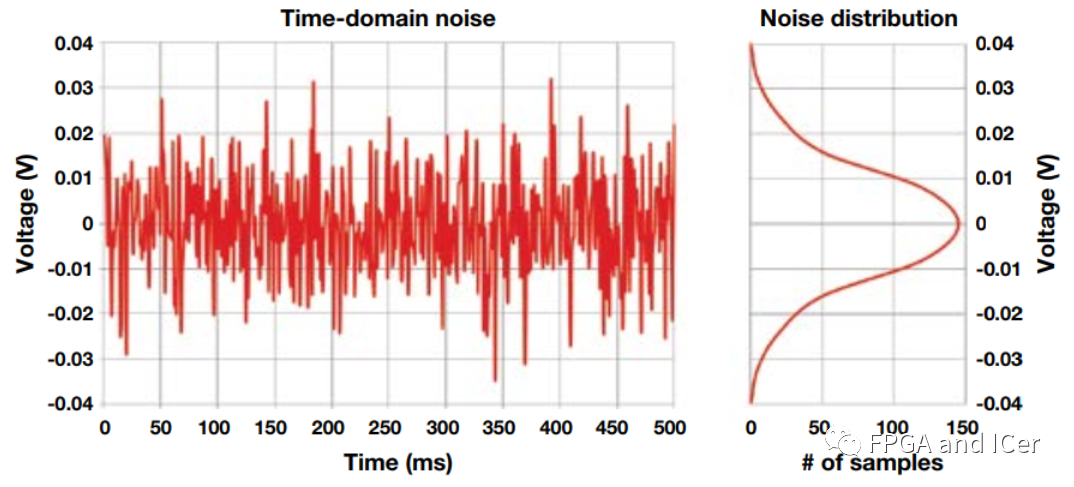

下圖描繪了時域中的熱噪聲，它通常具有高斯分布。
雖然無法影響 ADC 的固有熱噪聲，但可能會改變 ADC 的量化噪聲水平，因?yàn)樗Q于 LSB 大小。然而，量化這種變化的重要性取決于您使用的是“低分辨率”還是“高分辨率”ADC。
低分辨率 ADC 與高分辨率 ADC差異
低分辨率 ADC 是指總噪聲更依賴于量化噪聲的任何器件，例如，
相反，高分辨率 ADC 是其總噪聲更依賴于熱噪聲的任何器件，例如，
低分辨率和高分辨率之間的轉換通常發生在 16 位級別，小于 16 位的任何器件都被視為低分辨率，而大于 16 位的任何器件都被視為高分辨率。
為什么要在 16 位級別進行區分？

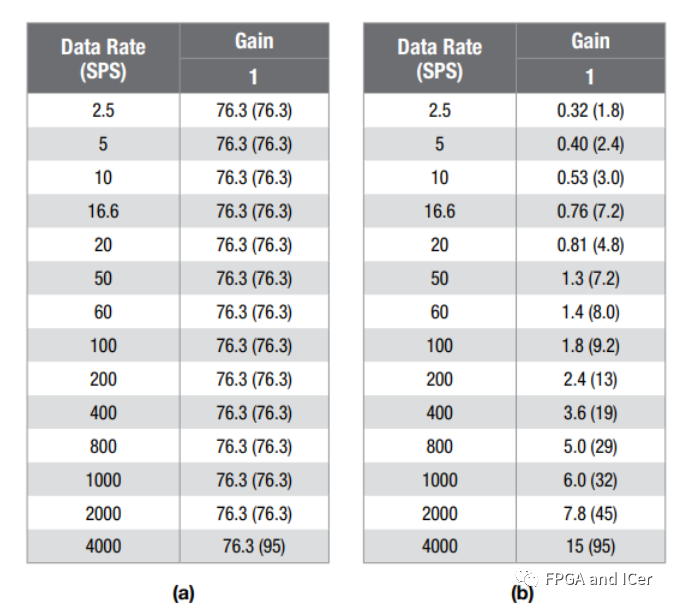

下表中a 顯示了ADS114S08（一種 16 位 delta-sigma ADC）的實際噪聲表，而表b 顯示了其 24 位對應物 ADS124S08 的噪聲表。除了分辨率之外，這些 ADC 是相同的。
在 16 位 ADS114S08 的噪聲表中，無論數據速率如何，所有輸入?yún)⒖荚肼曤妷憾枷嗤?。將其與 24 位 ADS124S08 的輸入?yún)⒖荚肼曋颠M(jìn)行比較，這些值都是不同的，并且會隨著數據速率的降低而降低/提高。
雖然這本身并不能得出任何明確的結論，但使用公式來計算每個 ADC 的 LSB 大小，假設參考電壓為 2.5V：
結合這些觀察結果，可以看到其數據表中報告的低分辨率（16 位）ADC 的噪聲性能與其 LSB 大小（最大量化噪聲）相當。另一方面，高分辨率（24 位）ADC 數據表中報告的噪聲明顯遠大于其 LSB 大?。炕肼暎?。在這種情況下，高分辨率 ADC 的量化噪聲非常低，以至于它被熱噪聲有效地隱藏了。

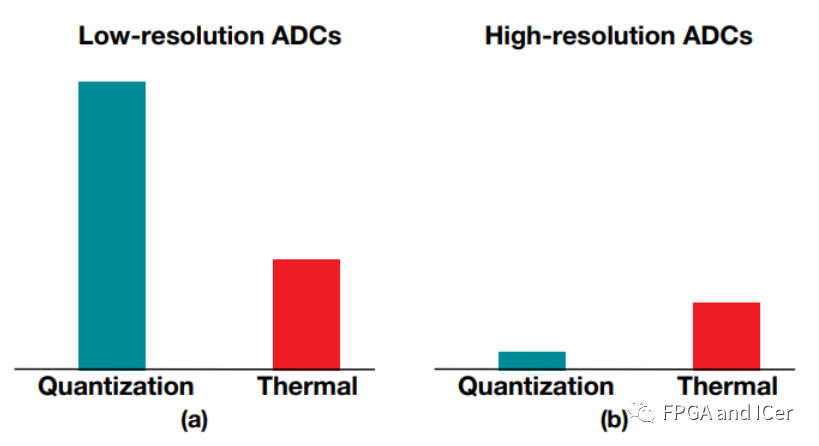

下圖定性地表示了這種比較：
如何利用這個結果來發揮ADC的優勢？

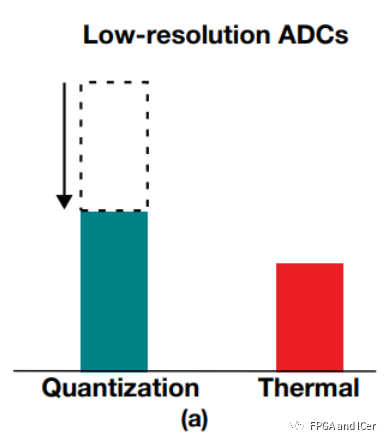

對于量化噪聲占主導地位的低分辨率 ADC，可以使用較小的參考電壓來減小 LSB 大小，從而降低量化噪聲幅度。這具有降低 ADC 總噪聲的效果，如下圖所示。

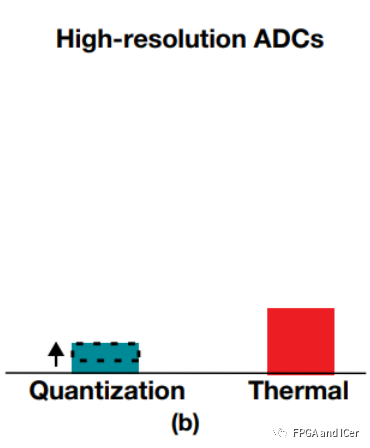

對于熱噪聲占主導地位的高分辨率 ADC，使用更大的參考電壓來增加 ADC 的輸入范圍（動態范圍），同時確保量化噪聲水平保持在熱噪聲以下。假設沒有其他系統發生變化，這個增加的參考電壓可以實現更好的信噪比，如下圖所示。
小結
-
噪音是所有電子系統固有的，無法徹底去消除。
-
噪聲通過所有信號鏈組件引入。
-
有兩種主要類型的 ADC 噪聲：
- 量化噪聲，它與參考電壓成比例。
- 熱噪聲，對于給定的ADC，它是一個固定值。
4. 根據 ADC 的分辨率，一種類型的噪聲通常占主導地位：
- 以量化噪聲為主。
- 分辨率通常受 LSB 大小的限制。
- 降低參考電壓以降低量化噪聲并提高分辨率。
- 以熱噪聲為主
- 分辨率通常>1 LSB。
- 增加參考電壓以增加動態范圍。
- 高分辨率 ADC 特性：
- 低分辨率ADC 特性：
