今天核桃分享一個簡單的LED調光電路PCB繪制時需要注意的細節，起因是一位實習生問到的，就順便分享出來吧，對初學者還是很有幫助的，老司機請忽略

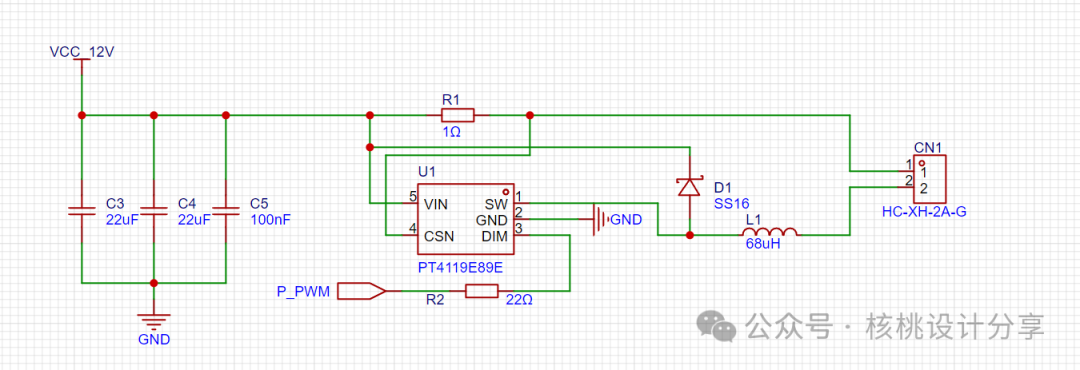

電路圖如下：

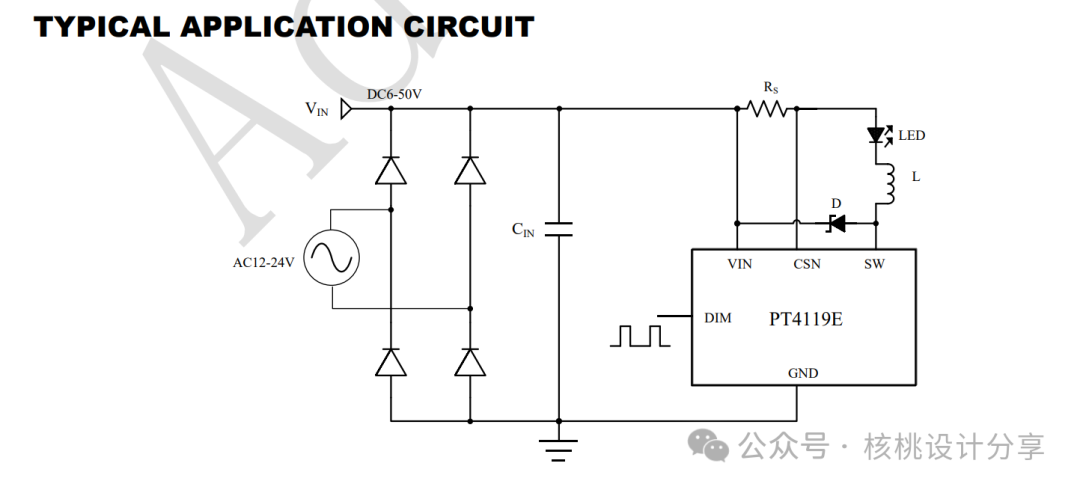

要想PCB布局走線合理，首要的條件就是需要能看得懂電路圖的電流走向，不然很容易踩坑！我們先看一下PT4119手冊中典型圖，如下圖所示：

需要留意以下幾點：（1）Rs采樣電阻是貫穿整個LED的主回路的，也就是說經過LED的電流和經過Rs的電流是一樣的，所以Rs必須要注意封裝，一定不能用錯，不然LED驅動起來的時候，電流過大，會直接燒毀Rs。計算也比較簡單，根據歐姆定律的公式：P=UI（2）電感L也是串在LED的主回路中的，也要注意電感的選型。（3）LED的電流從VIN出發，先經過Rs，然后流過LED本身，再流到電感L，最后流進PT4119內部，所以，PT4119內部一定有一個開關管接到GND，不然無法實現調光。查看手冊可知，如下所示：

（4）主回路電流路徑如下圖所示：

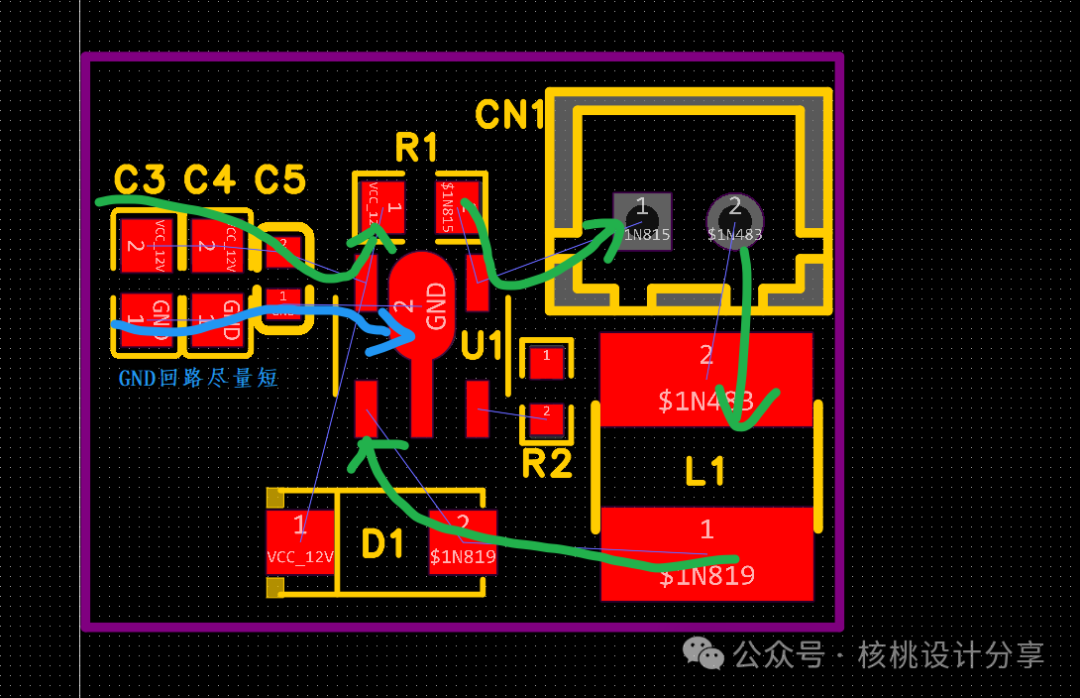

理清了上面的幾點，PCB布局就簡單了，布局原則就是遵循電流流向來布，如下圖所示：

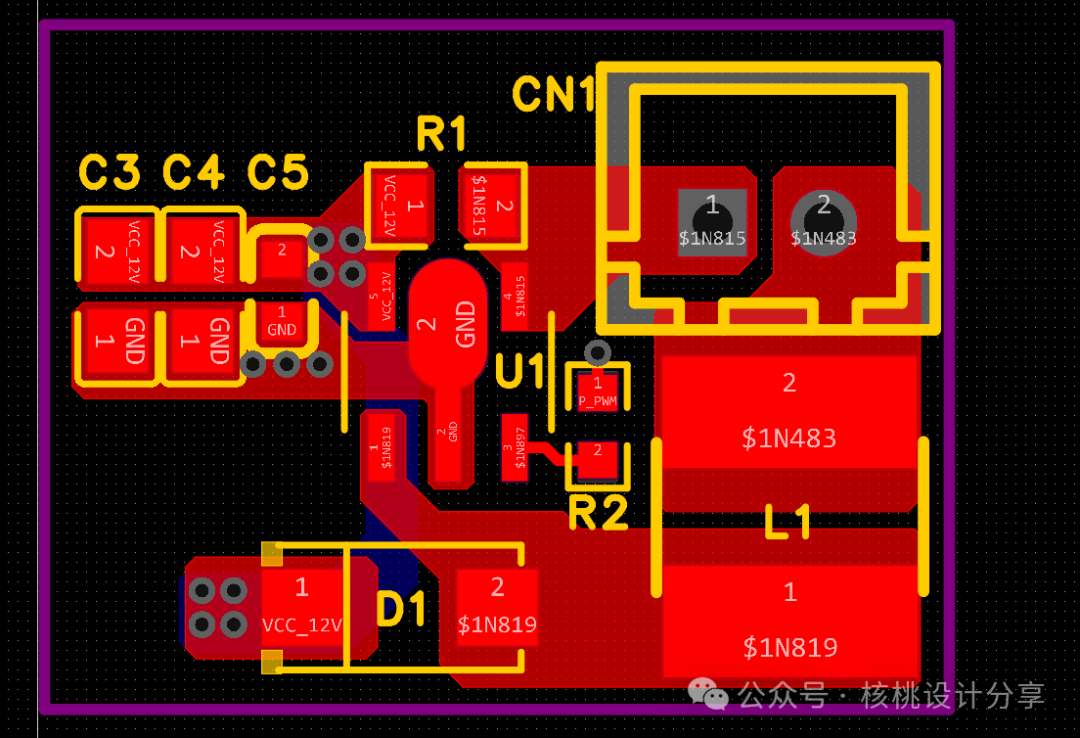

對照上面的兩張圖，就可以看地出來，原理圖的電流走向和PCB的布局電流走向是一致的。布局理清了，那走線就更好辦了，如下圖所示：

如上布局和走線僅供參考，只是給大伙提供一個思路，在實際項目中需要考慮結構或者板卡尺寸要求來進行布局和走線，總之具體情況具體分析吧，靈活一點。最后再提一點，很多初學者經常問核桃，為什么看核桃布局和走線那么順其自然，為什么總能抓住關鍵的電流路徑，為什么自己就不行呢？為什么自己畫的和核桃畫的效果差那么多？今天在這里解釋一下：首先，這些問題的核心點無非就是：積累不夠！

沒有人天生就會，你看到別人的順其自然，實際是經歷了很多很多練習和實際項目的投喂，做硬件開發，項目的磨煉是最能出成效的，不要總是困在書本里，要實踐，一定要實踐，一定要實踐，腦子動起來，手動起來，環境搭起來，今天炸個電容，明天燒個芯片，又有什么關系呢！不要在意別人的看法，學到知識永遠是自己的，走自己的路，別人的看法其實真的不重要。見得多了，練的多了，總有一天，啪的一下，就順其自然，水到渠成了！
