Altium designer原理圖轉PCB時報錯，出現Unknown Pin時該如何處理？
在學習AD的過程中，核桃發現很多小伙伴在從原理圖導入PCB這一環節中的報錯顯的手足無措，不知道怎么下手，比如最為常見的“Unknown Pin”。
那我們?cè)谟龅竭@個報錯時應該怎樣去處理，我們接著往下看。
一般來說存在最多的兩種情況

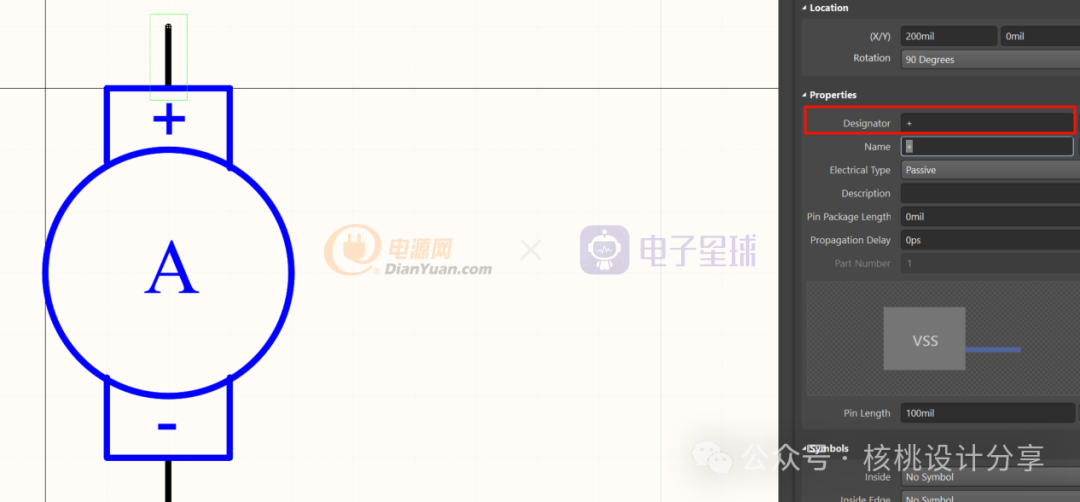

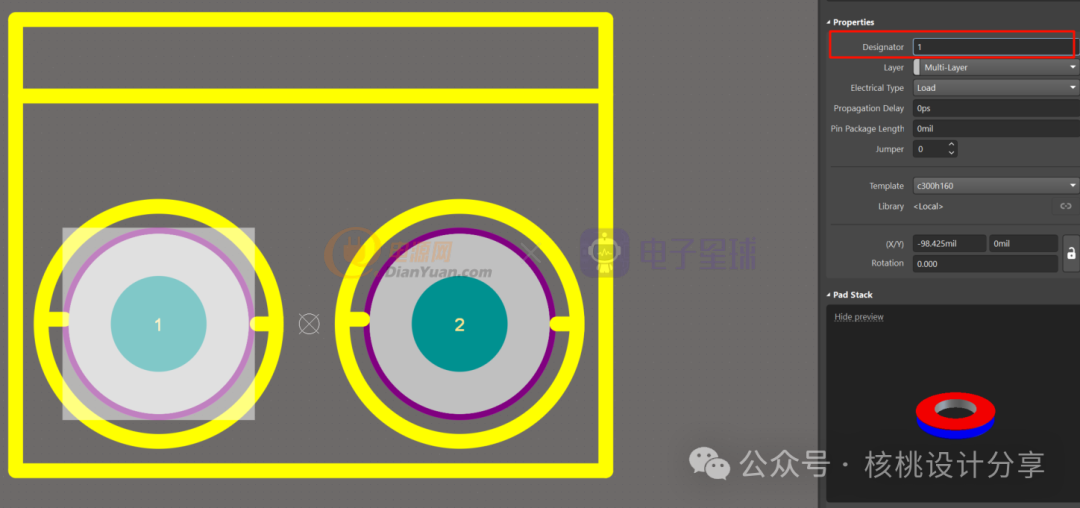

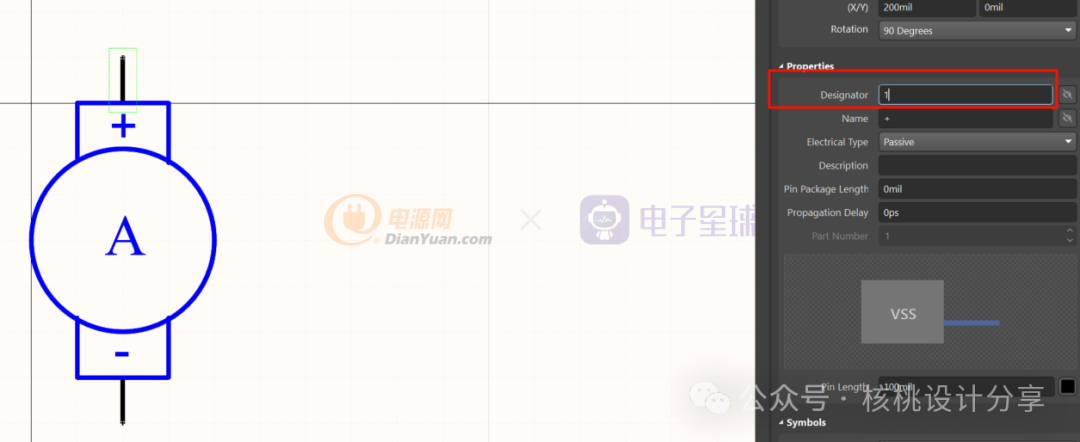

（1）單一器件報Unknown Pin的，一般來說都是原理圖符號的管腳名稱和封裝對應不上導致，如下圖所示：
從上面的兩張圖可以看的出來，Designator處原理圖符號和封裝中是對不上的，我們只需要修改其中一個，使其兩者都能對應上即可，比如我們修改原理圖符號，如下圖所示：

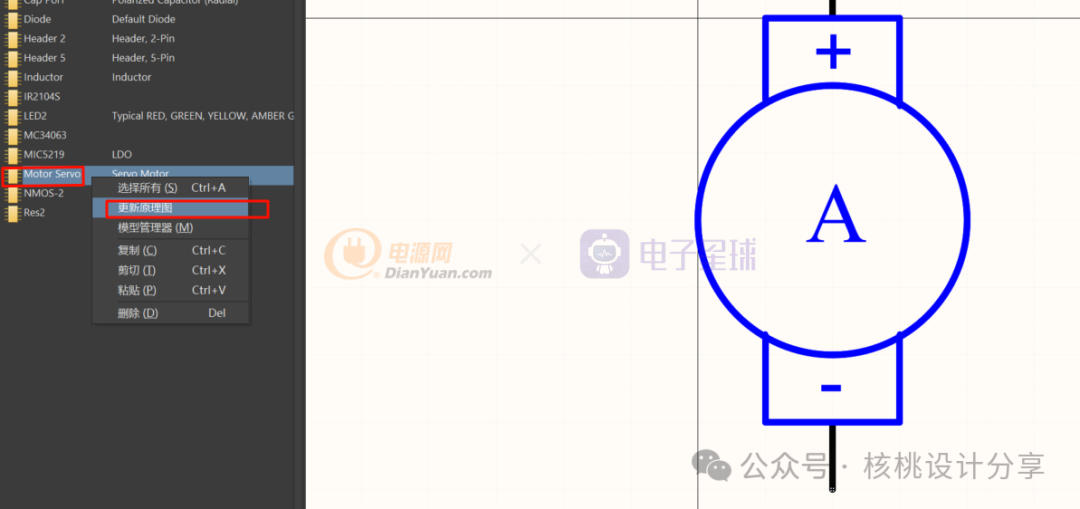

注：修改完之后要記得同步更新到原理圖中，如下所示：

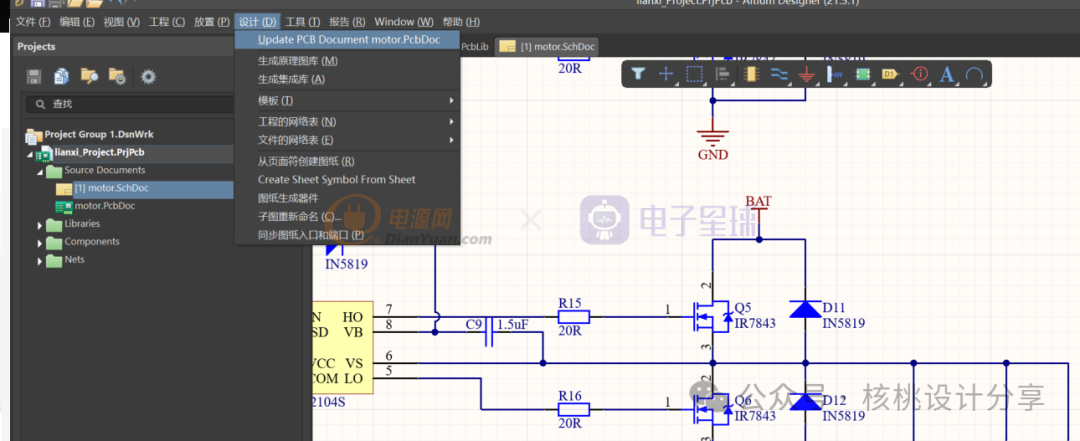

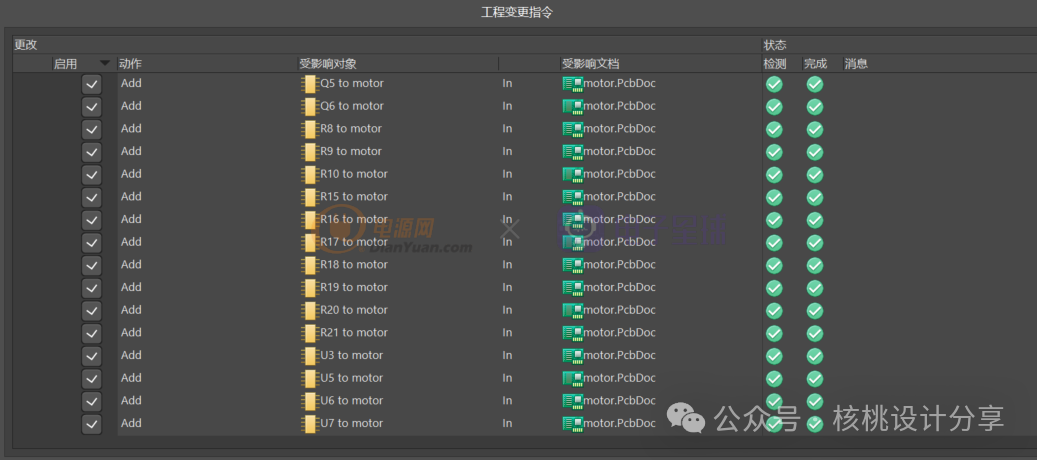

再重新導入PCB，可以看到報錯已經消除。

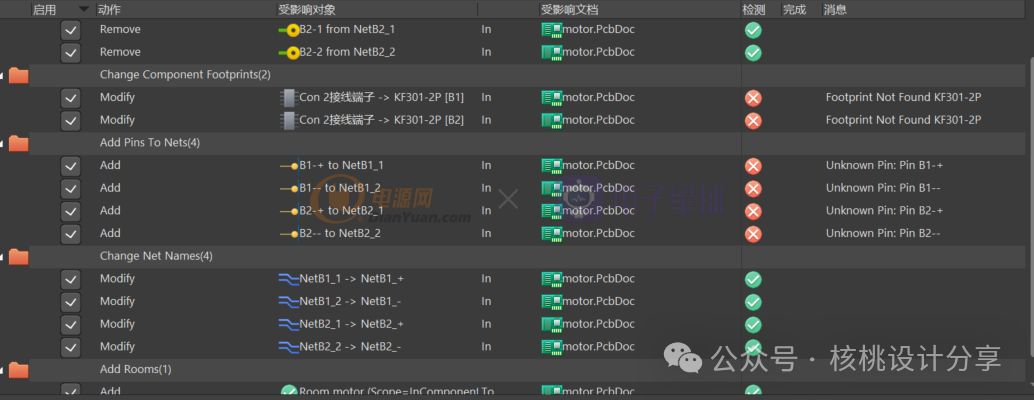

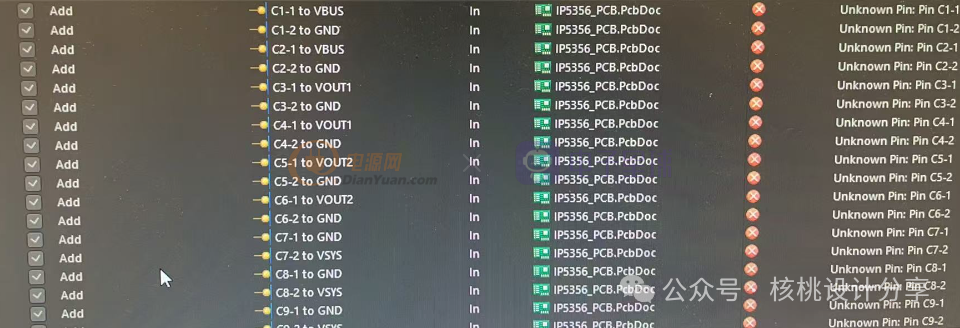

（2）大面積的或者全部的器件報Unknown Pin的。如下圖所示：
解決方法如下：①在PCB的界面下點擊設計→網絡表→清楚全部網絡

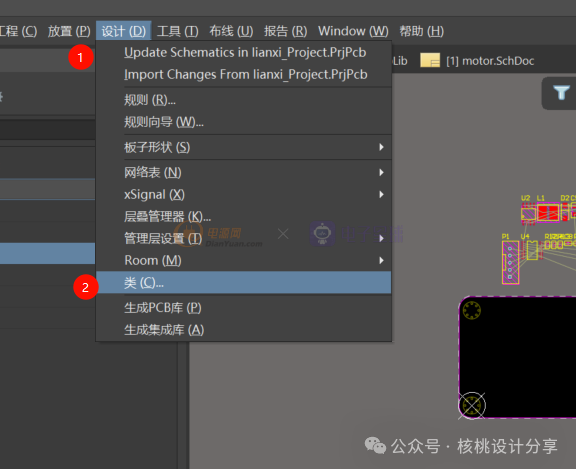

②點擊設計→類

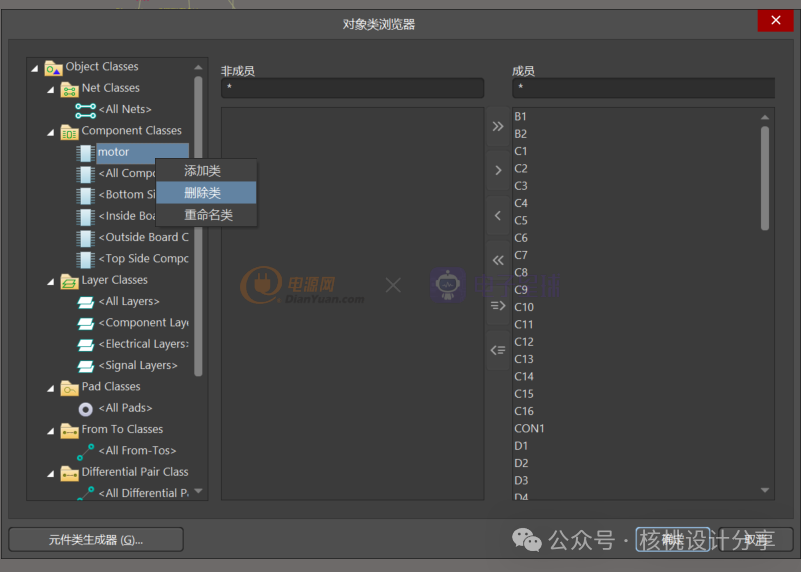

③在彈出的界面中打開選型Component Classes，選中對應的原理圖右鍵點擊“刪除類”。
④保存PCB后，才從原理圖重新生成即可。
聲明：本內容為作者獨立觀點，不代表電子星球立場。未經允許不得轉載。授權事宜與稿件投訴，請聯系：editor@netbroad.com
覺得內容不錯的朋友，別忘了一鍵三連哦！
