郵票孔設計規范——知識點積累

可能對于一些沒有接觸過批量生產的小伙伴來說,郵票孔和V-cut(V割)都是比較陌生的。無論是郵票孔還是V-cut都是PCB常見的拼板分割方式,各有千秋!

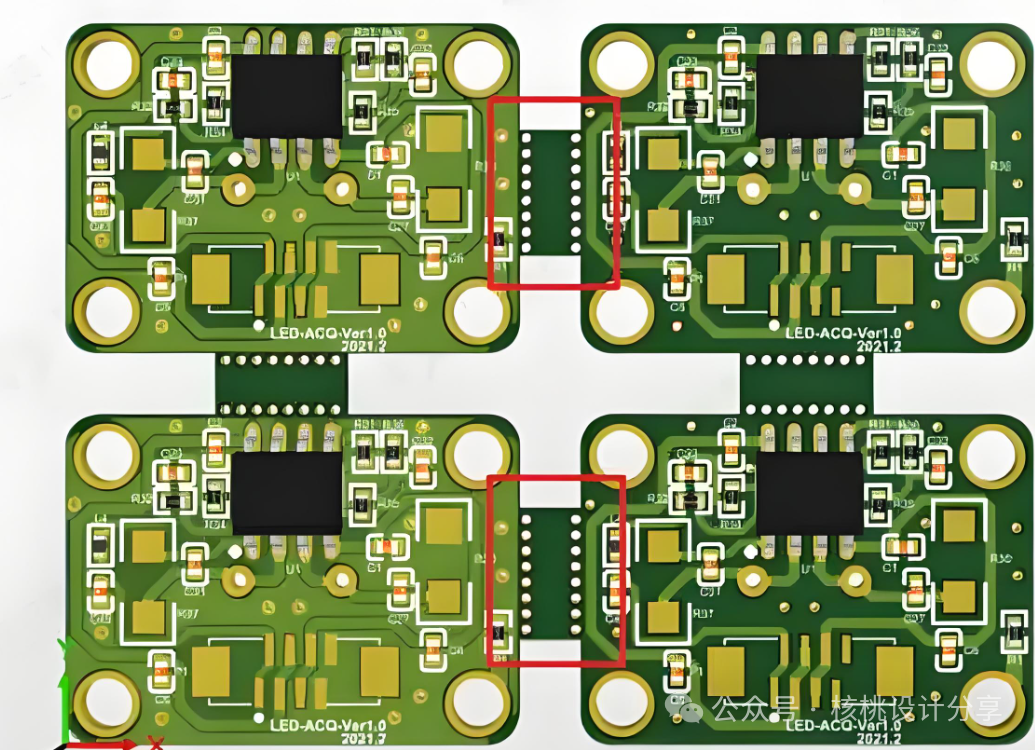

(1)郵票孔

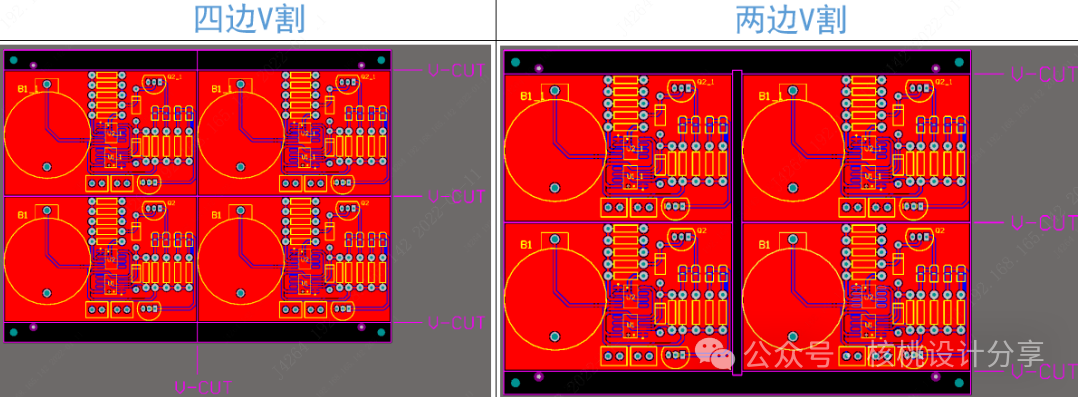

 (2)V-CUT

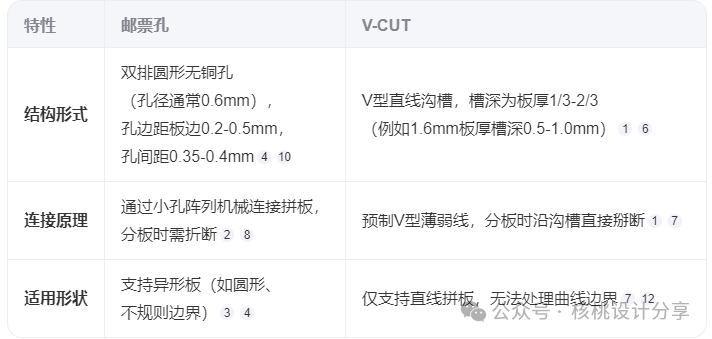

  (3)兩者的差異

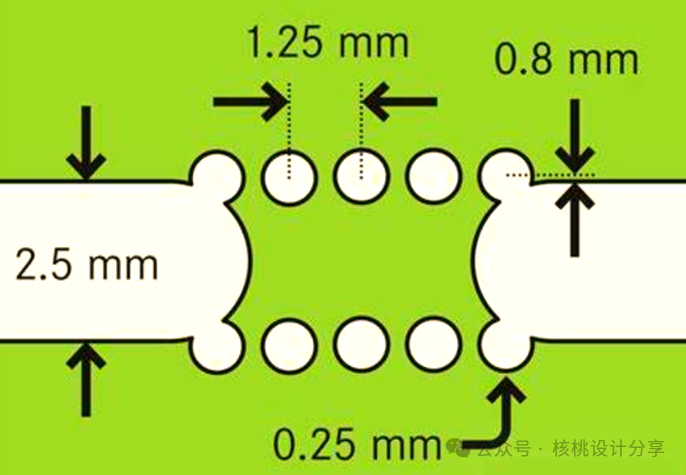

本文主要針對郵票孔進行展開 設計規范:

(1)孔徑通常采用0.6mm(無銅金屬化過孔),每組由5~8個孔組成雙排對稱布局。

(2)最好保證5個以上過孔的設計,5個以下可能會導致連接強度不夠。

(3)相鄰過孔邊緣距離要保證0.25~0.4mm,如果板厚1.0mm以下的話,可以取0.35~0.4mm。

(4)雙排過孔的中心間距約為0.75。

(5)郵票孔要延伸至板內1/3。

(6)郵票孔和線路與器件最小安全間距保證在0.3mm以上。

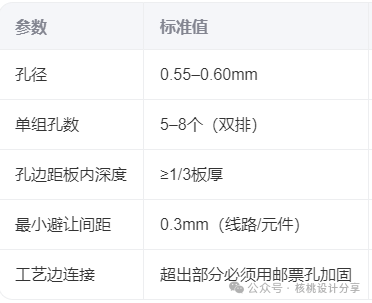

總結:
