在PCB layout完成之后，DRC檢查是必須要進行的，在使用的過程中，核桃是不太建議把在線DRC打開的，比較影響效率，特別是電腦配置不高的情況下，關閉在線DRC的步驟如下：

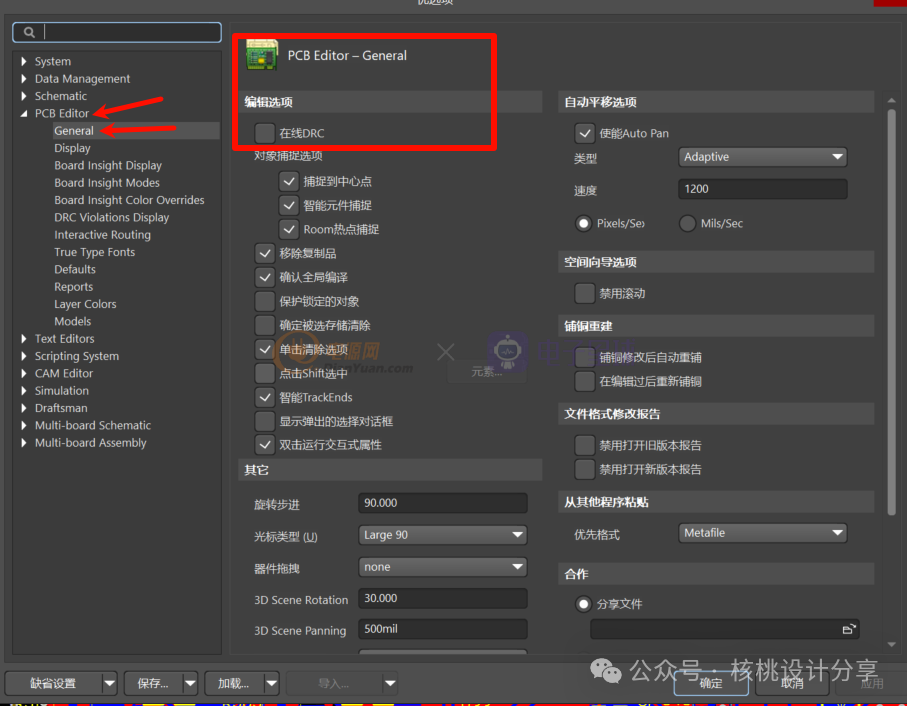

（1）點擊右上角的螺絲圖標
在AltiumDesigner 中DRC的檢查項具體有以下這些：第一大項保持默認設置就行。

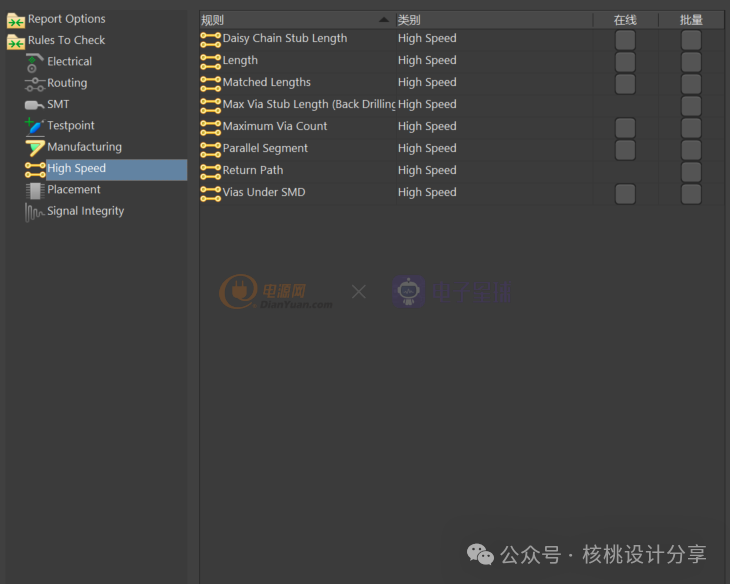

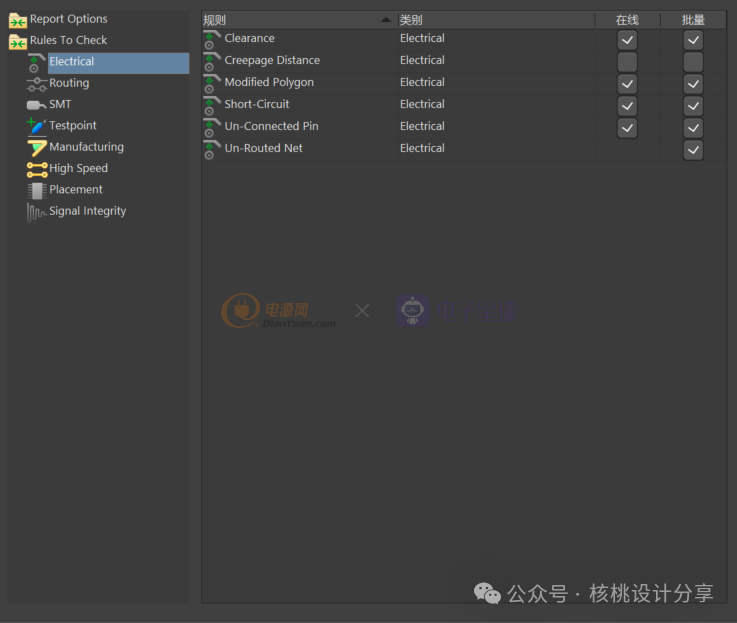

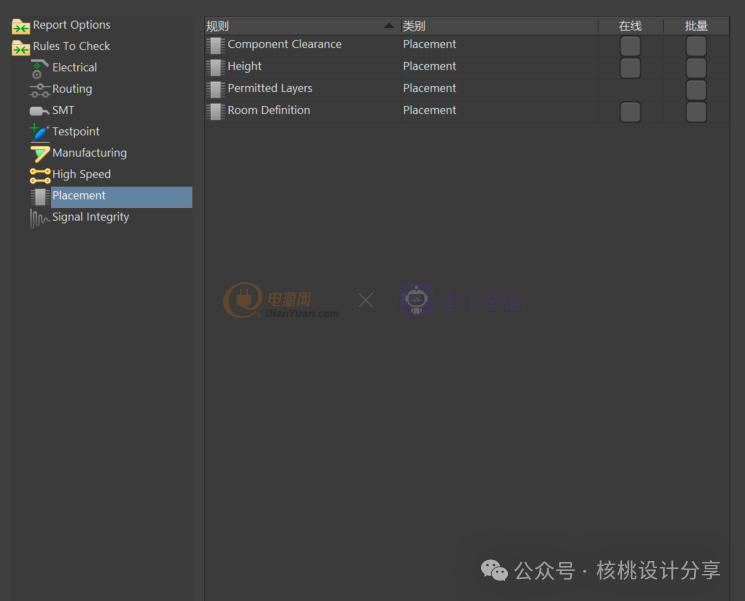

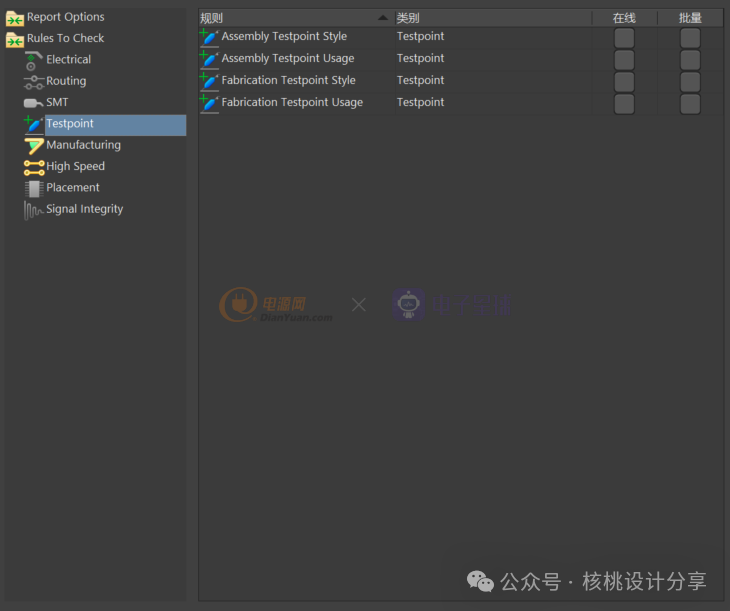

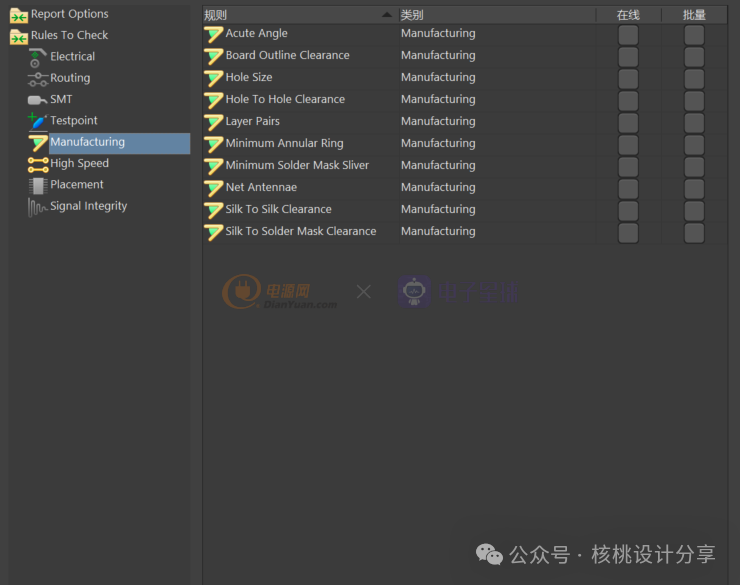

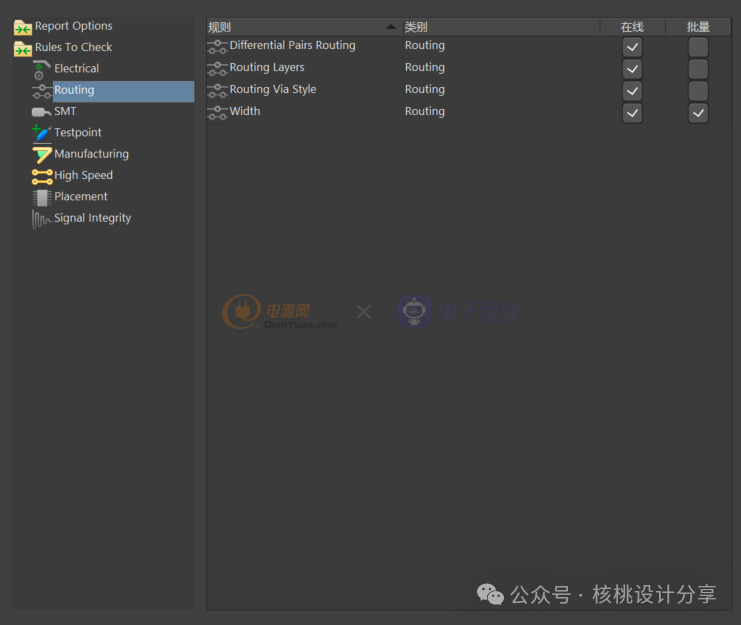

第二大項中的各個子項和設置如下圖所示：
AltiumDesigner DRC規則檢查項含義及設置建議
