一、什么是ADC?

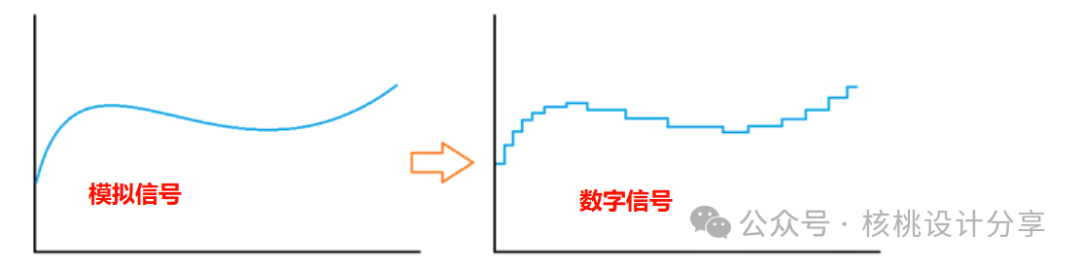

ADC：中文名-模數轉換器，英文：Analog to Digital Converter那ADC在這里扮演的角色就是，把連續變化的模擬信號轉換成離散的數字信號，并一系列的0和1進行傳輸。

模擬信號：連續變化的物理量，在日常生活中非常常見，比如：溫度，濕度，壓力，電壓，電流，光照強度，聲音等等。

數字信號：是指自變量和因變量均為離散的信號，通常用有限數字（如二進制0和1）表示，具有抗干擾強、便于加密處理等優勢。

借鑒一下網上的一張非?？蓯鄣膱D片來幫助大伙理解，如下哈奇米的照片就非常形象了：

那想要把模擬信號轉換成數字信號，一般都需要經歷以下的過程：

也就是采樣—量化—編碼

1.采樣

采樣環節是比較好理解的，其實就是在連續的模擬信號中間隔一段時間抽樣出來，比如下面圖中一段模擬信號，右邊為三張采樣圖，圖中紅色點為采樣點，而這三張采樣圖不同之處就是采樣的精度不同，很明顯可以看得出來，第一張圖采樣點比較密集，就非常接近原生的模擬信號，也就是說采樣的間隔時間越短，越接近原生模擬信號（示波器的參數就是如此）

2.量化

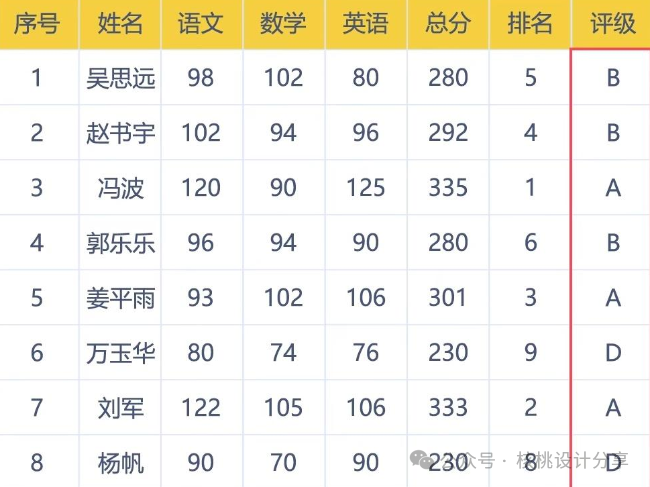

這個環節理解起來有點抽象，我們換個角度去看，量化就類似于分等級歸類。就拿上學時班級的成績排名來做例子：

圖片來源于網上成績單就是按照總分來劃分等級，那模擬信號中的量化其實也一樣的道理。再比如日常生活中的切蛋糕，把一整個蛋糕切成大小不一的“小蛋糕”，再按照大小分給不同的人（比如小孩吃不了那么多，就切小一點，大人的話就切多一點，這個過程就已經開始分類了，也就是量化）

3.編碼

如果我們需要把10V的電壓分成16分，也就是2^4（2的四次方），分辨率就是4bit，可以如下圖所示間隔0.625V為遞增。

圖片來源于網上那編碼其實就是把這16份電壓等級賦予編碼，替代量化中的模擬量，如下表所示：
