在實際項目中，很多小伙伴經常遇到電源芯片莫名其妙就損壞了，私底下也咨詢過核桃，其實電源芯片損壞無非就這幾個原因：

（1）過壓，輸入電壓超過了芯片的最大耐壓值。

（2）過流，電路中存在短路，而芯片本身不具備短路保護功能。

（3）過溫，電路的使用環境惡劣，或者負載過重，導致芯片溫升過快（芯片不具備過溫保護的前提下）

（4）正負接反，這個想必很多小伙伴都遇到過，正負接反，芯片就直接炸了。

今天就抽空和大伙來聊一聊具備：過流，過壓，防反接，防浪涌，緩啟動的輸入電路。

具體電路如下：

一、過流保護使用保險絲來做過流保護，當負載出現短路大電流時，可以迅速斷開輸入電壓，起到保護設備的作用。

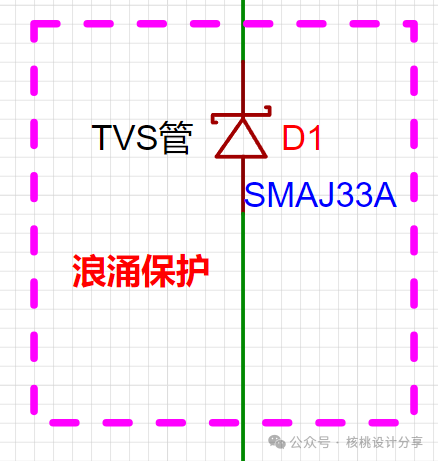

二、浪涌保護對于浪涌保護，最常用的就是使用TVS管，TVS管可以在極短的時間內削弱浪涌電流，從而保護后級設備。具體原理和選型可以戳下面這篇文章：TVS管幾點選型經驗！

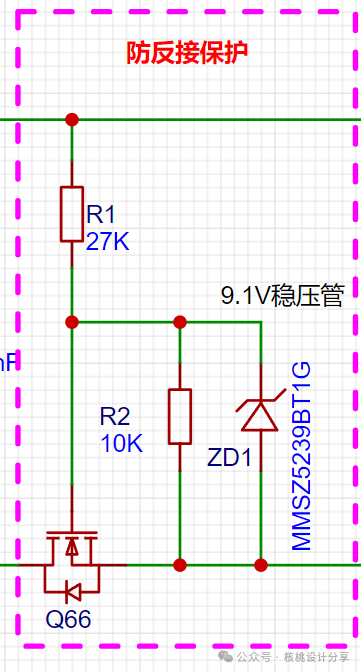

三、防反接保護顧名思義，就是在正負接反是能切斷電流回路的電路，當正負正確接入，電路也能正常工作的電路，就是防反接電路，這里采用NMOS來做開關管，具有載流能力強，內阻低，發熱量低等優勢。其中R1是限流電阻，主要保護ZD1，ZD1是9.1V的穩壓管，ZD1主要作用是保護Q66 NMOS的柵極過大而損壞。

對于其他防反接電路，具體文章可戳這篇：正負極接反直接炸板子！防反接電路你需要了解一下！

四、過壓保護其實過壓保護電路核桃之前也有寫過，這里就不再贅述原理了，具體可戳下面這篇文章：輸入接口電路設計——過壓保護電路分析

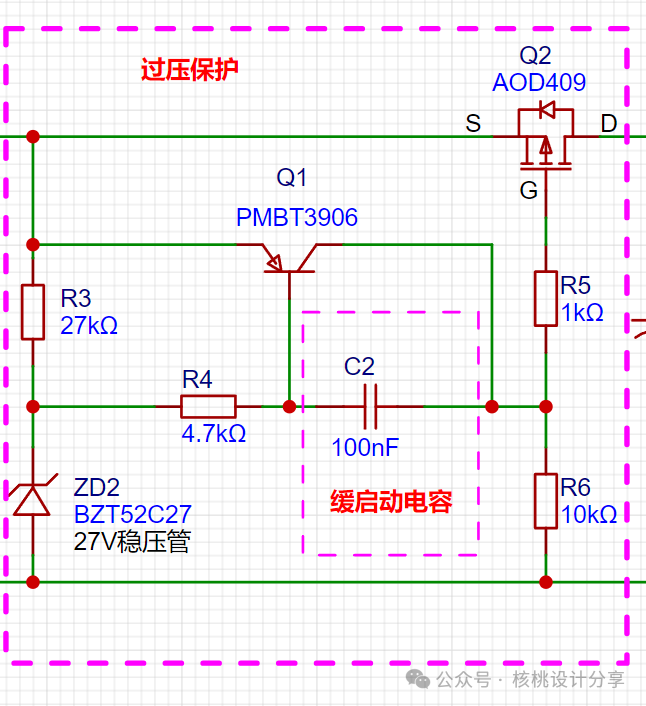

和之前文章的區別在于ZD2，因?yàn)楸疚恼碌碾娐份斎腚妷簳r(shí)24V的，所以穩壓二極管ZD2選擇的是27V的穩壓管，也就是當輸入電壓超過27V時，就是觸發電路的過壓保護。

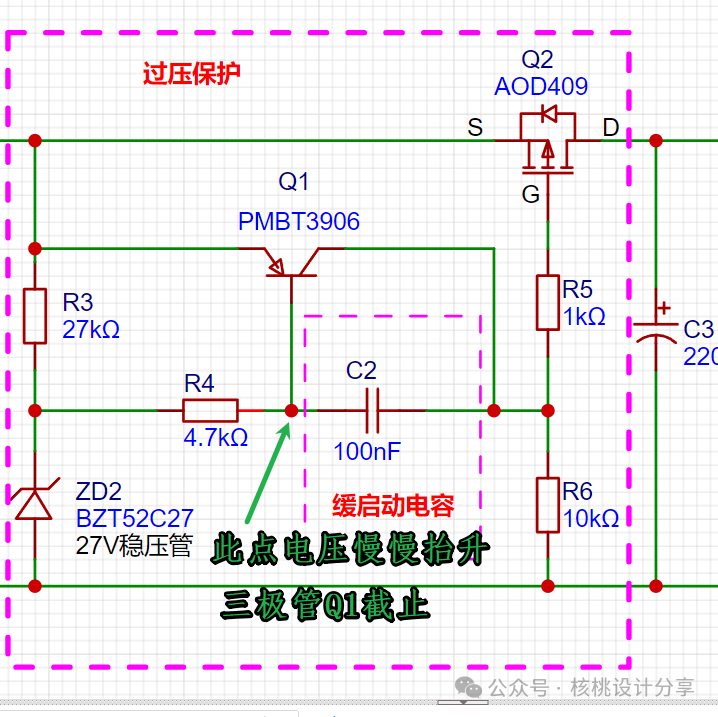

五、緩啟動電路緩啟動電路主要依靠C2電容充放電的原理。電路剛上電瞬間（電壓不能突變），電容C2相當于短路，致使Q1三極管B極電壓拉低而導通，24V輸入電壓從三極管Q1加載到MOS管Q2的柵極，由于Vgs不能滿足小于0V的要求，故MOS管Q2截止。隨著上電時間的延長，電容開始慢慢充電，電容的內阻也逐漸增大，當電容兩端電壓達到約等于輸入電壓時，三極管Q1截止，致使MOS管Q2柵極電平拉低，從而導通，后級負載正常得電。這就是緩啟動的整個流程。
