在使用運放的時候，有一個非常關鍵的參數需要在設計中考慮進去，那就是運放的失調電壓（Vos）。
我們先暫時不贅述概念，免得很多小伙伴上來就一臉懵，如果還沒有運放基礎的小伙伴可以戳下面三篇文章：
我們先看一個用運放搭起來的簡單放大電路，如下圖所示：
計算公式也是比較簡單：
Vout=Vin(R1+R2)/R2
由公式可以很明顯看得出來，運放的輸出Vout主要由輸入Vin和電阻R1,R2來決定。
那假如說輸入Vin為零呢？或者換個角度，如果運放的輸入端+和-都接到了GND（也就是0V），那輸出Vout是多少？
從理論上看，輸入V-和V+都是0V，那輸出Vout也應該是0V才對！
但.........事情遠沒有那么簡單！

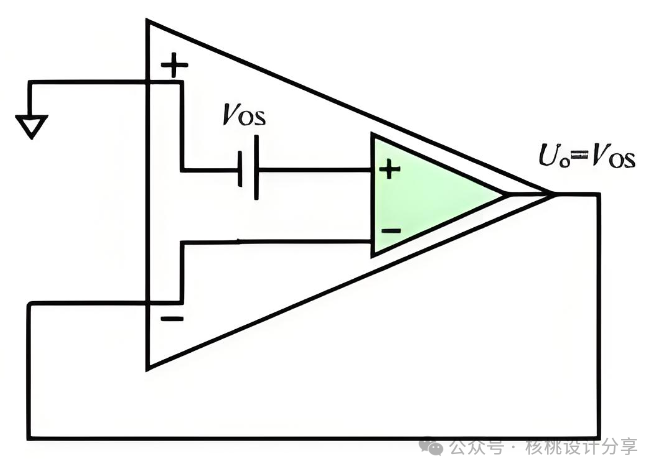

實際的運放在使用中，你會發現，即使把輸入短接到了GND，輸出也不會為0V，這就是我們常說的“失調電壓Vos”。
芯片手冊中的失調電壓：
失調電壓產生的原因有以下幾點：
（1）制作工藝的限制，晶體管在制作的過程中由于工藝上的限制，很難做到完全對稱，這就導致了運放的輸入級存在微小的偏差。
（2）輸入級偏置電流的不對稱引起，運放的輸入級存在的偏置電流存在差異，也會產生失調電壓。
（3）外部的因素引起，如溫度，濕度，壓力等等。
失調電壓矯正方法：
（1）輸入級外加補償電壓，通過在輸入加入微小的補償電壓使輸出無限接近0V。
（2）外部添加電阻和電容來調整失調電壓。
（3）采用自動調零技術，也就是Auto-zero（自歸零）和Chopping（斬波）。
（4）數字補償，通過采集輸出端失調電壓的數據，結合算法的方式去補償。
總結：在選用運放時要盡量選擇失調電壓小的，但也要綜合考慮成本，不能一味的追求低失調電壓的運放。在電路設計中可以采用差分輸入的架構來減少失調電壓對結果的影響。
