一、LNA的概念及作用

LNA是低噪聲放大器（Low Noise Amplifier）的縮寫，是射頻接收機中重要的組成部分之一。它主要的作用是將天線從空中接收到的微弱信號進行小信號放大，提高接收機靈敏度和動態范圍減少干擾，提供系統可以解調的有用數據。

具體來說，LNA可以提高接收機的靈敏度和動態范圍。在接收機電路中，由于各種器件（如混頻器、濾波器等）的存在，信號本身也會受到一定程度的衰減。如果信號的強度太弱，就有可能被接收機電路中的噪聲所掩蓋，從而無法有效被接收和處理。LNA的作用就是在盡可能小地影響接收機的噪聲系數的前提下，將信號放大到足夠的強度，以便被后續的接收機電路處理。

當今各種無線通訊工具的要求越來越高，要求功率輻射小、作用距離遠、覆蓋范圍大，這就對系統的接收靈敏度提出了更高的要求，我們知道，系統接收靈敏度的計算公式如下：

    Smin= -174(dBm/Hz)+ NF+10㏒BW(MHz)+S/N（dB）

由上式可知，一旦系統BW和信噪比（S/N)確定，系統靈敏度起決定作用的就是NF。由級聯放大器噪聲系數公式：

    NF=NF1+(NF2-1)/G1+(NF3-1)/G1G2+(NF4-1)/G1G2G3+.....

由上式可以看出，第一級噪聲在整個接收機中起決定作用。所以LNA在整過接收系統中很重要，也是提高系統靈敏度的關鍵手段之一。

二、LNA的主要指標

本文還是以路由設備中LNA為例來說明,先看一份2.4G LNA參數指標截圖（來源infineon BFP740）如下：

接下來我們來看幾個關鍵參數。

2.1、Gain（增益）

LNA的增益定義為傳輸給負載ZL的平均功率與信號源的最大資用功率比值：

                               G=PL / PS

增益一般是在阻性信號源和端接阻性負載的情況下定義，所以信號源資用功率都提供給了負載。放大器資用功率經輸出端口適當阻抗匹配提供給終端。

LNA都是按照噪聲最佳匹配進行設計的，噪聲最佳匹配點并非最大增益點，此時的增益稱為相關增益。相關增益一般比最大增益小2-4dB.

2.2、NF(噪聲系數)

 噪聲系數的定義為放大器輸入信噪比與輸出信噪比的比值，即：

NF為L(zhǎng)NA噪聲系數，Sin,Nin分別為輸入端信號功率和噪聲功率，Sout,Nout 分別為輸出端信號功率和噪聲功率。

其中 NFmin為晶體管最小噪聲系數，是由放大器的管子本身決定的， Γopt、Rn 和Γs分別為獲得 Fmin時的最佳源反射系數、晶體管等效噪聲電阻、以及晶體管輸入端的源反射系數。

對于多級放大器，其公式為上文中提到的級聯公式即：

 NF=NF1+(NF2-1)/G1+(NF3-1)/G1G2+(NF4-1)/G1G2G3+.....

在工程應用中，我們會選擇增益較高，噪聲系數較小的管子。當然規格書中的指標只能作為一個參考（特別是噪聲系數），實際的還需要在應用系統中做實際的測試。

2.3、穩定性

一個放大管射頻絕對穩定條件是：

K稱為穩定性判別系數，K大于1是穩定狀態，只有當以上三個條件均滿足，才能保證絕對穩定。

當然工程應用中，我們需要選擇K值大于1的器件，其次在設計中，我們也要保證最終的測試值，K也要大于1.接下來我們還是以BFP740為例，搭建一個完整的LNA電路，進行仿真驗證。

參考電路：

電路中各器件的取值與作用：

首先參考DEMO在ADS中畫好原理圖：

運行仿真：

NF:

穩定性：

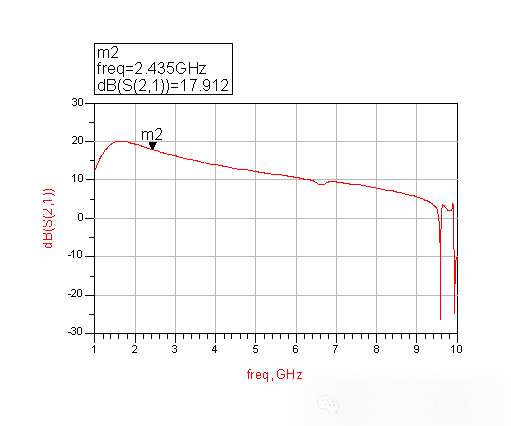

S21:

從以上仿真結果看，與規格書指標幾本是穩和的，當然這只是原理設計上的驗證，最終還是需要在PCB上做實際測試來驗證。另外上面原理圖中的R3,M1,M2都是影響放大管穩定性的，應用時需要特別注意。以上就是LNA最為關鍵的三個參數，另外關于P1dB,IP3前文PA有簡單分享，本文不再贅述。其實隨著集成電路的集成度越來越高，像WIFI6，WIFI7基本上不再使用這種單獨的LNA器件了，基本上都是使用FEM（PA+LNA+SWITCH)。好處不言而喻，工程設計更簡單了，成本也低了，空間也更省了，但是我們還是需要單獨對這些器件做深入的學習和了解，便于問題的解決和自己技能的提升。

今天的分享就到此，歡迎大家留言討論！
