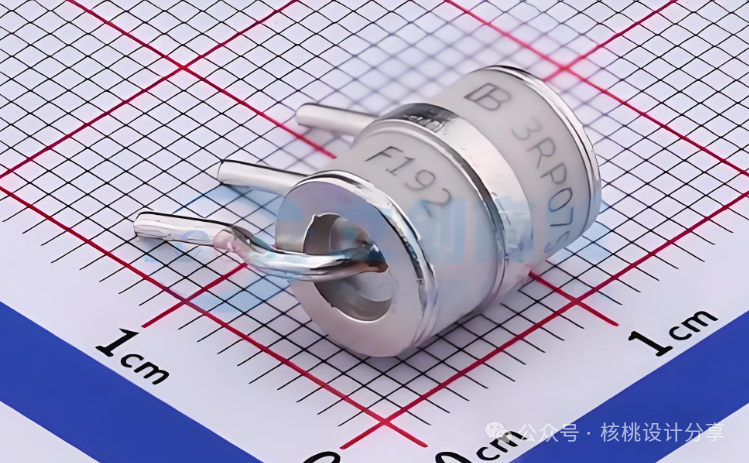

防雷利器——GDT

之前的文章中有提到如何做好防雷,有興趣的小伙伴可以戳下面這個鏈接跳轉:如何做好防雷?是工程師必學的知識點!

氣體放電管在實際項目中主要應用在以下三種電路:

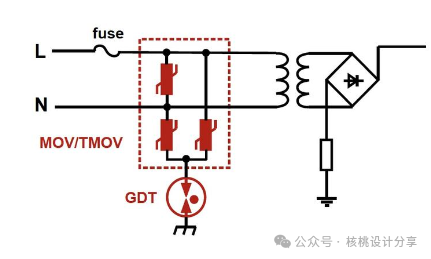

(1)220V輸入電路防護

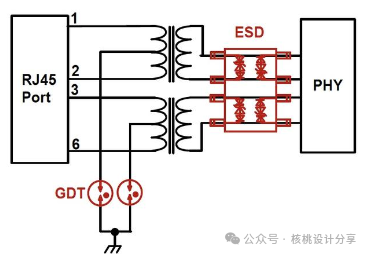

(2)網口電路防護

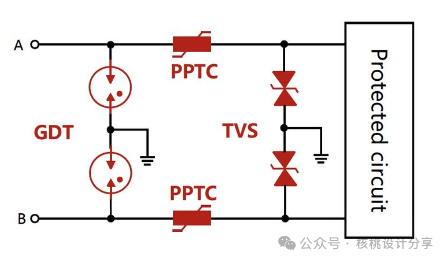

(3)通訊接口防護

器件選型,肯定不能少了手冊,我們先來直接看氣體放電管(防雷管)手冊中的參數各代表什么意思。

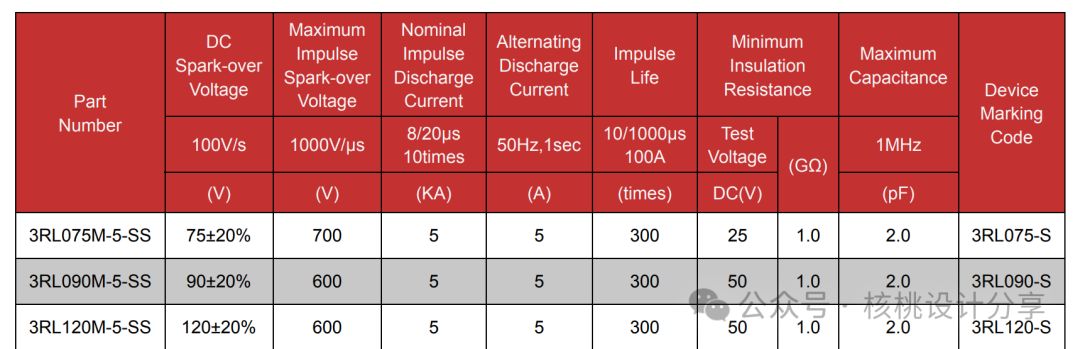

一:參數解讀

1:直流擊穿電壓(DC Spark-over Voltage

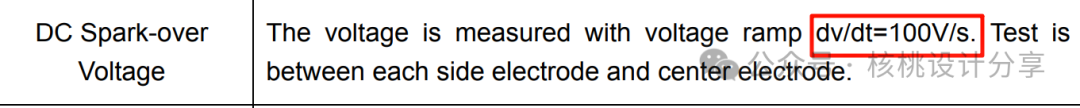

直流擊穿電壓指的是施加在放電管兩端的電壓緩慢上升時,管子發生擊穿時兩端的電壓。以100V/S的電壓上升速率進行測試。

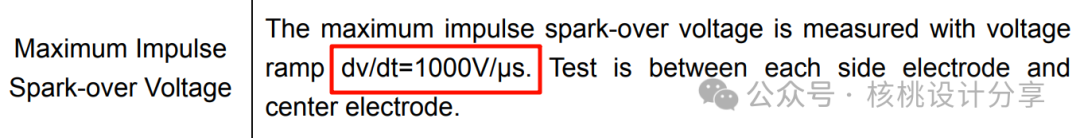

2:脈沖擊穿電壓(Impulse Spark-over Voltage

脈沖擊穿電壓指的施加在放電管兩端的電壓快速上升時,管子發生擊穿時兩端的電壓。以1000V/us的電壓上升率來進行測試。

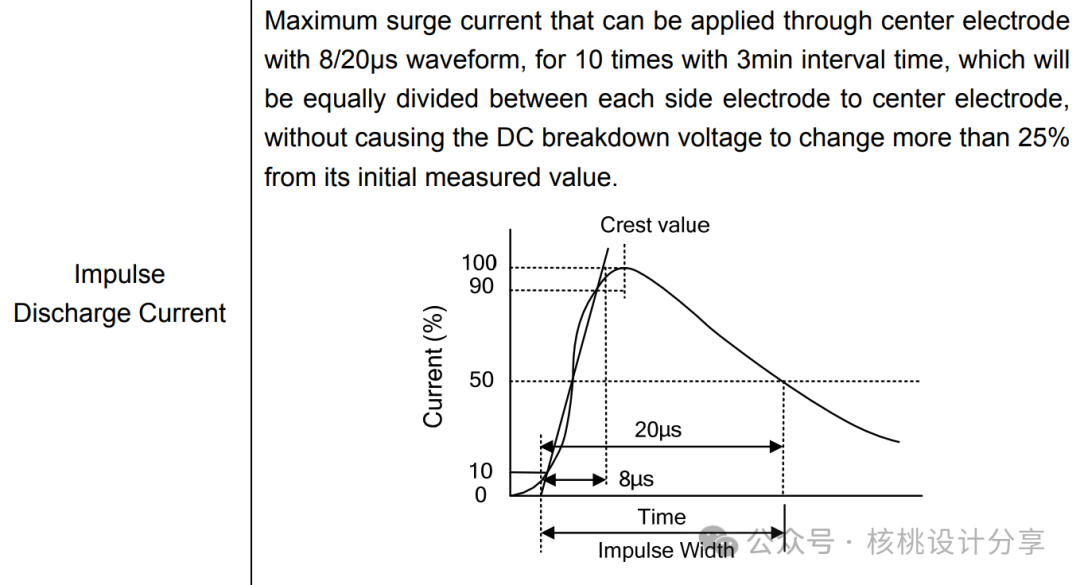

3:耐沖擊放電電流(Impulse Discharge Crurrent)

耐沖擊放電電流指的是在放電管合理的放電次數內,管子在做沖擊電壓測試時流經管子的最大電流峰值。一般施加8/20us脈沖電流,10次,間隔1min。

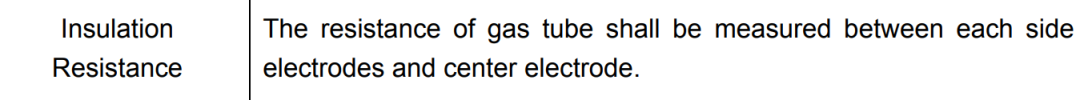

4:絕緣電阻(Insulation resistance

絕緣電阻指的就是放電管的內部電阻,一般測試條件為兩端施加50V的直流電壓。一般的管子內阻多為GΩ級別。

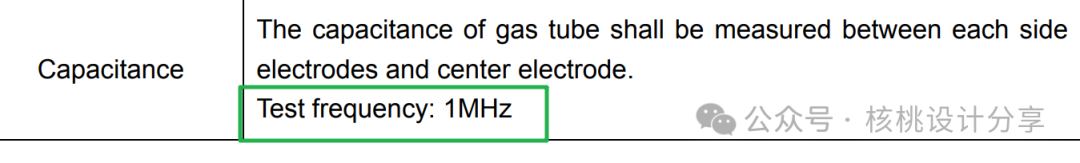

5:結電容(Capacitance

常規的放電管結電容都為pF級別。施加測試的頻率為1MHZ。

二:選型注意事項:

1:明確電路的最大工作電壓這一點是非常關鍵的,我們需要保證的是,電路正常工作時不會觸發放電管的防護機制。也就是保證直流擊穿電壓(DC Spark-over Voltage)大于電路工作電壓的1.5~2倍左右。

2:明確脈沖沖擊電壓不能大于后期被保護電路最大耐壓值如果脈沖沖擊電壓大于后級被保護電路的最大耐壓值,就有可能出現保護措施失效的現象。所以脈沖沖擊電壓要小于后級被保護電路的最大耐壓值。

3:明確應用場合可能出現的最大電流強度要明確使用場合出現的最大電流強度,不能大于放電管的耐沖擊放電電流(Impulse Discharge Crurrent)。

4:續流問題為了使放電管正常熄弧,需要明確電路中可能出現續流的地方加上壓敏電阻和保險絲等器件。

5:結電容對于接口使用的放電管,需要留意放電管的結電容大小,特別是高速通訊中,結電容的大小會直接影響通訊正常與否。
