       直流-直流變流電路（DC/DC Converter）包括直接直流變流電路和間接直流變流電路。直接直流變流電路，也稱斬波電路（DC Chopper），功能是將直流電變?yōu)榱硪还潭妷夯蚩烧{(diào)電壓的直流電，一般是指直接將直流電變?yōu)榱硪恢绷麟?，這種情況下輸入與輸出之間不隔離。間接直流變流電路，在直流變流電路中增加了交流環節，在交流環節中通常采用變壓器實現輸入輸出間的隔離，因此也稱為直—交—直電路。

降壓斬波電路（BUCK）

demo5_1_1降壓斬波電路

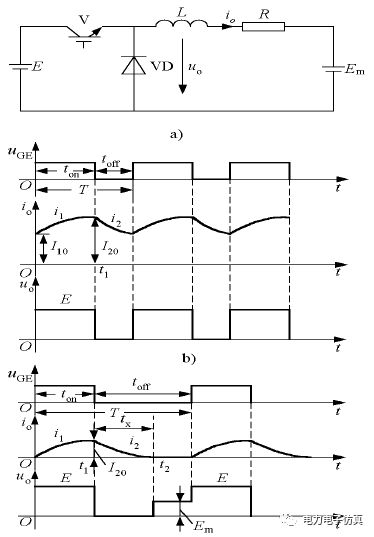

       電路分析：使用一個全控型器件V，圖中為IGBT，若采用晶閘管，需設置使晶閘管關斷的輔助電路。設置了續流二極管VD，在V關斷時給負載中電感電流提供通道。主要用于電子電路的供電電源，也可拖動直流電動機或帶蓄電池負載等，后兩種情況下負載中均會出現反電動勢，如圖中Em 所示。

       工作原理：t=0時刻驅動V導通，電源E向負載供電，負載電壓uo=E，負載電流io按指數曲線上升。t=t1 時控制V關斷，二極管VD續流，負載電壓uo近似為零，負載電流呈指數曲線下降，通常串接較大電感L使負載電流連續且脈動小。

       基本的數量關系：電流連續時，負載電壓的平均值為：

式中，ton為V處于通態的時間，toff為V處于斷態的時間，T為開關周期，α為導通占空比，簡稱占空比或?qū)ū取Ｘ?fù)載電流平均值為:

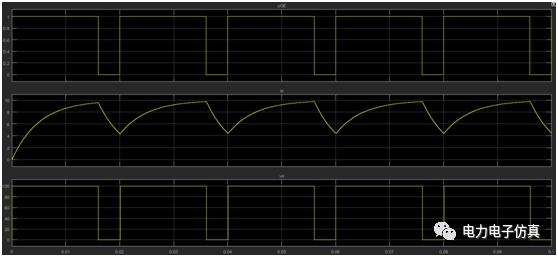

       電流斷續時，負載電壓uo 平均值會被抬高，一般不希望出現電流斷續的情況。仿真結果如下:

升壓斬波電路（BOOST）

demo5_1_2升壓斬波電路

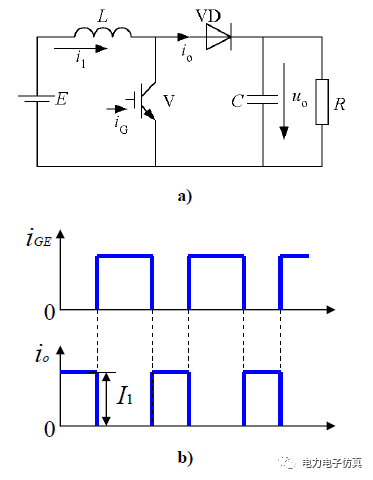

        工作原理：假設L和C值很大，V處于通態時，電源E向電感L充電，電流恒定I1 ，電容C向負載R供電，輸出電壓Uo 恒定，V處于斷態時，電源E和電感L同時向電容C充電，并向負載提供能量。

       基本的數量關系：當電路工作于穩態時，一個周期T中電感L 積蓄的能量與釋放的能量相等，即

化簡得

上式中的T/toff≥1。將升壓比的倒數記作β，即β=toff/T，則β和導通占空比α有如下關系:

輸出電壓有

       輸出電壓高于電源電壓，關鍵有兩個原因：一是L儲能之后具有使電壓泵升的作用，二是電容C可將輸出電壓保持住。

        如果忽略電路中的損耗，則由電源提供的能量僅由負載R消耗，輸出電流的平均值Io和電源電流I1為：

仿真結果如下:
