屏幕是手機重要組成部分之一，有LCD和OLED兩大類，LCD類型的屏幕需要單獨的背光面板，非自發光，而OLED屏幕不需要背光面板，發光二極管可以自發光，因此LCD的對比度沒有OLED高，一般來說OLED屏幕顯示效果更好，直觀的來講就是，同樣顯示純黑色，LCD屏幕還在發光，不夠黑，而OLED就是純黑，不會發光。同時OLED屏幕的功耗更低，因此很多高端機器傾向于使用OLED屏幕，追求極致的體驗。

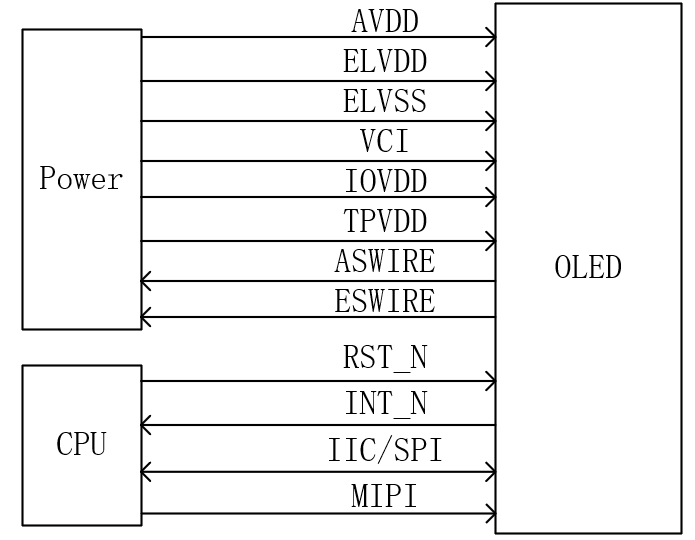

今天以O(shè)LED為主，介紹下屏幕接口的組成，屏幕接口電路部分主要包括電源、IO和通信引腳3大類。

對于OLED屏幕而言，AVDD是提供給屏幕內部模擬電路部分供電，電壓通常在5.6~7.9V，使用boost升壓架構，通過ASWIRE引腳來控制電源模塊改變電壓。ELVDD和ELVSS是給屏幕顯示像素電路供電， ELVDD電壓固定不可調，是4.6V；ELVSS電壓可調，通常在-1.4~-5.4V，通過ESWIRE引腳通信來改變ELVSS電壓。VCI是給屏幕核心電路供電，IOVDD是給除MIPI外的接口供電。對于LCD屏幕還需要高壓背光，常達到二十幾伏。

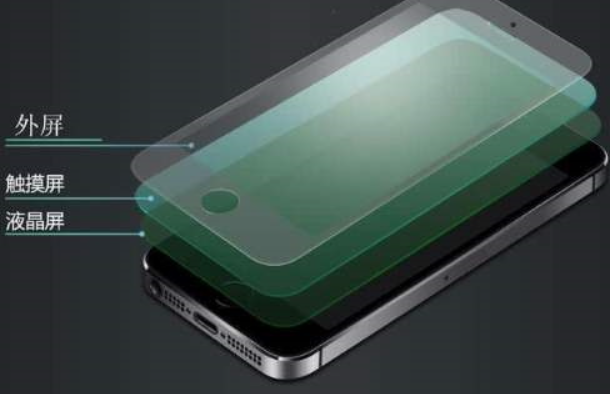

除了上述電源外，還有TPVDD，因?yàn)槠聊簧霞捎杏|控部分，TPVDD就是給觸控電路供電，屏幕從外到內依次為CG玻璃蓋板、觸控、顯示三個部分。所以有的人屏幕不小心摔碎了，但是卻依然可以正常使用，這就是外面的玻璃蓋板碎了，內部觸控和顯示部分并沒有收到損傷。

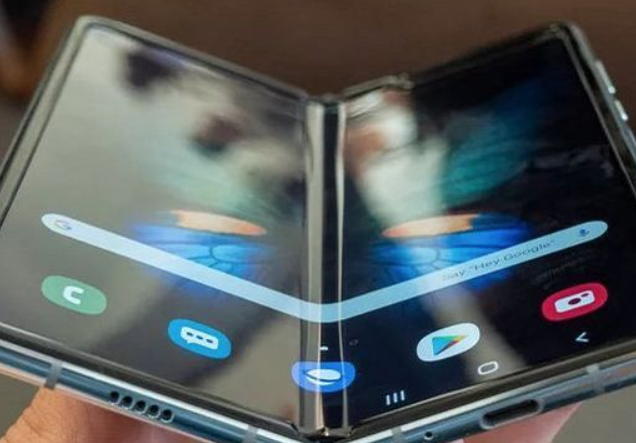

現在市場上使用的折疊手機，由于需要折疊，表面不能有堅硬的玻璃蓋板，因此在折疊位置容易出現折痕。

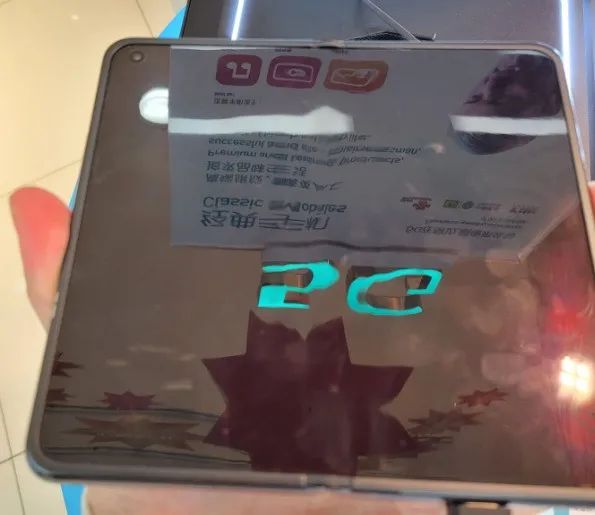

同時，沒有堅固的玻璃蓋板保護，折疊屏幕的表面看起來凹凸不平，容易產生劃痕，甚至指甲扣一下都會留下指甲印。

轉回我們的話題，除去電源之外，還有一些簡單的IO引腳，比如復位引腳和異常中斷引腳。當屏幕發生異常時，中斷引腳會發送中斷信號給CPU，CPU獲取屏幕狀態可以初步判斷異常是由于電源還是靜電或是其他原因引起的。

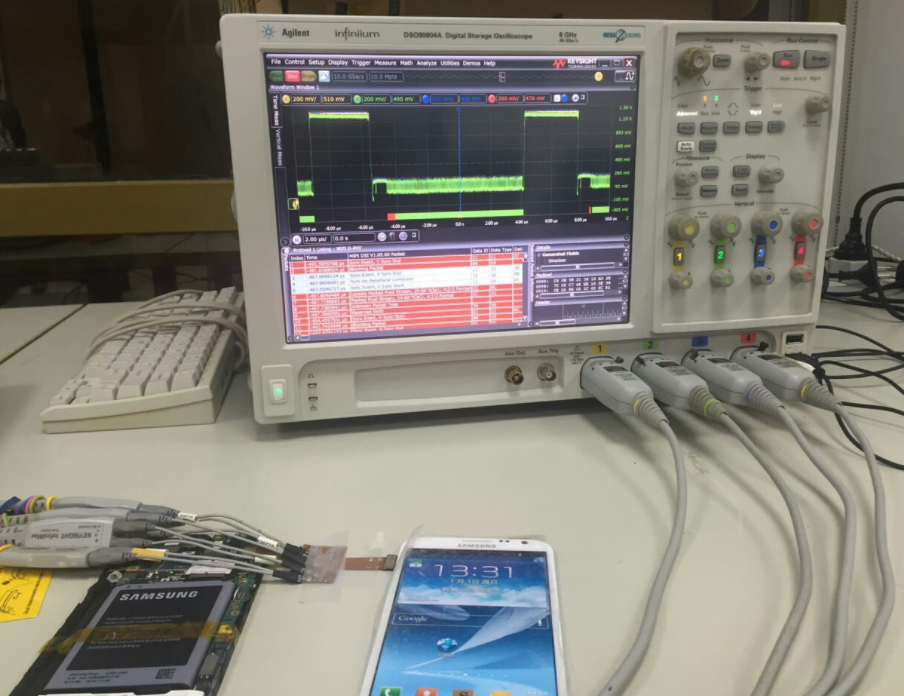

IIC/SPI用于與屏幕上的觸控進行通信，MIPI用于傳輸屏幕的顯示數據，為了降低功耗，當屏幕顯示內容不變，也就是靜態畫面時，MIPI往往不工作，靜態畫面已經存儲到屏幕內部存儲中，比如手機的AOD息屏顯示功能（always on display），CPU和屏幕是沒有顯示數據交互的，因此如果想要測試MIPI信號，要保持顯示內容一直處于變化狀態，比如我哥們，往往一邊追劇一邊測MIPI，這就是高效。

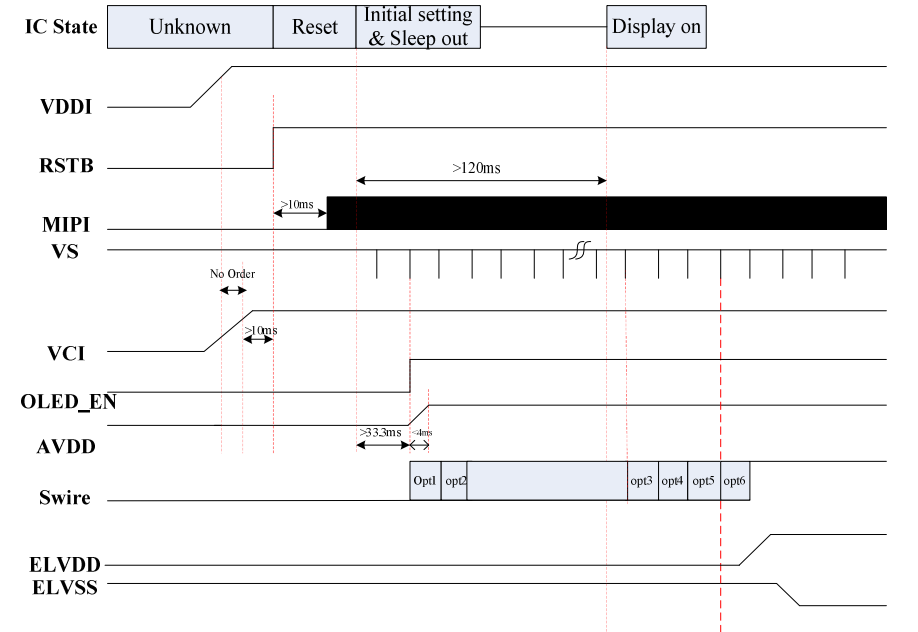

所謂兵馬未動，糧草先行，凡事都要有個先后順序，CPU、相機和屏幕的電源也不例外，畢竟心急吃不了熱豆腐，因此我們需要對上電和下電的時序進行測試，如下圖所示，否則的話屏幕就可能在亮屏或息屏?xí)r異常閃爍，甚至屏幕無法正常顯示。

此外屏幕對靜電特別敏感，常用抑制ESD措施有堵和疏兩種，因此屏幕周圍的縫隙、屏幕和相機的縫隙、屏幕和聽筒的縫隙要用防靜電膠處理，在屏幕接口上也要保留TVS器件，來抑制ESD對手機的影響。
